전력, 수력, 가스 등 산업 자동화 분야에서 사용되는 DNP 3.0 Ethernet Master가 추가되었습니다.

프로토콜 설정 방법

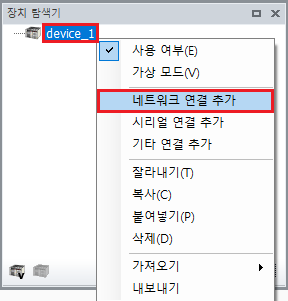

1.장치 탐색기 → 새 장치 추가 → 네트워크 연결 추가

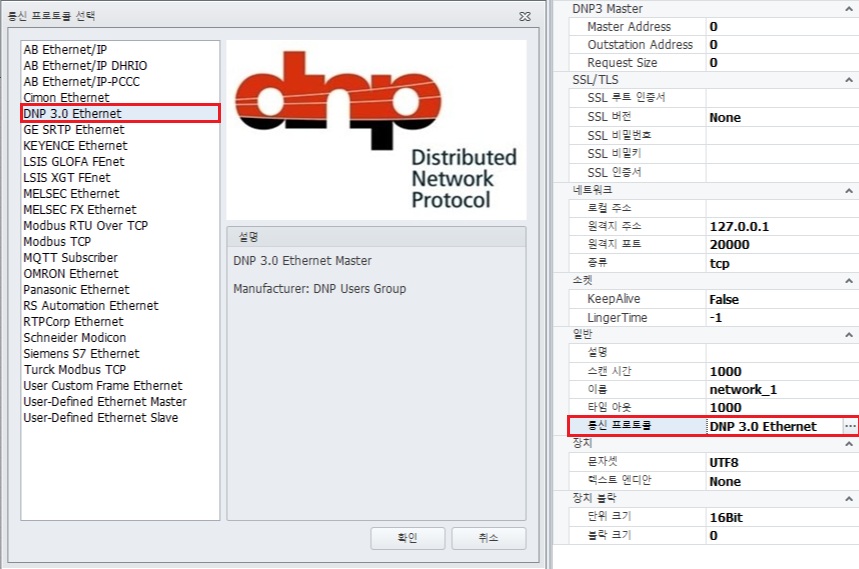

2. 우측의 속성 창에서 통신 프로토콜 선택 후 DNP 3.0 Ethernet 선택

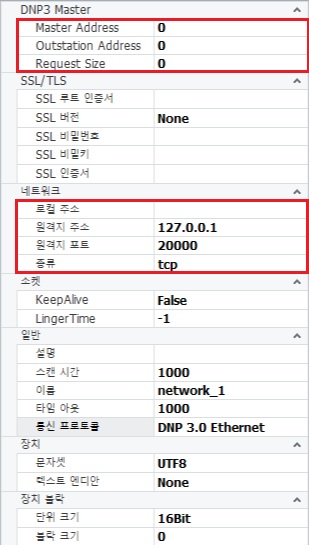

3. 속성 설정

1) Master Address : 마스터(클라이언트)의 주소 (1 ~ 65533)

2) Outstation Address : 아웃스테이션(서버)의 주소(1 ~ 65533)

주의) 마스터와 아웃스테이션은 동일한 주소를 설정할 수 없습니다.

3) Request Size: 한 번의 요청에서 가져올 태그 개수

예시) 총 태그 수가 1,000개이고, Request Size를 100으로 설정하면, 매 요청마다 100개씩 태그를 가져와 10번에 걸쳐 전체를 갱신하게 됩니다.

4) 로컬 주소: 마스터(클라이언트) 장비의 IP 주소

5) 원격지 주소: 아웃스테이션(서버) 장비의 IP 주소

6) 원격지 포트: 아웃스테이션(서버)이 사용하는 포트 번호

4. 태그 및 장치 내 주소

예시) Analog Input의 Index = 7은 장치 내 주소에서 AI.7로 사용됩니다.

주의 1) 만약 아웃스테이션(서버)에서 Double 타입을 지원하지 않는 경우, Double 타입 요청 시 타입 오류가 발생할 수 있습니다.

주의 2) 아웃스테이션(서버)에 존재하지 않는 그룹이나 인덱스를 요청할 경우, 인덱스 오류가 발생할 수 있습니다.
