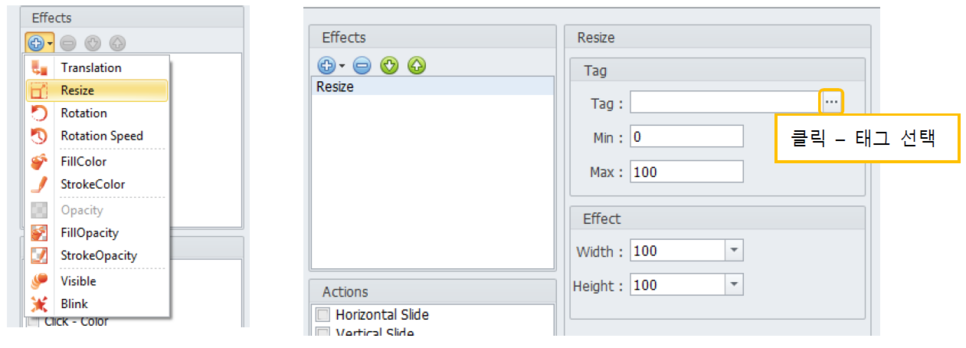

(1) Tag 영역

​

● Tag: 사용할 아날로그 태그를 설정한다.

●Min: 최소 태그 값을 설정한다.

●Max: 최대 태그 값을 설정한다.

​

(2) Effect 영역

● Width: 최대로 변할 객체의 너비를 설정한다.

● Height: 최대로 변할 객체의 높이를 설정한다.

​

1. Resize 샘플 따라하기

(객체를 생성할 때는 도구를 클릭하고 마우스 커서를 Design 영역으로 옮겼을 때 커서가 십자 표시로 되면 생성할 위치에 클릭한 상태로 드래그하면 된다.)

​

1) 배경 설정(※생략 가능)

​

(1) 이미지를 클릭하고 작화 화면 전체를 드래그한다.

​

​

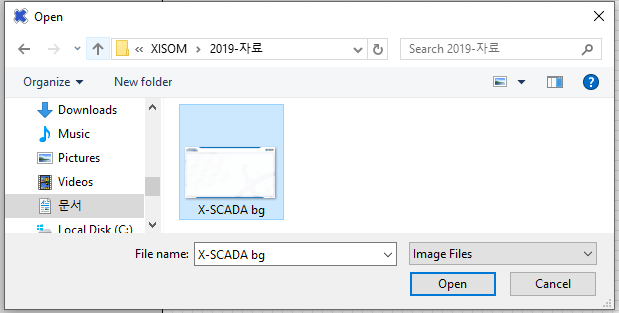

(2) 배경으로 사용하고 싶은 이미지를 선택하고 열기를 누른다.

(3) 객체 탐색기로 들어가서 생성한 이미지 객체를 고정한다. ( □ 내부에 자물쇠가 나오면 된다.)

​

​

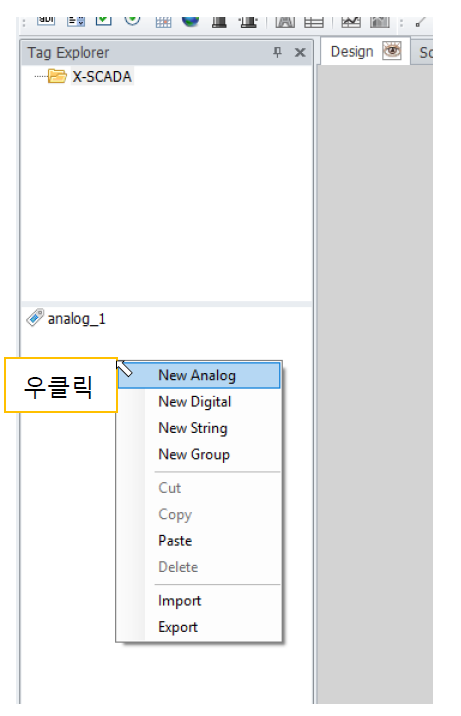

2) 태그 탐색기에서 아날로그 태그 1개를 만든다.​

​

​

​

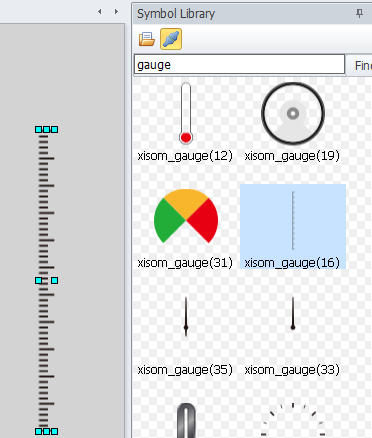

3) 샘플의 더 높은 직관성을 위해 심볼 라이브러리에서 레일을 가져온다.

(검색창에 gauge를 입력한다.)

​

​

​

​

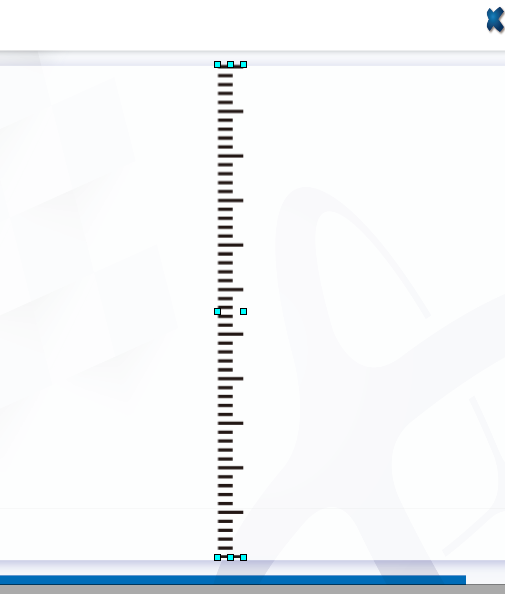

4) 작화 영역에 맞춰 크기를 조정한다. (※생략 가능)

​

​

​

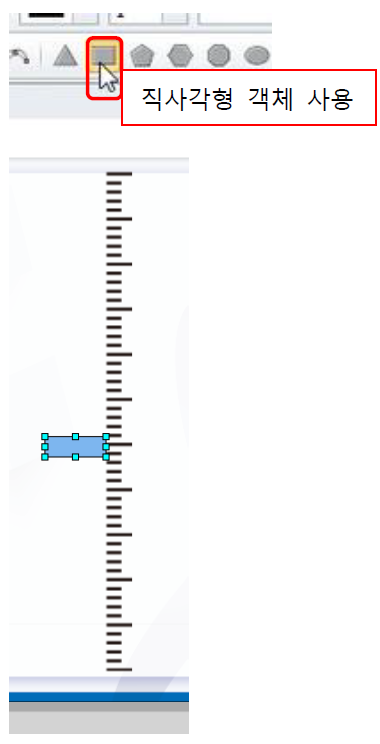

5) 크기 변화 효과를 지정할 객체를 만든다

​

6) 아래는 이동할 객체의 높이와 레일의 높이다. 크기 변화는 두 값의 차로 지정한다. (473)

​

7) 만든 객체를 더블클릭하면 객체 설정 창을 열 수 있다.

​

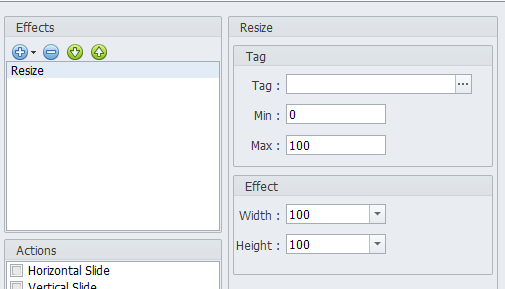

8) Effect 영역에서 Resize항목을 클릭하고 체크박스를 누른다. 항목을 클릭하고 우측 영역의 값을 다음과 같이 설정한다.

​

● Tag

​

■ Tag -> analog_1

■ Min -> 0

■ Max -> 100

​

● Effect

​

■ X -> 0

■ Y -> 473

​

​

9) Action 영역에서 Click - Tag Value 항목을 클릭하고 체크박스를 누른다. 항목을 클릭하고 우측 영역의 값을 다음과 같이 설정한다.

● Tag

■ Mode -> Input

■ Tag -> analog_1

​

​

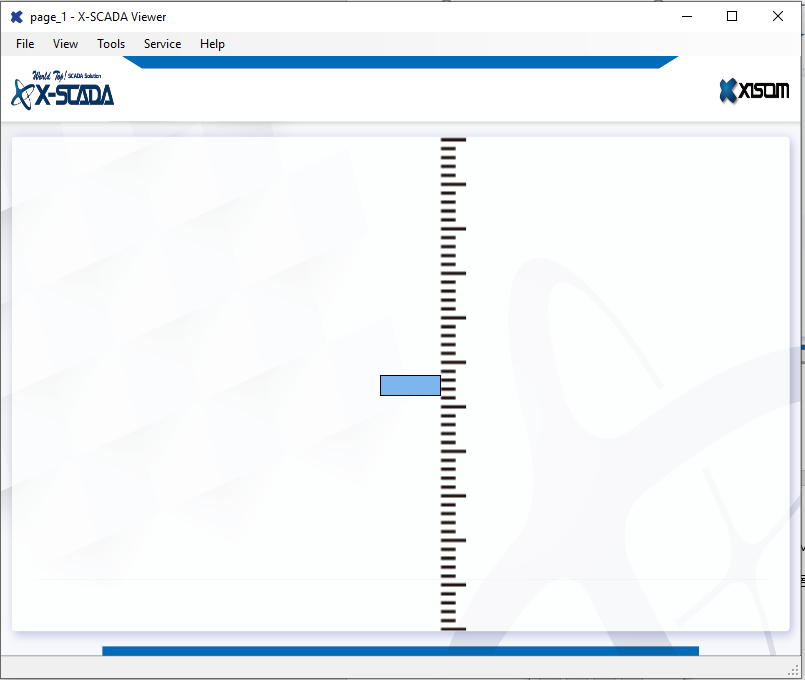

10) F5를 눌러 뷰어를 실행한다.

​

● 이동 효과가 부여된 객체를 누르면 아래와 같이 Tag Value 입력 창이 열린다.

0~100까지 태그값을 변경하면 그에 따른 객체의 이동을 볼 수 있다.

​

​

ps) 태그의 상태를 알아보기 위해 아래 절차를 따라한다.

​

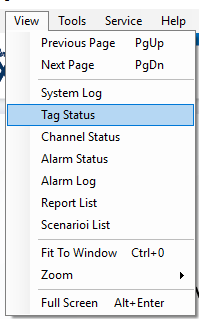

① View 메뉴의 Tag Status를 클릭한다.

​

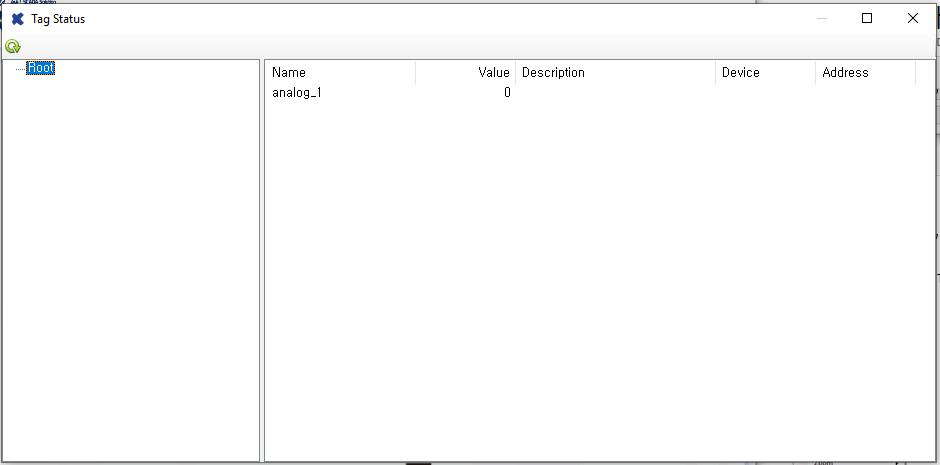

② 아래와 같은 화면이 나타나면 태그값을 볼 수 있다.
