※ BIGWATCHER는 Design Tool, Training Tool, PdM으로 기본 구성되어 있습니다.

1. BIGWATCHER Design Tool

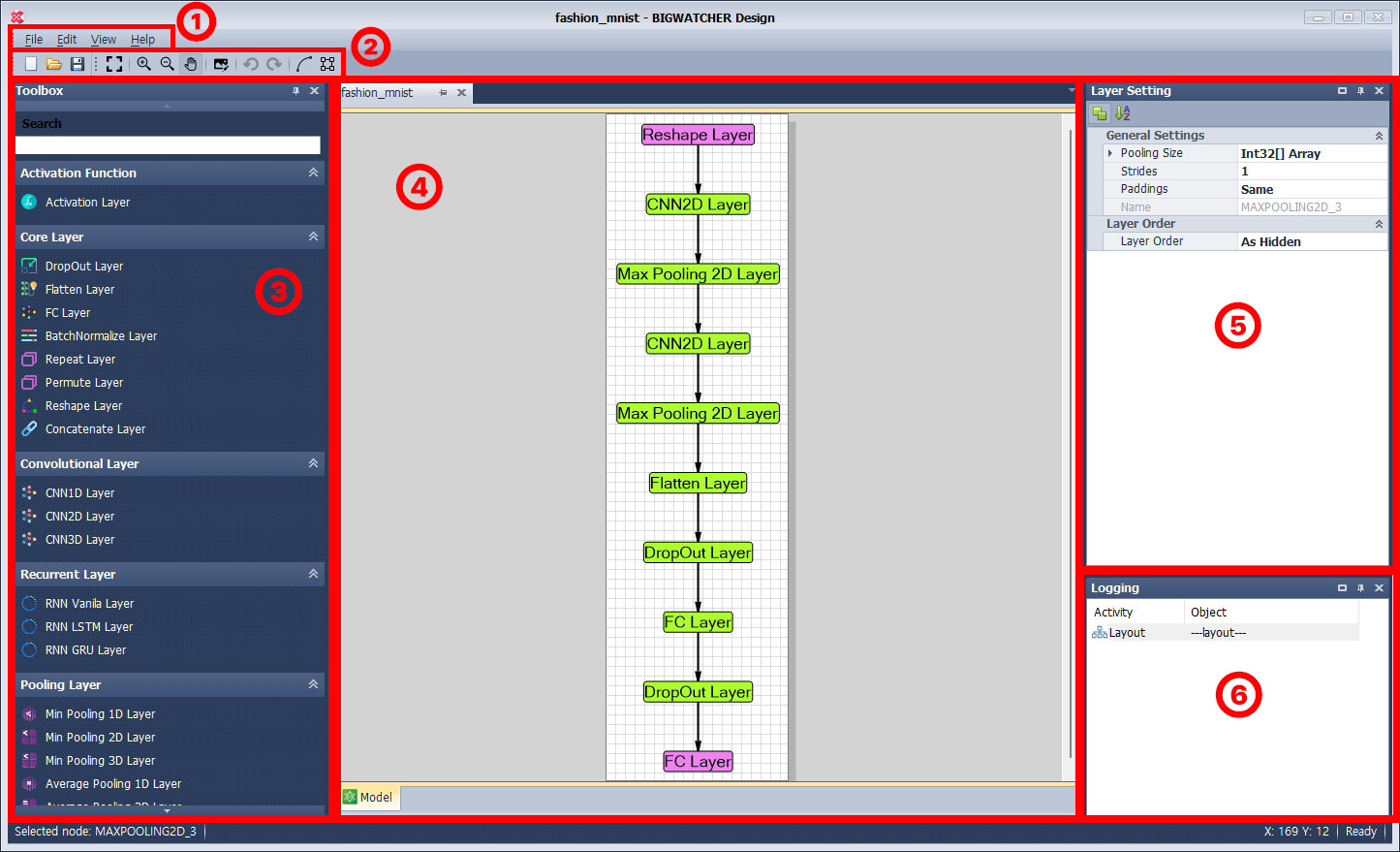

1) BIGWATCHER Design 기본 구성

① Menu : 파일(File), 편집(Edit) 등 주요 기능을 포함하는 메인 메뉴

② Toolbar : 신속하게 모델을 설계할 수 있도록 자주 사용하는 도구들을 모아 놓은 공간

③ Toolbox : 모델 설계에 사용되는 레이어들을 모아놓은 공간

④ Designer Window : 현재 모델을 시각적으로 보여주고 편집할 수 있는 공간

⑤ Setting Board : 모델의 각 레이어에 대한 세부 파라미터를 설정하는 공간

⑥ Logging : 열기, 추가, 삭제 등 사용자의 작업 내역에 대한 정보를 볼 수 있는 공간

2) BIGWATCHER Design 메뉴 구성

① File 메뉴

New : 새로운 디자인 생성

Open : 저장된 BIGWATCHER 디자인 파일(.xides) 열기

Save : 편집 중인 디자인 저장

Save as : 편집 중인 디자인을 다른 이름으로 저장

Import Block : Block Layer 파일(.block) 가져오기

Save Block : BIGWATCHER Design Tool 내부에 Block Layer로 저장

Export Block : Block Layer 파일(.block) 내보내기

Preference : BIGWATCHER Design Tool 환경 설정

Quit : BIGWATCHER Design Tool 종료

② Edit 메뉴

Undo Layout : 수정한 레이아웃 되돌리기

Redo Layout : 되돌린 레이아웃 다시 실행

Zoom in : 디자인 화면 확대

Zoom out : 디자인 화면 축소

Paning : 디자인 화면 이동

Save As Image : 편집 중인 레이어 디자인을 이미지로 저장

Add Edge : Edge 추가 (레이어 연결)

Auto Layout : 레이아웃 정렬

Full View : 전체 보기

③ View 메뉴

Toolbox : 체크 선택 시, 도구 상자 보임 (체크 해제 시 비활성화)

Layer Setting : 체크 선택 시, 레이어 설정 창 보임 (체크 해제 시 비활성화)

Loggings Window : 체크 선택 시, 로그 화면 보임 (체크 해제 시 비활성화)

④ Help 메뉴

Activate License : 라이선스 활성화 프로그램 실행

View Help : 매뉴얼(도움말) 열기

About : 프로그램 정보 보기

2. BIGWATCHER Training Tool

​

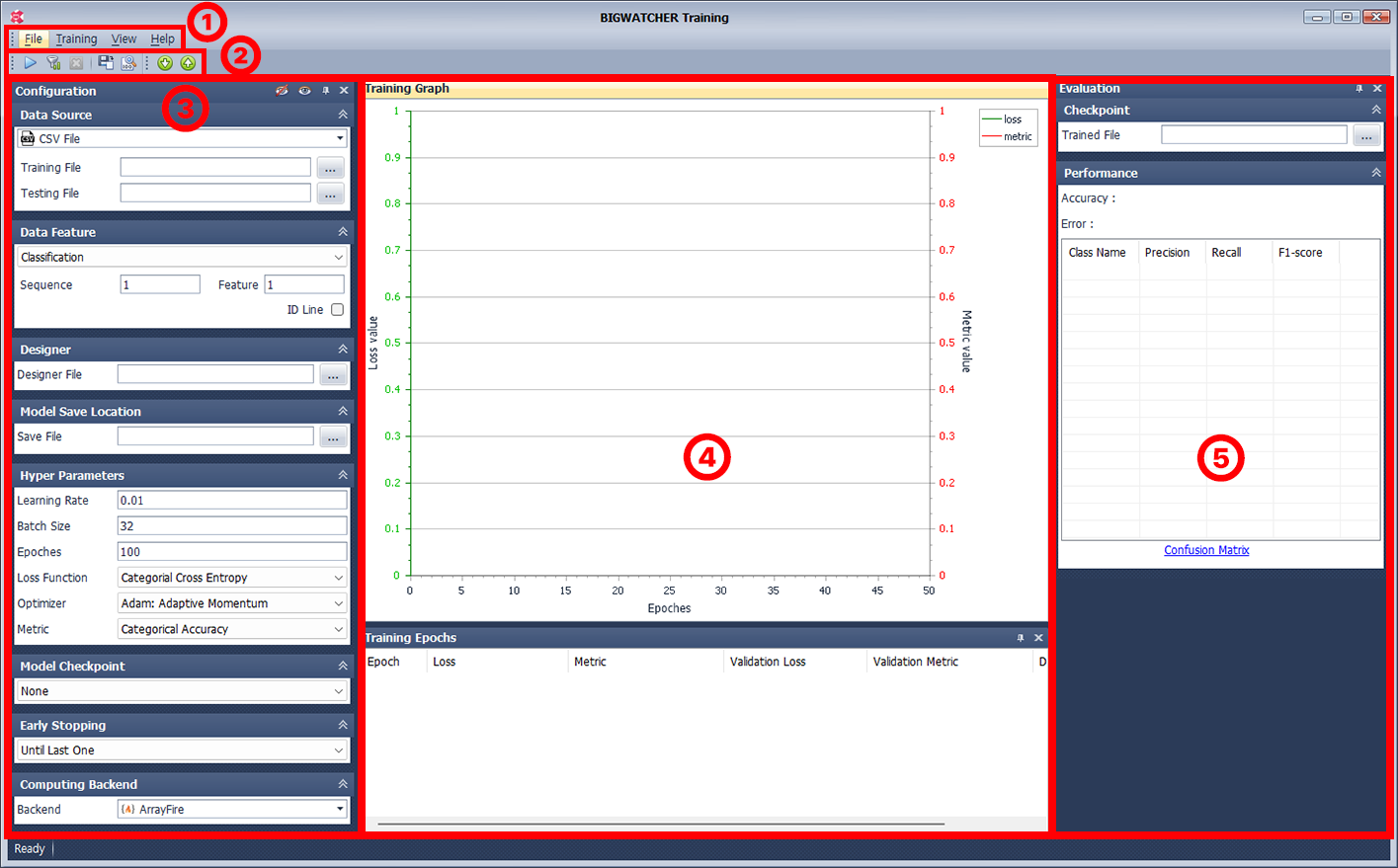

1) BIGWATCHER Training 기본 구성

① Menu : 파일(File), 학습(Training) 등 주요 기능을 포함하는 메인 메뉴

② Toolbar : Training Tool에서 사용하는 도구들을 모아 놓은 공간

③ Training configuration board : 학습에 사용되는 매개 변수 및 저장 방법 등을 설정하는 공간

④ Graph View & Training logging : 학습이 진행되는 중의 Loss 및 Metric 수치 등을 매 에폭마다 표시해주는 공간

⑤ Evaluation window : 테스트 데이터에서 학습된 모델의 성능을 확인하기 위한 공간

2) BIGWATCHER Training 메뉴 구성

① File 메뉴

Analyze : 모델을 선택하여 분석할 수 있는 도구 열기

Preference : BIGWATCHER Training Tool 환경 설정

Close : BIGWATCHER Training Tool 종료

② Training 메뉴

Run : 훈련 시작

Test : 훈련 테스트

Stop : 훈련 중지

Save Trained Model : 훈련된 모델 저장

Summary : 뉴런 네트워크 아키텍처 및 학습한 모델 확인

Import Configuration : 훈련 설정 가져오기

Export Configuration : 훈련 설정 내보내기

③ View 메뉴

Configuration : 설정 보드 활성화 (체크 해제 시 비활성화)

Training Graph : 학습 진행 그래프 활성화 (활성화가 기본 상태로, 변경 불가능)

Training Epochs : 진행중인 학습에 대한 에폭 표시 활성화 (체크 해제 시 비활성화)

Training Messages : 학습 중 발생한 메시지 표시 활성화 (체크 해제 시 비활성화)

Evaluation : 학습된 모델 성능 확인 창 활성화 (체크 해제 시 비활성화)

④ Help 메뉴

Activate License : 라이선스 활성화 프로그램 실행

View Help : 매뉴얼(도움말) 열기

About : 프로그램 정보 보기

3. BIGWATCHER PdM

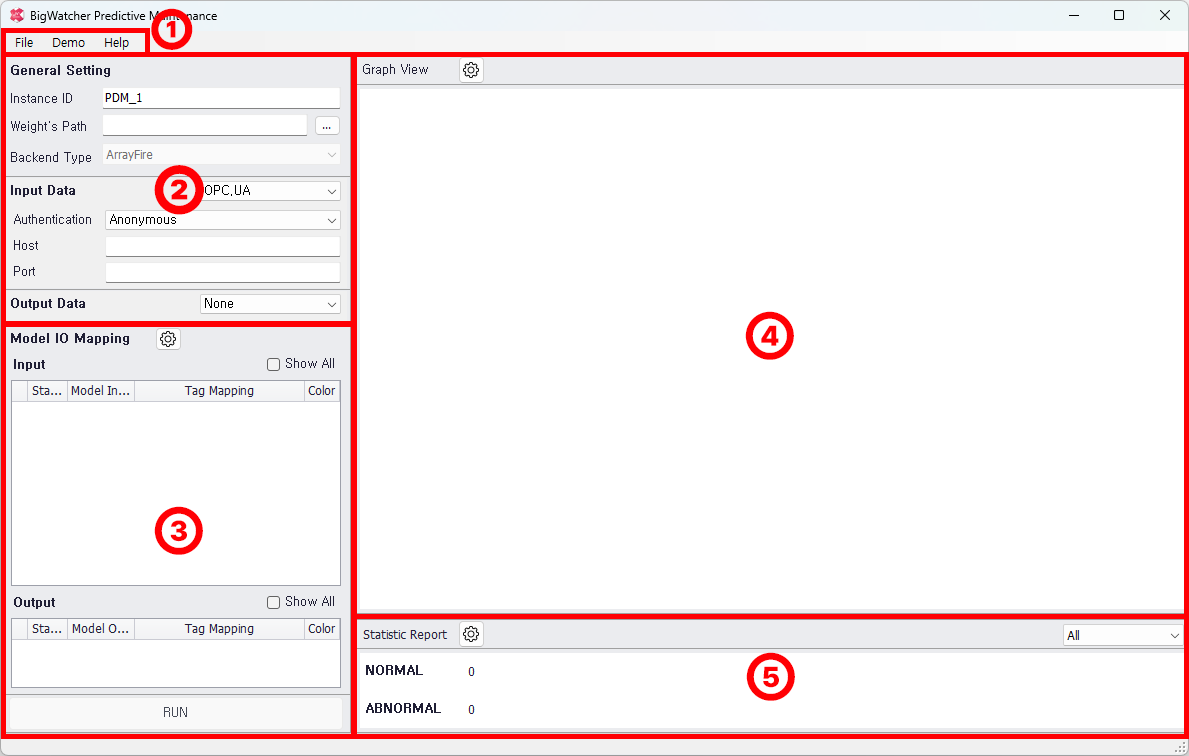

1) BIGWATCHER PdM 기본 구성

① Menu : 파일(File), 데모(Demo) 등 주요 기능을 포함하는 메인 메뉴

② Data In/Output : PdM에 사용되는 옵션들을 설정하는 공간

③ Assignment window : In/Output에 대한 Node를 설정하는 공간

④ Graph View : In/Output에 대한 데이터를 그래프로 표현하는 공간

⑤ Statistical Report : Output의 분류를 데이터로 보여주는 공간

2) BIGWATCHER PdM 메뉴 구성

① File 메뉴

Import Setting : 설정 가져오기

Export Setting : 설정 내보내기

Exit : BIGWATCHER PdM Tool 종료

② Demo 메뉴

Quick Aircraft : Aircraft 샘플 보기

Quick Temp Original : Temp Original 샘플 보기

Quick PreTemp : PreTemp 샘플 보기

Quick XOR : XOR 샘플 보기

③ Help 메뉴

License Activation : 라이선스 활성화 프로그램 실행

About : 프로그램 정보 보기
