● Tag

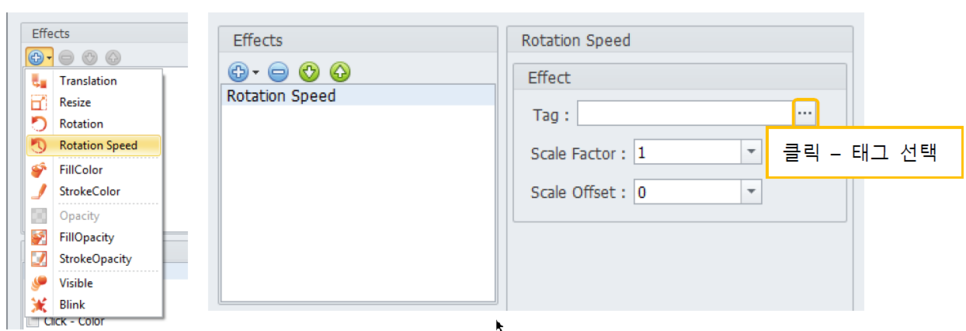

■ Tag -> Rotation Speed의 속도를 조절하는 태그를 지정한다.

​

● Effect

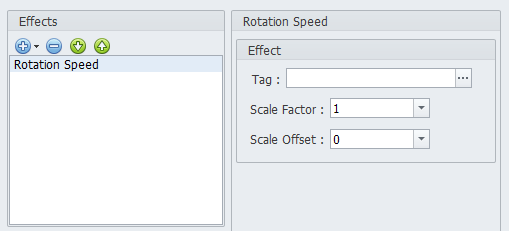

■ Scale Factor : Scale Factor를 설정한다. (스케일 배수를 설정한다.)

■ Scale Offset : Scale Offset을 설정한다. (스케일 시작 값을 설정한다.)

​

1. Rotation Speed 샘플 만들어보기

(객체를 생성할 때는 도구를 클릭하고 마우스 커서를 Design 영역으로 옮겼을 때 커서가 십자 표시로 되면 생성할 위치에 클릭한 상태로 드래그하면 된다.)

​

​

1) 배경 설정(※생략 가능)

​

​

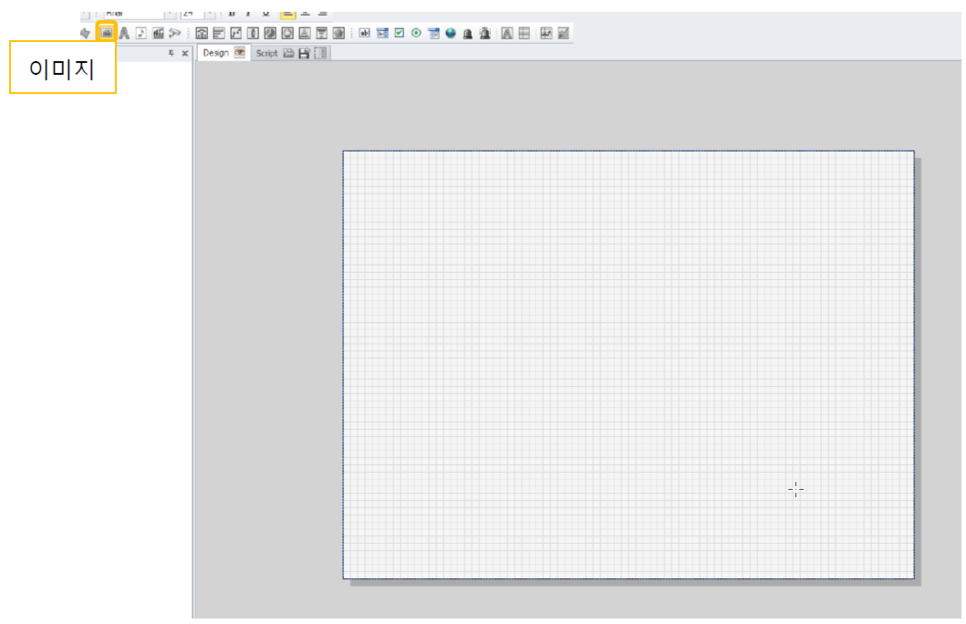

(1) 이미지를 클릭하고 작화 화면 전체를 드래그한다. ​

​

​

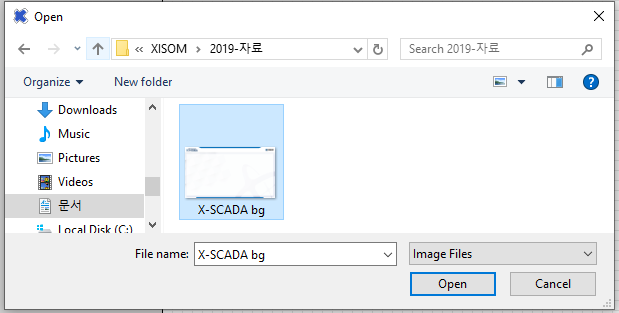

(2) 배경으로 사용하고 싶은 이미지를 선택하고 열기를 누른다.

​

​

​

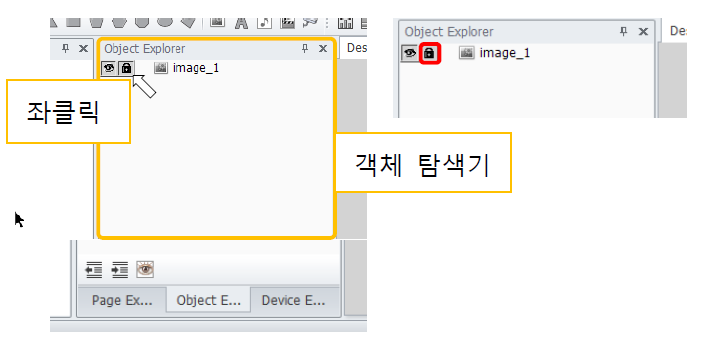

(3) 객체 탐색기로 들어가서 생성한 이미지 객체를 고정한다. ( ​ □ 내부에 자물쇠가 나오면 된다.)

​

​

​

​

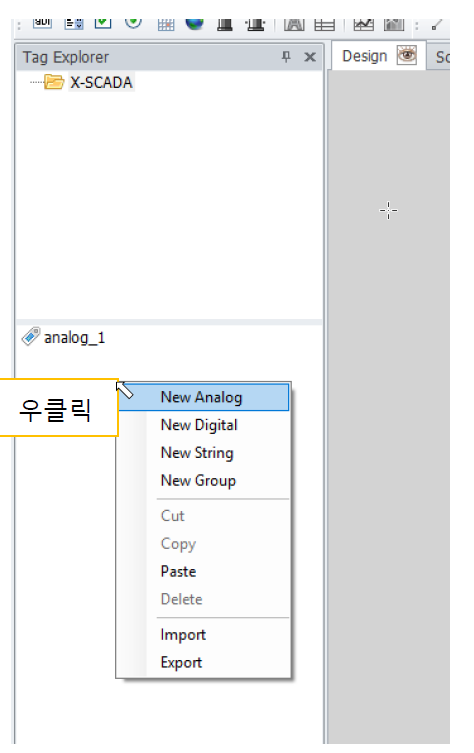

2) 태그 탐색기에서 아날로그 태그 1개를 만든다.

​

​

​

​

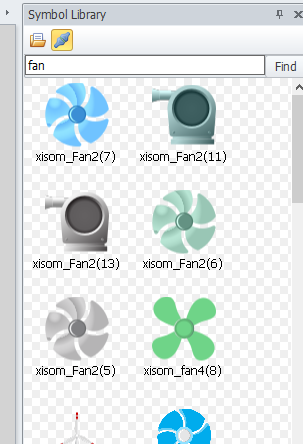

3) 샘플의 더 높은 직관성을 위해 심볼 라이브러리에서 팬을 가져온다.

(검색란에 fan을 입력한다.)

​

​

​

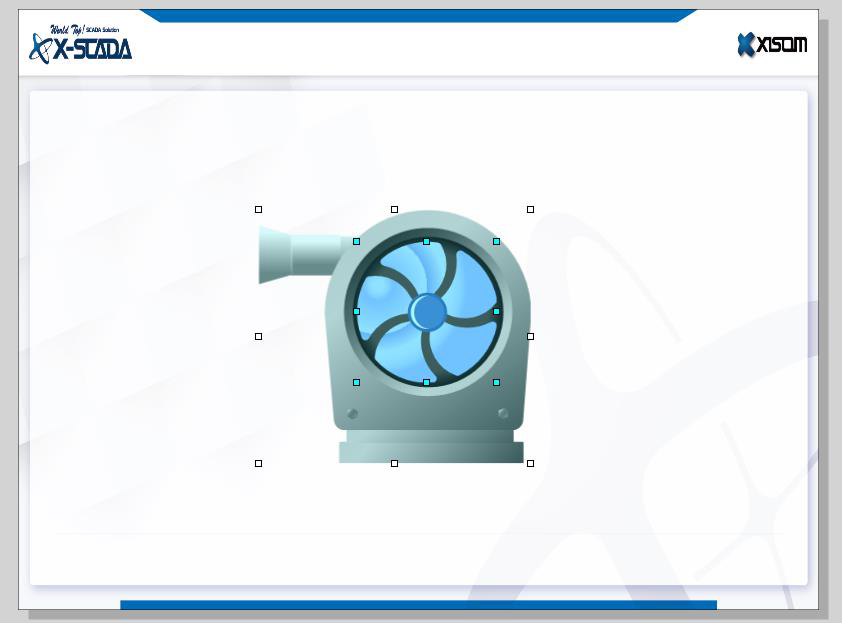

4) 작화 창에 맞춰 크기를 조정한다. (※생략 가능)

​

​

​

5) 팬 객체를 더블클릭하면 객체 설정 창을 열 수 있다.

​

​

(1) Effect 영역에서 Rotation Speed 항목을 클릭하고 체크박스를 누른다. 항목을 클릭하고 우측 영역의 값을 다음과 같이 설정한다.

​

● Effect

​

■ Tag -> analog_1

■ Scale Factor -> 0.01

■ Scale Offset -> 100

​

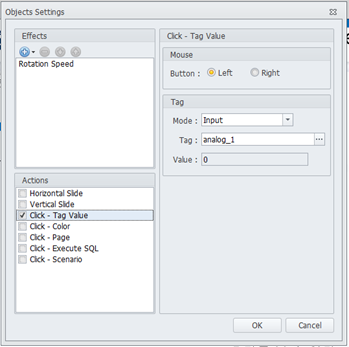

(2) Action 영역에서 Click – Value 항목을 클릭하고 체크박스를 누른다. 항목을 클릭하고 우측 영역의 값을 다음과 같이 설정한다.

​

● Tag

■ Mode -> Input

■ Tag -> analog_1

​

​

​

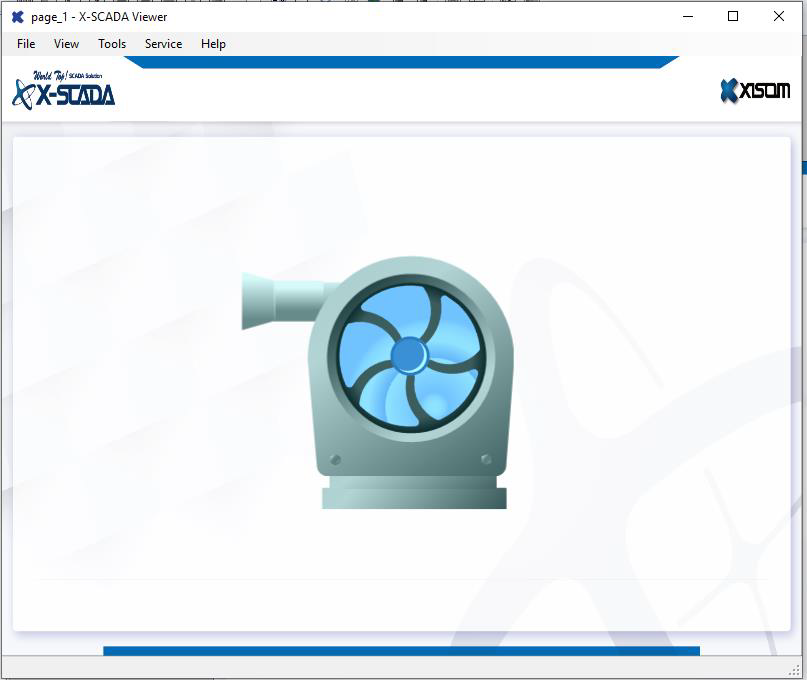

6) F5를 눌러 뷰어를 실행한다.

​

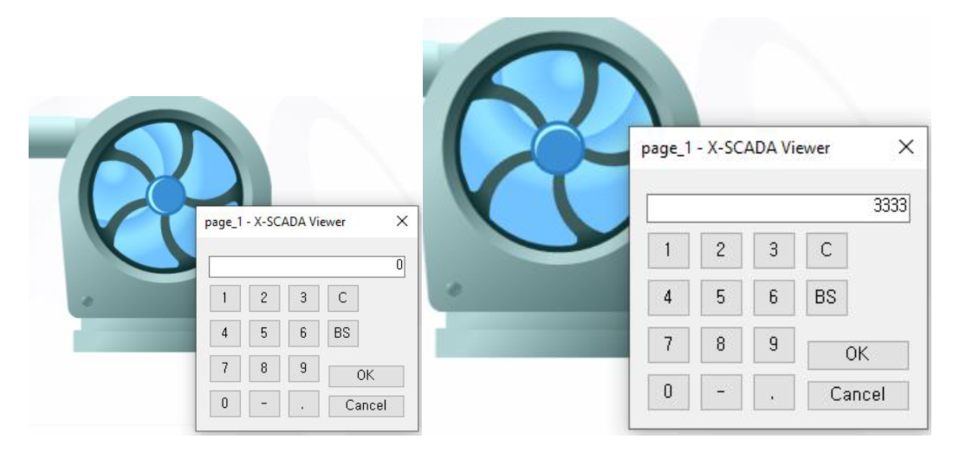

● 게이지 중앙에 위치한 바늘을 클릭해 Tag값을 입력할 수 있다.

​

​

ps) 태그의 상태를 알아보기 위해 아래 절차를 따라한다.

​

​

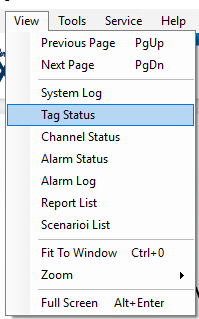

(1) View 메뉴의 Tag Status를 클릭한다.

​

​

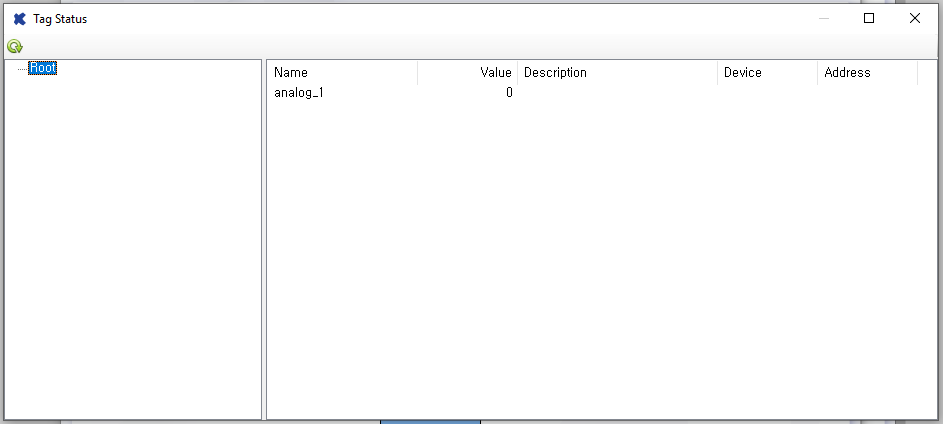

(2) 아래와 같은 화면이 나타나면 태그값을 볼 수 있다.
