Siemens S7 Ethernet 통신설정하기

관리자 0 8143


PLC와 X-SCADA의 통신으로 PLC의 데이터를 주고 받아 SCADA 화면에 나타낼 수 있다



① 장치 등록 : Siemens S7 Ethernet


1. 장치 탐색기에서 장치 추가 후 네트워크 연결을 추가한다.

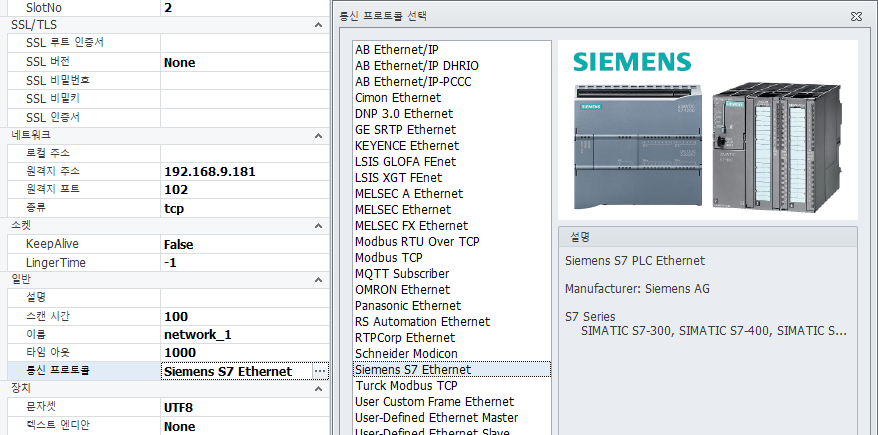

2. 장치 속성에서 통신 프로토콜을 지멘스 이더넷 프로토콜로 선택한 후 원격지 주소

를 PLC의 IP 주소로 변경한다.



② 태그 등록

1. PLC 그룹 태그 안에 아날로그 태그 2개와 디지털 태그 4개를 생성한다.



2. 태그 속성에서 장치를 설정하고 장치 내 주소를 변경한다


(1) 각 태그의 장치 내 주소는 다음과 같다.

③ 기본 화면 구성

1. X-SCADA Designer 페이지 화면에 텍스트와 레이블을 이용하여 다음과 같이 구성하

고 태그를 바인딩 해준다.

(1) X00 : digital_1,  X01 : digital_2,  Y10 : digital_3, Y11 : digital_4,

ANA_CH1 : analog_1, ANA_CH2 : analog_2





2. X-SCADA Viewer를 실행 후 각각의 태그가 PLC와 통신하는지 살펴본다.
