마스터-슬레이브 구조의 시리얼 통신을 기반으로 하는 IEC 60870-5-101 통신 드라이버가 추가되었습니다.

프로토콜 설정 방법.

IEC 60870-5-101

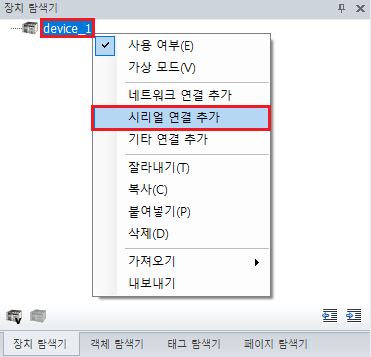

1. 장치 탐색기 → 새 장치 추가 → 시리얼 연결 추가

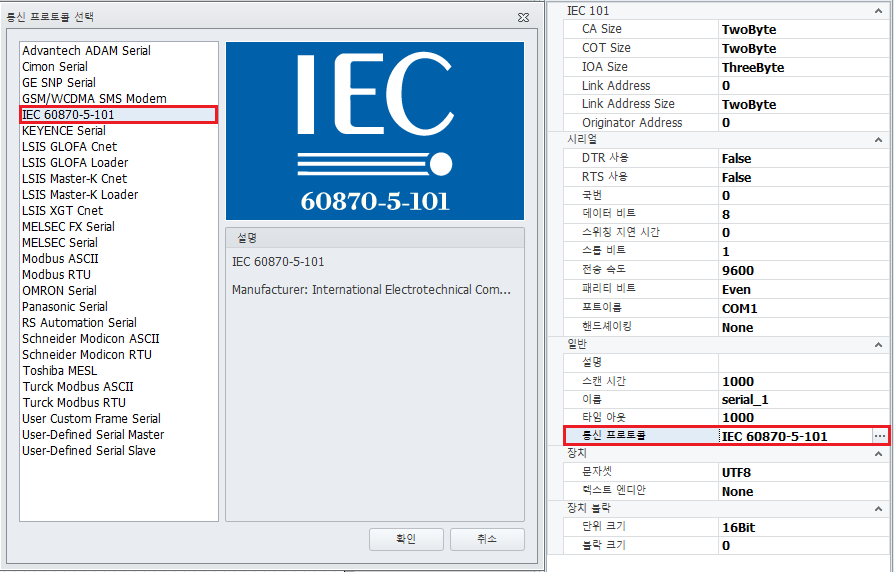

2. 우측의 속성 창에서 통신 프로토콜 선택 후 IEC60870-5-101 선택

3. 속성 설정

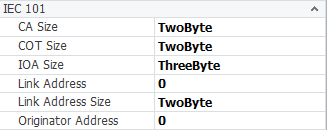

3-1. 1EC 101

1) CA Size : CA(Common Address) 크기를 설정한다.

2) COT SIze : COT(Cause Of Transmissions) 크기를 설정한다.

3) IOA Size : IOA(Information Object Address) 크기를 설정한다.

4) Link Address : 데이터 링크 주소를 설정한다.

5) Link Address Size : 데이터 링크 주소 크기를 설정한다.

6) Originator Address: COT 크기가 2바이트일 경우 설정해야 하는 발신자 주소를 설정한다. (기본값은 0)

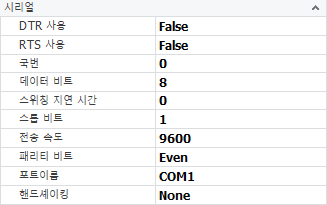

3-2. 시리얼

1) DTR 사용 : DTR(Data Terminal Ready) 신호 사용 여부를 설정한다.

2) RTS 사용 : RTS(Ready To Send) 신호 사용 여부를 설정한다.

3) 국번  : 통신 대상 장치의 Station 번호(ID)를 설정한다.

4) 데이터 비트 : 한 프레임에서 데이터 비트의 수를 설정한다.

5) 스위칭 지연 시간 : 요청 전환 시 대기 시간(지연 시간)을 설정한다.

6) 스톱 비트 : 전송 데이터의 종료를 나타내는 Stop 비트의 수를 설정한다.

7) 전송 속도 : 장치와 통신할 때 사용하는 전송 속도를 설정한다.

8) 패리티 비트 : 패리티 비트(짝수, 홀수 등)를 설정하여 데이터 오류 검출을 지원한다.

9) 포트 이름 : 장치와 통신할 때 사용하는 전송 속도를 설정한다.

7) 전송 속도 : 장치와 통신할 때 사용하는 전송 속도를 설정한다.

8) 포트이름 : 연결할 시리얼 포트(COM1, COM2 등)를 지정한다

9) 핸드셰이킹 :  흐름 제어 방식(RTS, XONXOFF 등)을 설정한다.

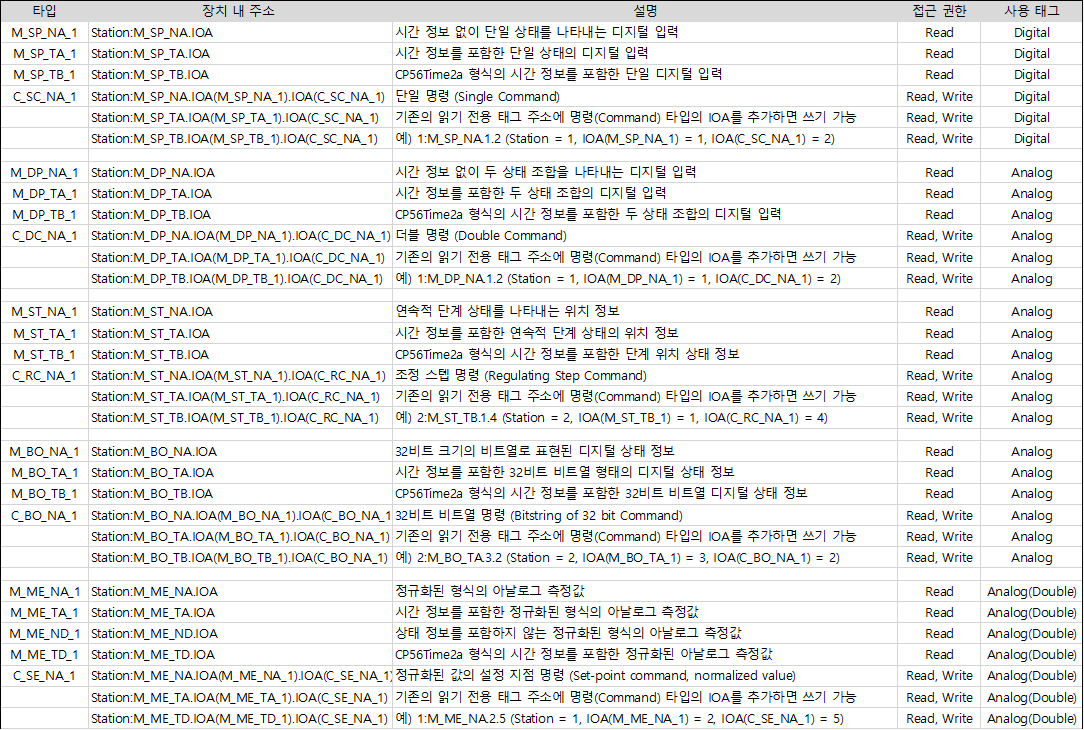

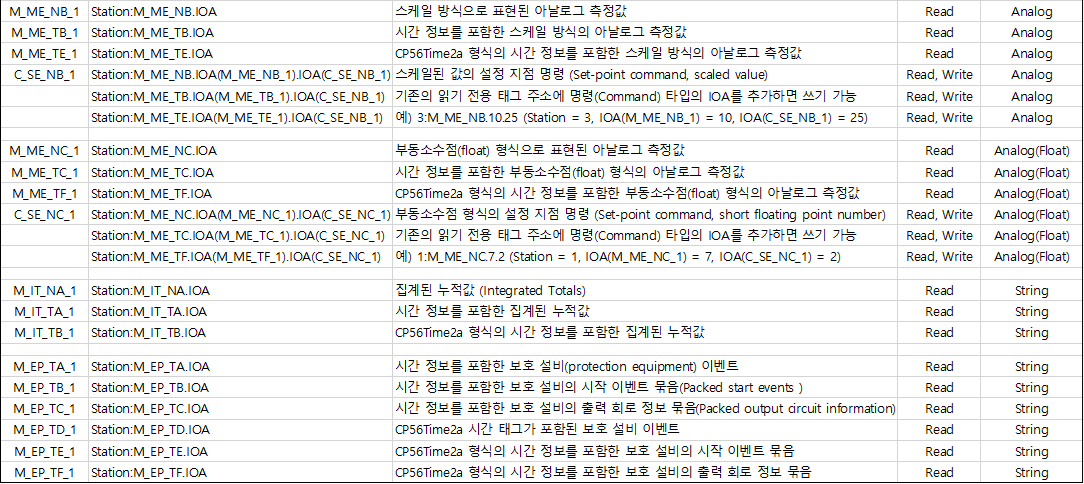

4. 태그 및 장치 내 주소

주의) 동일한 IOA를 두 개 이상의 항목에 할당해서는 안 됩니다.

주의) 본 항목의 장치 내 주소는 IEC104과 일부 차이가 있으므로 사용 시 주의가 필요합니다.
