마스터-슬레이브 구조의 이더넷 통신을 기반으로 하는 IEC 60870-5-104 통신 드라이버가 추가되었습니다.

프로토콜 설정 방법.

IEC 60870-5-104

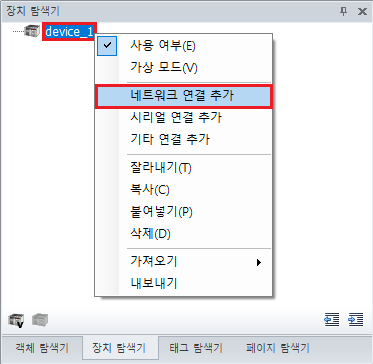

1. 장치 탐색기 → 새 장치 추가 → 네트워크 연결 추가

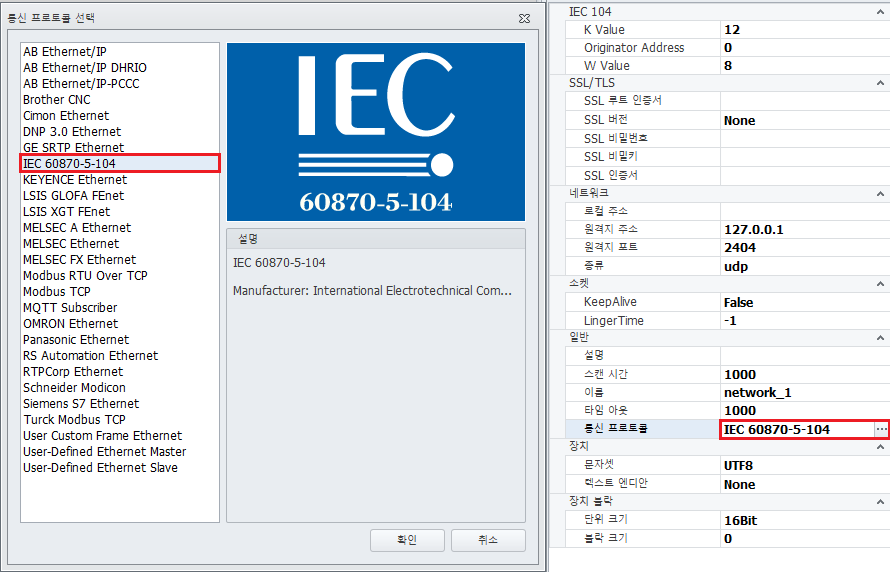

2. 우측의 속성 창에서 통신 프로토콜 선택 후 IEC60870-5-104 선택

3. 속성 설정

3-1. 1EC 104

1) K Value : 데이터를 보낼 때 상대방의 확인(ACK)을 기다리지 않고 최대 몇 개까지 연속해서 보낼 수 있는지를 정하는 값이다. (기본값은 12)

2) Originator Address : 발신자 주소를 설정한다. (기본값은 0)

3) W Value : 몇 개의 데이터 프레임을 받은 후 ACK를 보낼지를 정하는 값이다. 기본값은 8이며, 보통 K 값의 2/3보다 작게 설정한다.

3-2. 네트워크

1) 로컬 주소 : 로컬 PC의 IP 주소를 입력한다. 네트워크 카드가 2개 이상 설치된 경우에 사용한다.

2) 원격지 주소 : 원격 장치의 IP 주소를 입력한다.

3) 원격지 포트 : 원격 장치의 포트 번호를 입력한다.

4) 종류 : 통신 방식을 설정한다. (UDP 또는 TCP)

4. 태그 및 장치 내 주소

주의) 동일한 IOA를 두 개 이상의 항목에 할당해서는 안 됩니다.

주의) 본 항목의 장치 내 주소는 IEC101과 일부 차이가 있으므로 사용 시 주의가 필요합니다.
