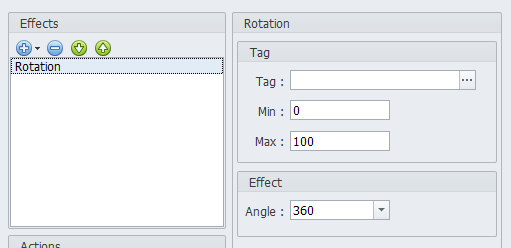

① Tag 영역

​

● Tag : 효과를 제어할 Tag를 지정한다. (아날로그 타입)

● Min : 제어값의 최솟값을 설정한다. 실제 태그의 값이 이 값보다 작으면 이 값을 최솟값으로 인식한다.

● Max : 제어값의 최댓값을 설정한다. 실제 태그의 값이 이 값보다 크면 Max 값을 최댓값으로 인식한다.

​

② Effect 영역

● Angle : 최대 회전 각도를 설정한다.

​

1. 간단한 수직/수평 슬라이드 샘플 만들어보기

(객체를 생성할 때는 도구를 클릭하고 마우스 커서를 Design 영역으로 옮겼을 때 커서가 십자 표시로 되면 생성할 위치에 클릭한 상태로 드래그하면 된다.)

1) 배경 설정(※생략 가능)

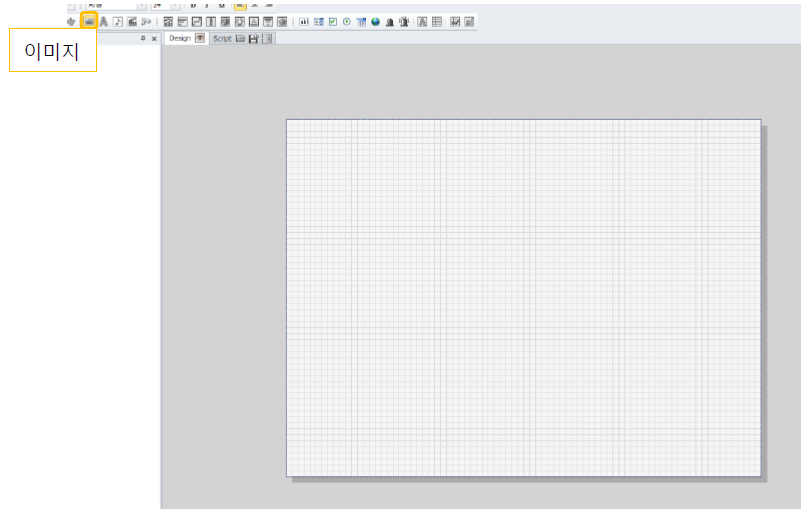

(1) 이미지를 클릭하고 작화 화면 전체를 드래그한다.

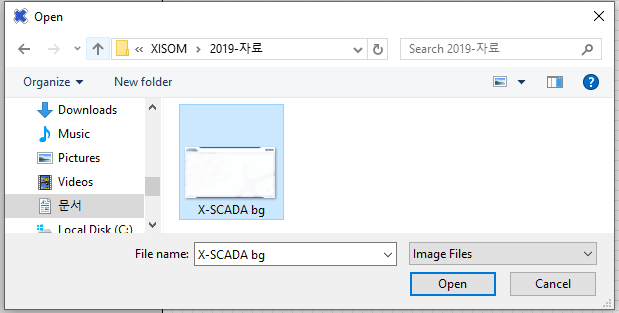

(2) 배경으로 사용하고 싶은 이미지를 선택하고 열기를 누른다.

​

​

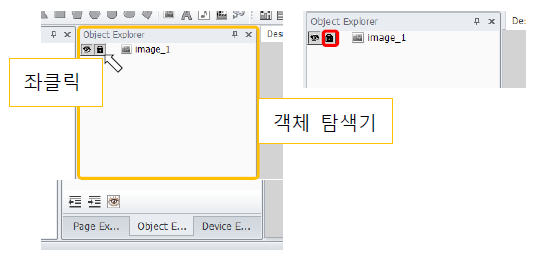

(3) 객체 탐색기로 들어가서 생성한 이미지 객체를 고정한다. ( 내부에 자물쇠가 나오면 된다.)

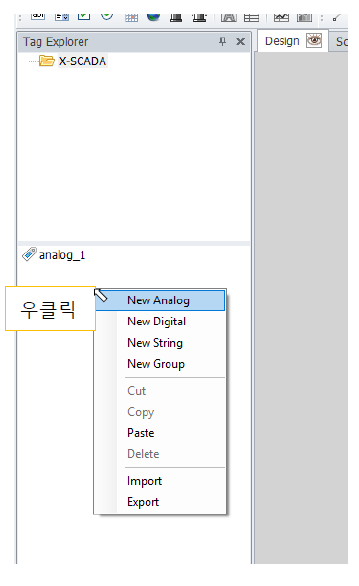

2) 태그 탐색기에서 아날로그 태그 1개를 만든다.

3) 샘플의 더 높은 직관성을 위해 심볼 라이브러리에서 게이지를 가져온다.

(검색란에 gauge를 입력한다.)

​

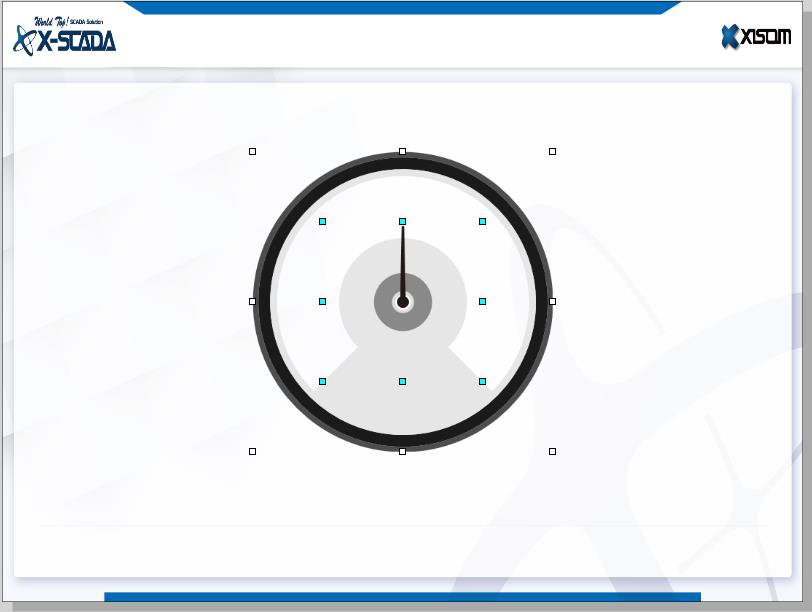

4) 작화 창에 맞춰 크기를 조정한다. (※생략 가능)

​

​

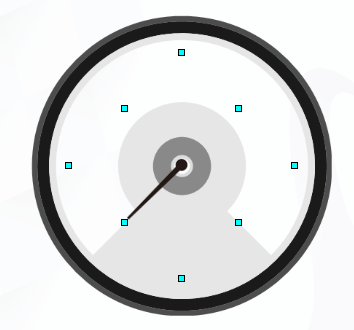

5) Rotation 효과를 현실적으로 주기 위해 바늘의 각도를 조절한다.

(아래 게이지는 270도 가량 움직일 수 있다. 바늘을 -135 만큼 돌리자.)​

​

6) 바늘 객체를 더블클릭하면 객체 설정 창을 열 수 있다.

​

​

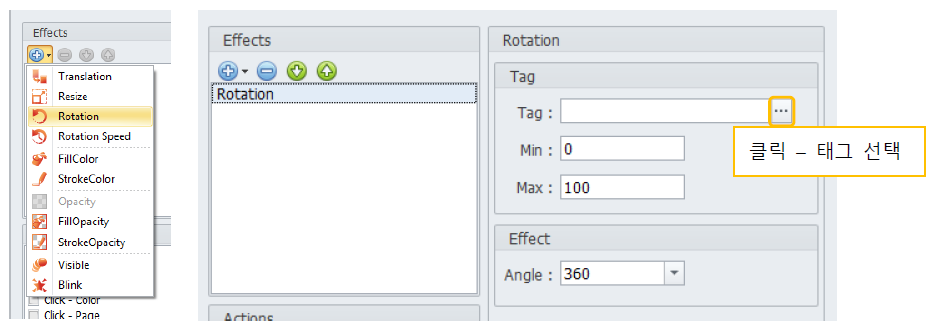

(1) Effect 영역에서 Rotation 항목을 클릭하고 체크박스를 누른다. 항목을 클릭하고 우측 영역의 값을 다음과 같이 설정한다.

● Tag

■ Tag -> analog_1

■ Min -> 0

■ Max -> 100

​

● Effect

■ Angle -> 270

​

​

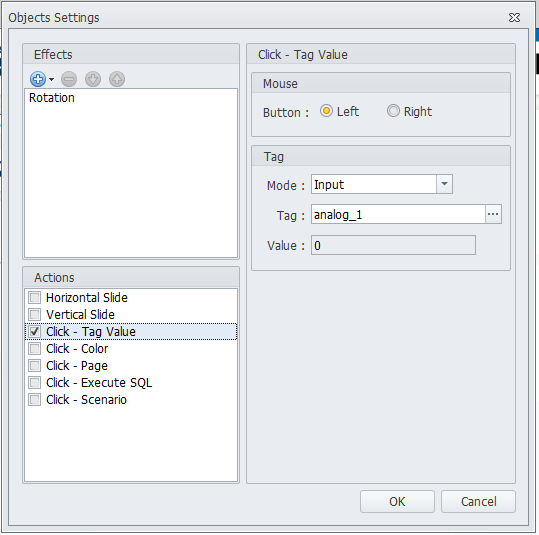

(2) Action 영역에서 Click – Value 항목을 클릭하고 체크박스를 누른다. 항목을 클릭하고 우측 영역의 값을 다음과 같이 설정한다.

● Tag

■ Mode -> Input

■ Tag -> analog_1

​

​

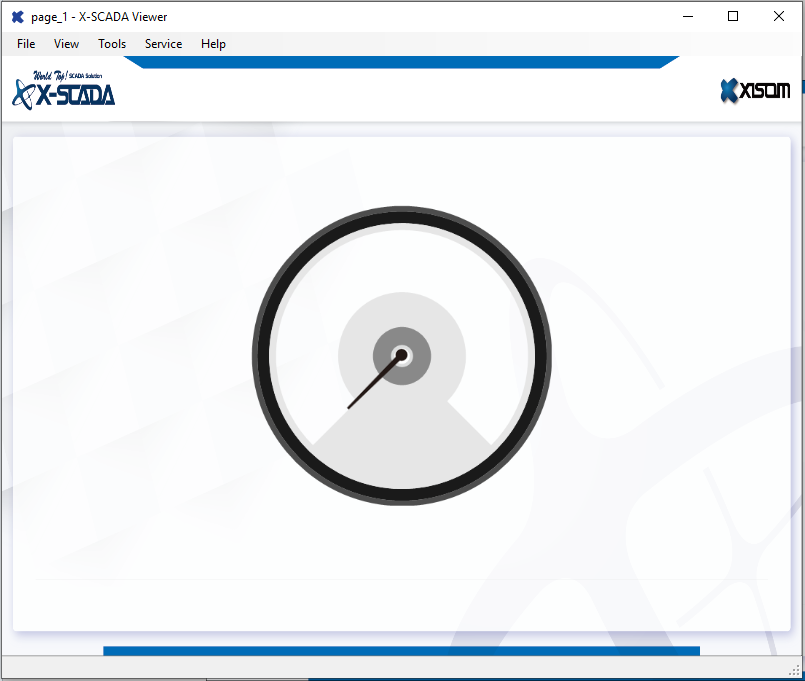

7) F5를 눌러 뷰어를 실행한다.

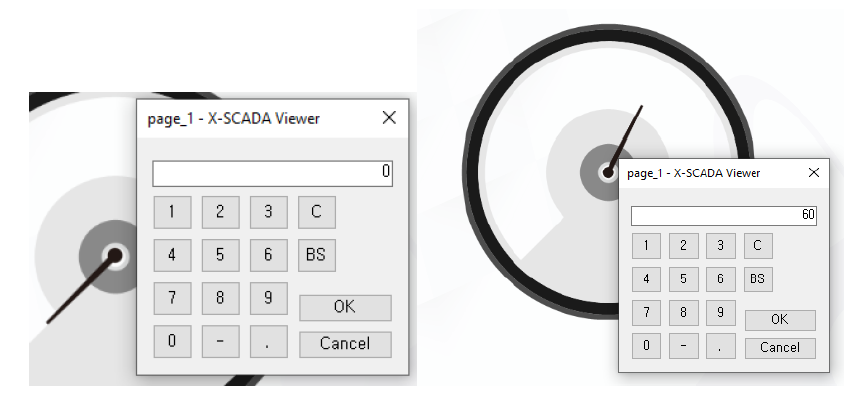

● 게이지 중앙에 위치한 바늘을 클릭해 Tag값을 입력할 수 있다.

​

​

​

ps) 태그의 상태를 알아보기 위해 아래 절차를 따라한다.

​

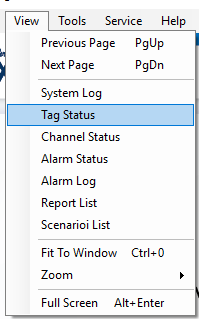

(1) View 메뉴의 Tag Status를 클릭한다.

​

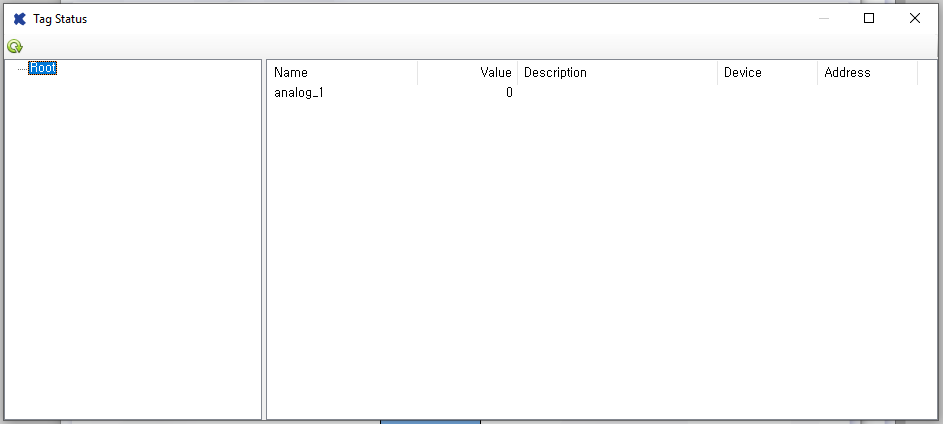

(2) 아래와 같은 화면이 나타나면 태그값을 볼 수 있다.
