[경보(Alarm)] 지연시간(Delay Time), 데드밴드(Deadband) 옵션 추가
※ 해당 기능을 활용하기 위해서는 최신 버전의 X-SCADA AI가 필요합니다.
X-SCADA AI에서 경보(Alarm)를 설정할 때 지연시간(Delay Time)과 데드밴드(Deadband)를 설정할 수 있는 옵션이 추가되었습니다.
해당 옵션을 활용하여 알람을 더 세부적으로 설정하여 활용할 수 있습니다.

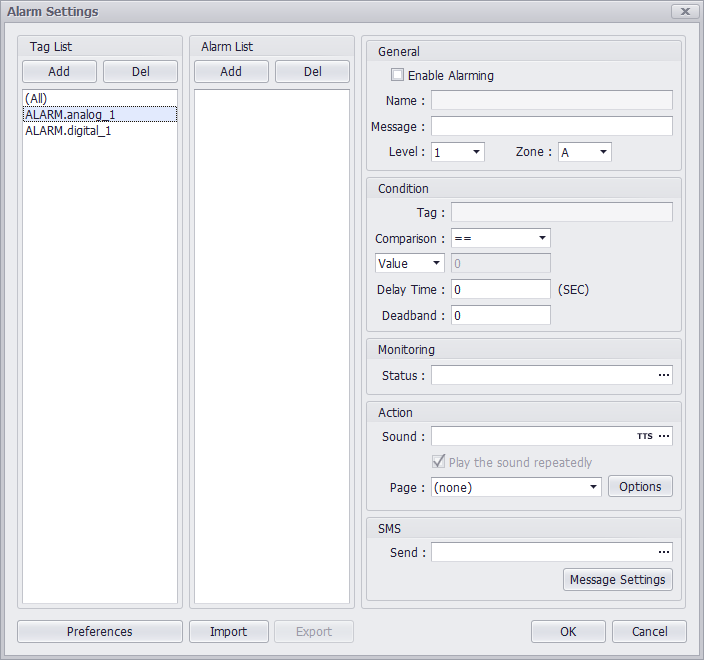

1. X-SCADA AI Designer에서 보기(View) > 경보 설정(Alarms Window)을 클릭한다.
2. 왼쪽 태그 목록(Tag List)에서 [추가(Add)]를 눌러 경보에 사용할 태그를 추가한다.

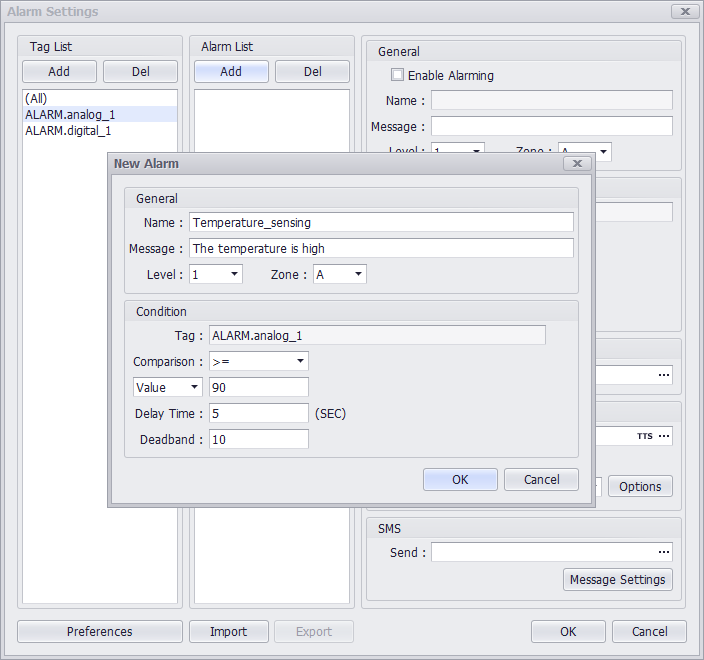

3. 경보 목록(Alarm List)에서 [추가(Add)]를 눌러 경보를 추가한다.
· 아날로그 태그(Analog Tag) 추가 시, 지연 시간과 데드밴드 설정 가능
· 디지털 태그(Digital Tag)와 문자열 태그(String Tag) 추가 시, 지연 시간만 설정 가능
■ 지연시간(Delay Time)
· 경보 발생 조건 만족 시, 설정한 지연 시간만큼 흐른 뒤 경보 발생
· 경보 해제 조건 만족 시, 즉시 경보 해제
■ 데드밴드(Deadband) 설정에 따른 경보 발생 및 해제 조건
· 공통 조건 : 값 = 90 / 데드밴드 = 10
조건 |
경보 발생 |
경보 해제 |
이상 (>=) |
90 이상일 때 경보 발생 |
90 미만일 때 경보 해제 |
초과 (>) |
90 초과일 때 경보 발생 |
90 이하일 때 경보 해제 |
이하 (<=) |
90 이하일 때 경보 발생 |
90 초과일 때 경보 해제 |
미만 (<) |
90 미만일 때 경보 발생 |
90 이상일 때 경보 해제 |
같음 (==) |
90 일 때 경보 발생 |
80 미만 또는 100 이상일 때 경보 해제 |
다름 (!=) |
80 미만 또는 100 이상일 때 경보 발생 |
80 이상 또는 100 이하일 때 경보 해제 |
4. 프로젝트 저장 후 X-SCADA AI Viewer로 프로젝트를 실행하여 설정한대로 경보가 동작하는지 확인한다.
