자바스크립트 View 객체 사용하기

1. View 객체 사용하기
X-SCADA 의 디자인 창에 배치할 수 있는 모든 객체는 View 객체를 상속받는다 View 객체를 앎으로써 작화에 배치된 객체를 스크립트로 다룰 수 있다

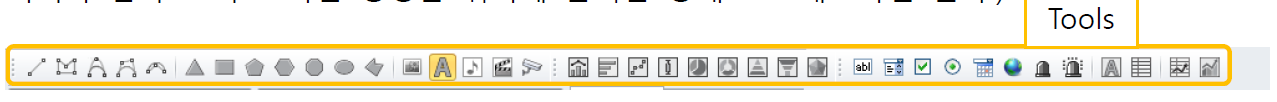

(객체를 생성할 때는 도구를 클릭하고 마우스 커서를 D esign 영역으로 옮겼을 때 커서가 십자 표시로 되면 생성할 위치에 클릭한 상태로 드래그하면 된다.)

​

 1) 배경을 설정한다
​

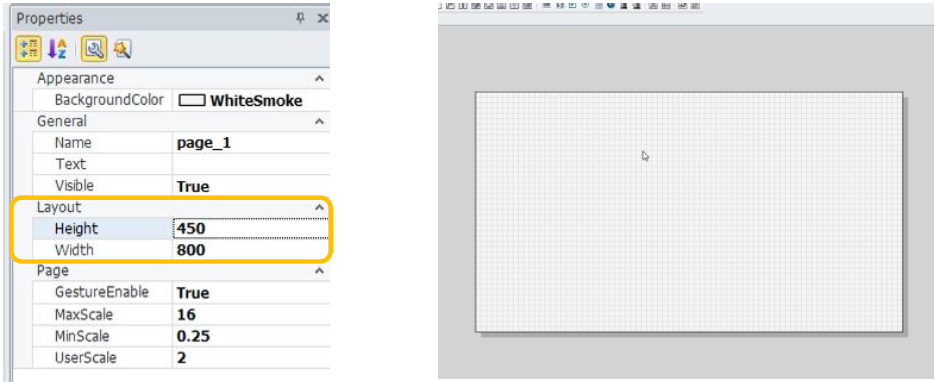

  (1) 페이지를 클릭하고 속성 편집을 아래와 같이 설정한다

​

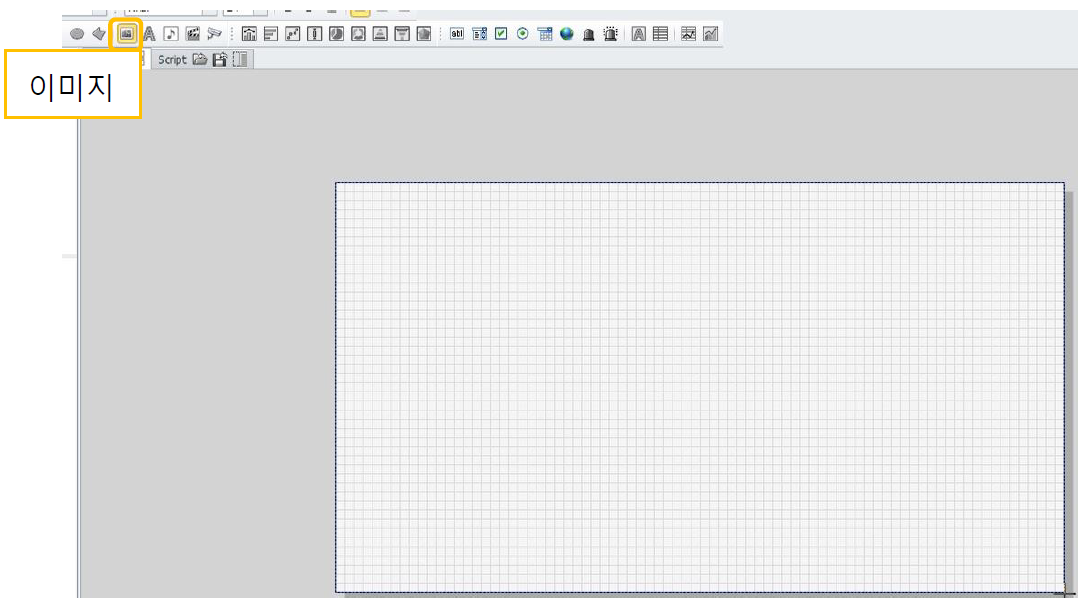

  (2) 이미지를 클릭하고 작화 화면 전체를 드래그한다

​

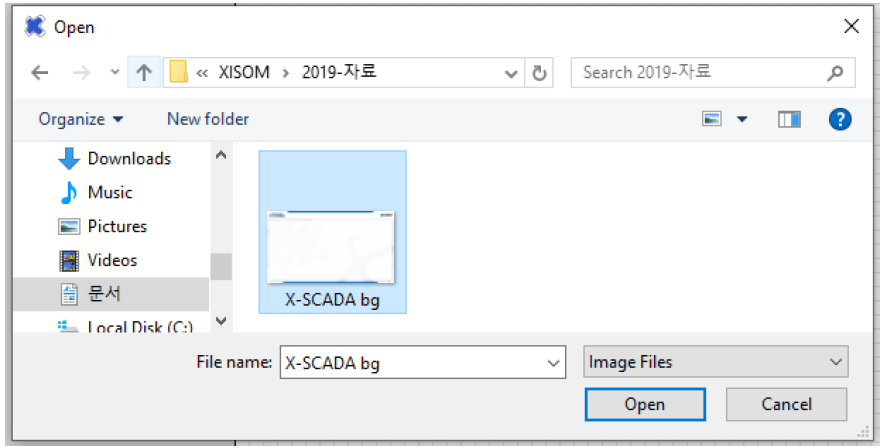

  (3) 배경으로 사용하고 싶은 이미지를 선택하고 열기를 누른다

​

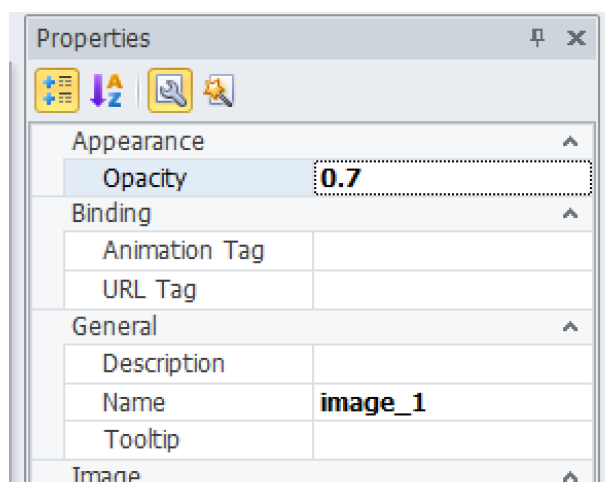

  (4) 이미지 객체의 속성을 아래와 같이 설정한다

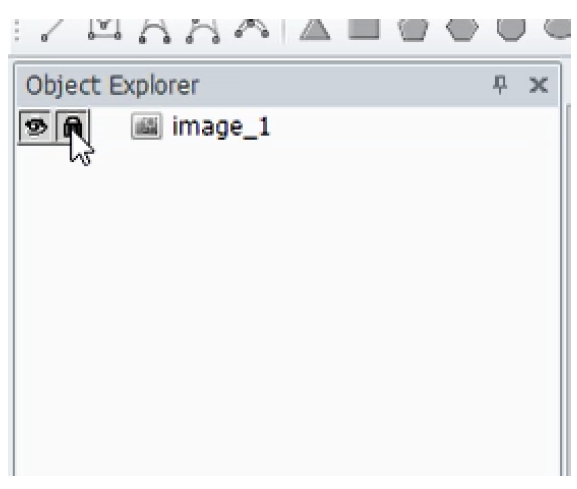

  (5) 생성한 이미지 객체를 객체 탐색기에서 잠근다

​

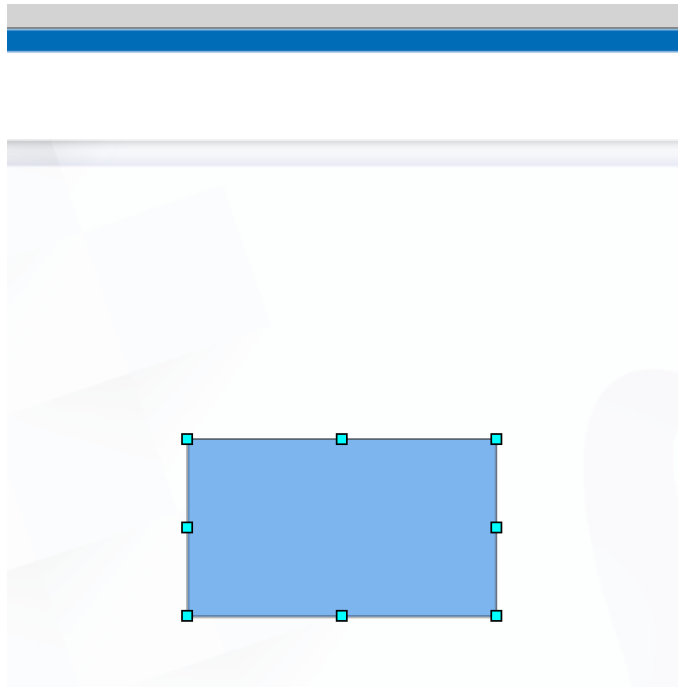

 2) 작화 화면에 사각형 객체를 하나 생성한다

​

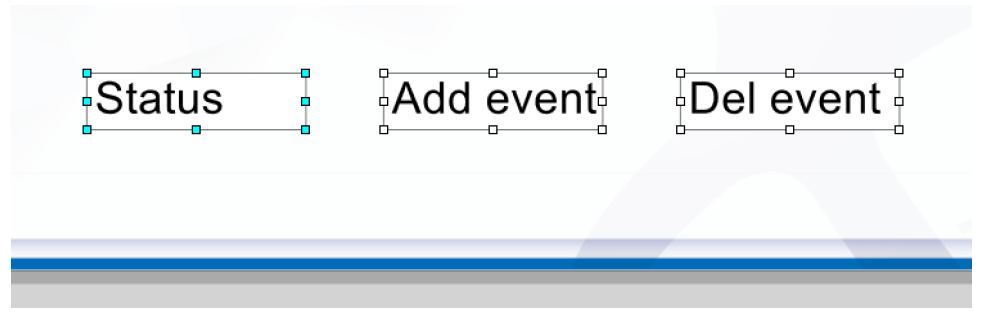

 3) 레이블 객체를 세 개 생성한다

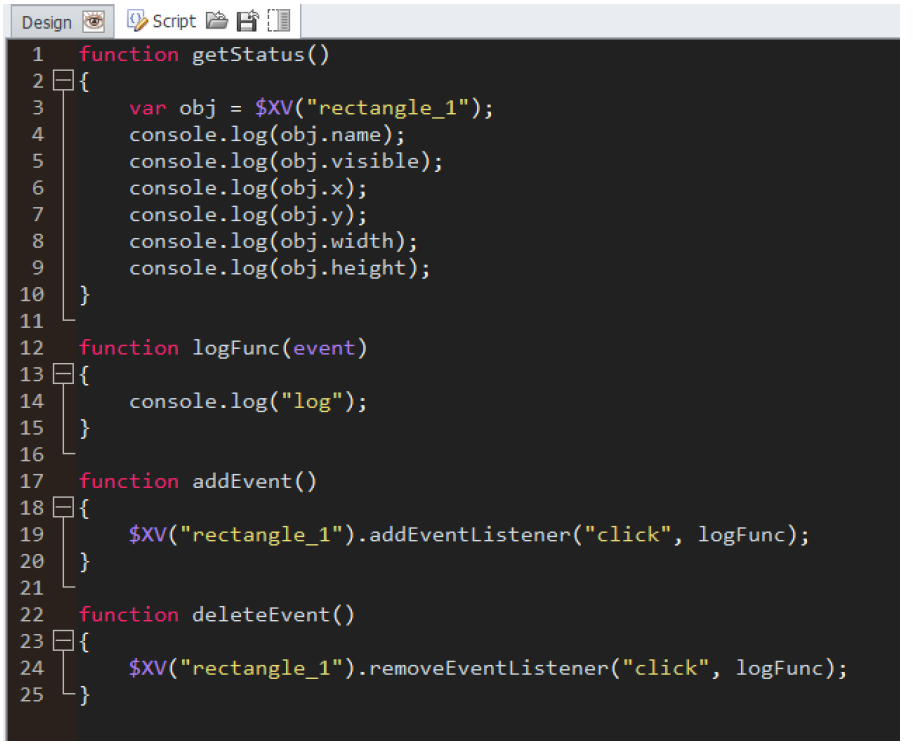

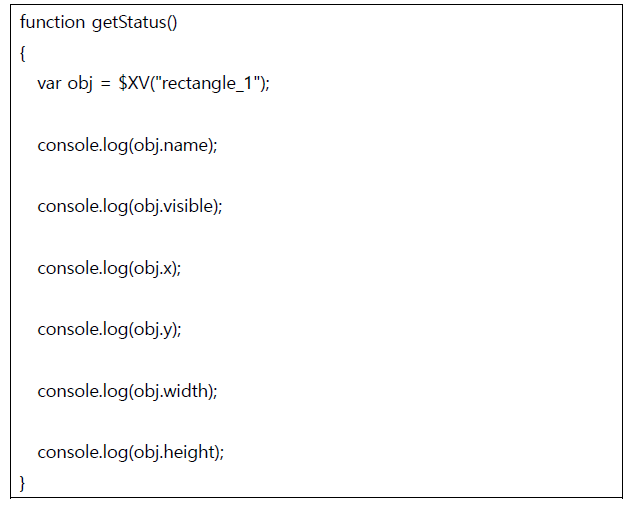

 4) 페이지 스크립트를 아래와 같이 설정한다

​

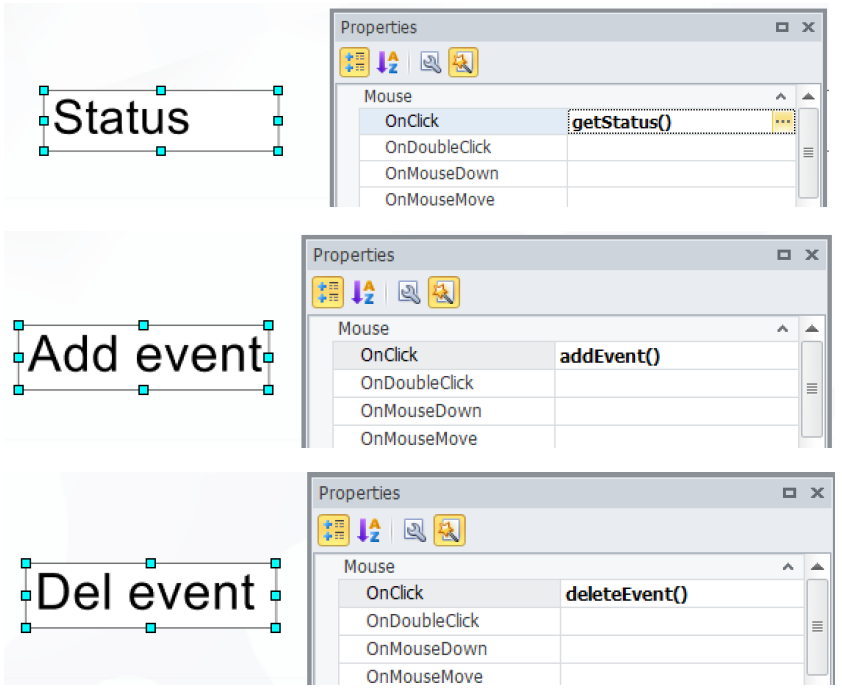

 5) 생성한 각 레이블 객체들의 스크립트 속성을 다음과 같이 설정한다

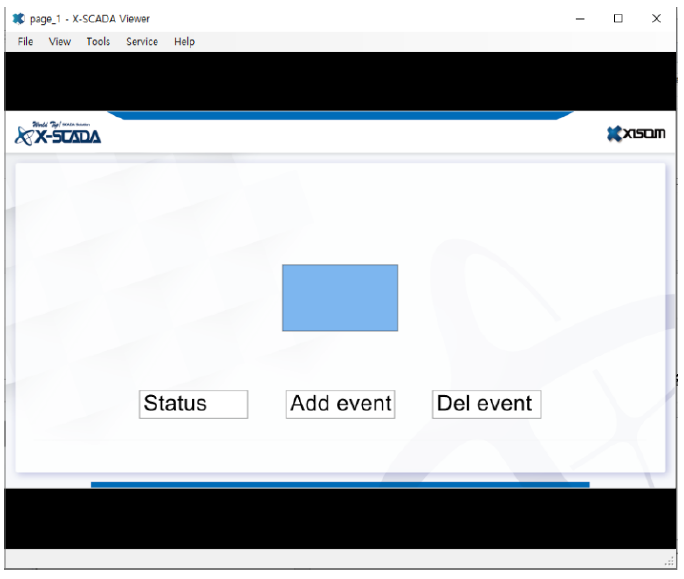

 6) F5 나 실행 버튼을 눌러 뷰어를 실행한다

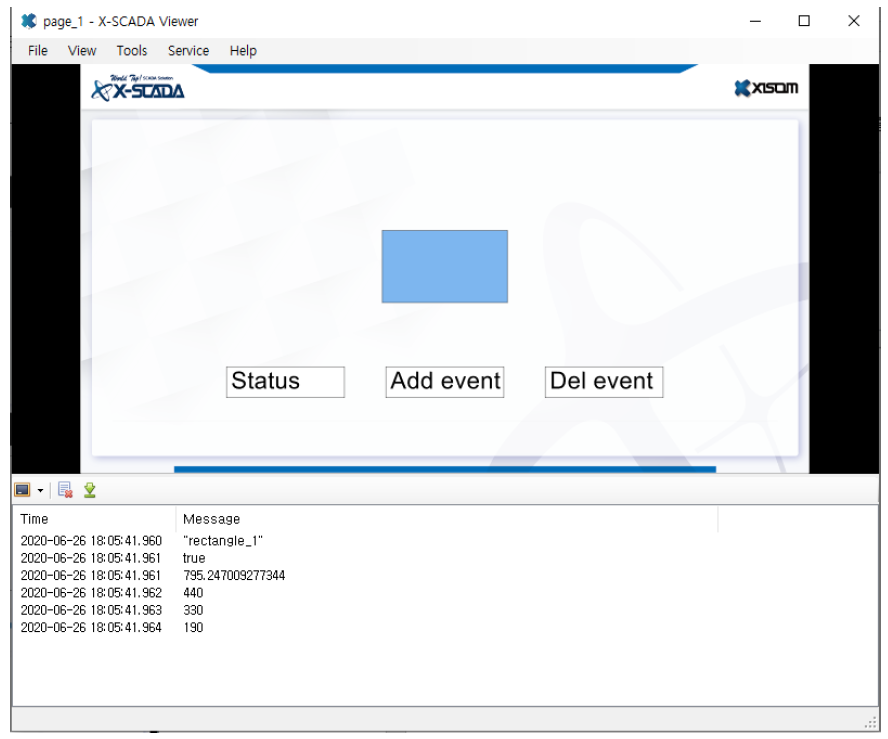

 7) 각 레이블을 클 릭하고 페이지 콘솔에서 결과를 확인할 수 있다
※ F12 버튼을 눌러 페이지 콘솔을 열 수 있다

​

​

2. 스크립트 코드 해석
​

 1) page_1 페이지
​

  ① getStatus 메 소 드

 (1) var obj =$XV(“rectangle_1”);
현재 페이지 중 이름이 rectangle_1 인 뷰 객체를 가져와 obj 변수에 할당한다

  ● 페이지 콘솔 창 결과

 (2) console.log(obj.name);
obj 변수에 할당된 뷰 객체의 객체의 이름 속성을 출력한다
  ● 페이지 콘솔 창 결과 rectangle_1

 (3) console.log(obj.visible
obj 변수에 할당된 뷰 객체의 출몰 여부를 출력한다
  ● 페이지 콘솔 창 결과 : t rue

 (4) console.log(obj.x
obj 변수에 할당된 뷰 객체의 가로 위치를 출력한다
  ● 페이지 콘솔 창 결과 795.247009277344

 (5) console.log(obj. y
obj 변수에 할당된 뷰 객체의 세로 위치를 출력한다

  ● 페이지 콘솔 창 결과 440

 (6) console.log(obj.width
obj 변수에 할당된 뷰 객체의 가로 길이를 출력한다
  ● 페이지 콘솔 창 결과 330

 (7) console.log(obj.height
obj 변수에 할당된 뷰 객체의 세로 길이를 출력한다
  ● 페이지 콘솔 창 결과 190

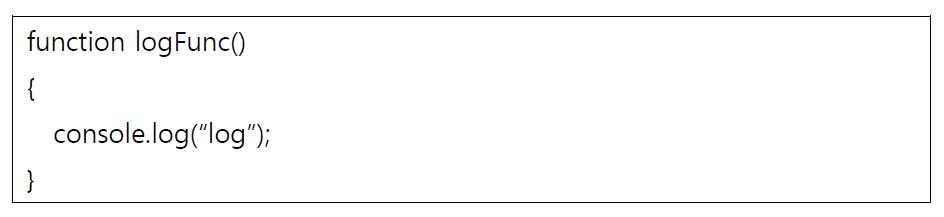

② logFunc 메소드

​ (1) console.log(“log”);
“log” 를 출력한다
● 페이지 콘솔 창 결과 : “log“

③ addEvent 메소드

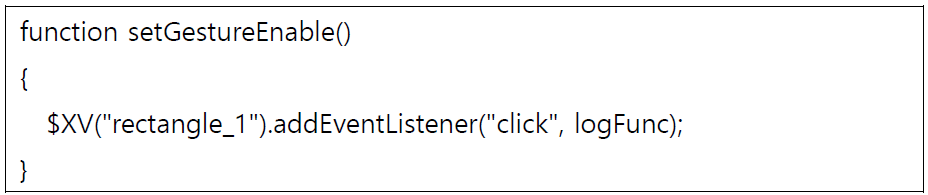

 (1) $XV("rectangle_1").addEventListener("click",
현재 페이지에서 이름이 rectangle_1 인 뷰 객체에 c lick 이벤트 시 실행할 메서드를 추가한다
  ● 페이지 콘솔 창 결과 : -

④ deleteEvent 메소드

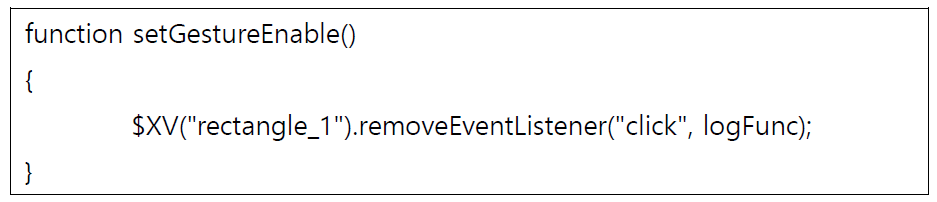

 (1) $XV("rectangle_ r emove EventListener("click", logFunc);
현재 페이지에서 이름이 rectangle_1 인 뷰 객체에 c lick 이벤트 시 실행할 메서드 중 logFunc 메서드를 제거한다
  ● 페이지 콘솔 창 결과 : -
