X-SCADA와 연동하여 바코드 생성 및 출력이 가능하다.


① “C:\X-SCADA\” 경로에 존재 하는 Xisom.Tools.Zebra를 더블클릭한다.




② 프로그램 시작 시 초기값으로 Page_0이 선택되어 있다.

③ 객체 → 바코드 2차원을 클릭 후 바코드를 생성한다.


④ 화면 오른쪽 속성 창에서 초기값에서 X ,Y 좌표값 및 size를 변경한다.




⑤ 객체 → 문자열 클릭 후 문자열을 추가한다.


⑥ 생성된 텍스트를 속성 창에서 변경한다.


● 텍스트 : 20181205로 수정한다.

● 위치 : X값은 100, Y값은 90으로 수정한다.




⑦ 텍스트를 하나 더 생성한다.


⑧ 바코드와 텍스트를 생성하여 아래와 같은 값으로 설정한다.

● 바코드 크기는 글자수에 따라 크기가 변경된다.

⑨ 바코드 설정완료 후, 파일 → 연결설정을 클릭한다.


⑩연결설정 창이 나타나면 연결테스트를 클릭한다.

● 통신: 시리얼(RS 232)

● 크로스 젠더를 끼우고 연결한다.

● Port는 PC에 따라 상이하다. 콤보박스를 내리고 포트를 선택한다.


⑪ 연결확인 후 확인버튼을 클릭한다.



⑫ 파일 → 인쇄를 클릭 후 인쇄한다.



⑬ 서비스의 메뉴에서 DDE Server 시작 클릭후, 서버 이름 설정 창의 서버이름을 확인후 시작버튼을 클릭한다.




⑭ X-SCADA Designer창의 Device Expolorer를 설정한다.

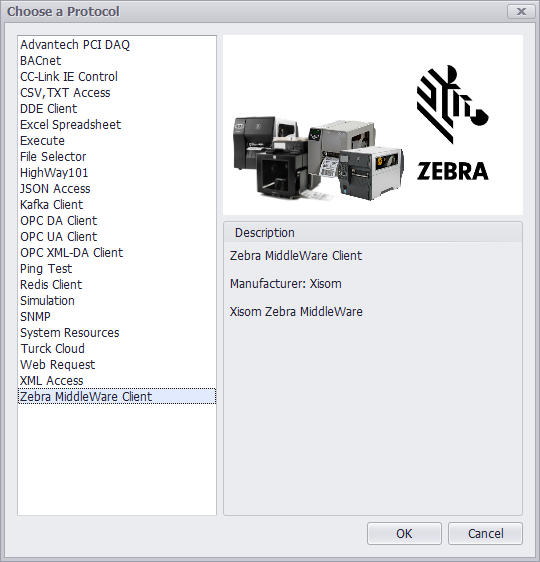

⑮ 프로토콜을 설정한다.

● Zebra 영역의 ServiceName 영역에 에서 확인한 서버 이름을 입력한다.

16 Tag생성 및 속성을 설정한다.

● String 1~ 2의 DeviceAddress 이름을 Xisom Zebra 창과 동일하게 기입한다.

■ Device Address: 페이지이름/!/객체이름 : page_0!barcode2D_1

● String 3의 DeviceAdress 이름은 File!print로 설정한다.



17 아래와 같이 작화 및 각 텍스트 라벨에 Tag를 바인딩한다.



18 저장 후 실행버튼을 클릭한다.


19 View 메뉴의 Tag Status를 클릭하면 아래와 같은 창이 뜬다.


20 string_3를 더블클릭하면 Tag값 입력 창이 나온다.

프린터에서 출력하고자 하는 page 이름을 입력하면 프린터에서 1회 인쇄된다.
