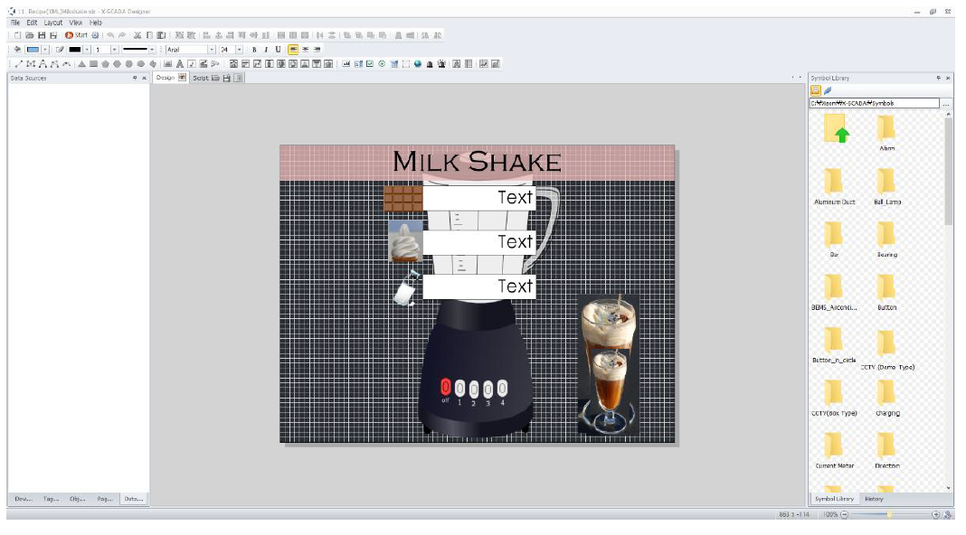

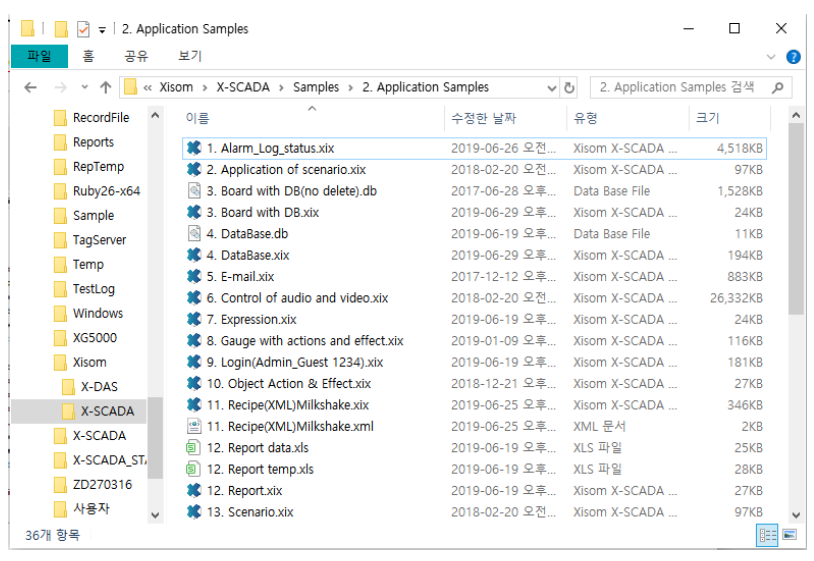

 ② 11. Recipe(XML)Milkshake.xix 파일을 X-SCADA Designer로 연다.

​

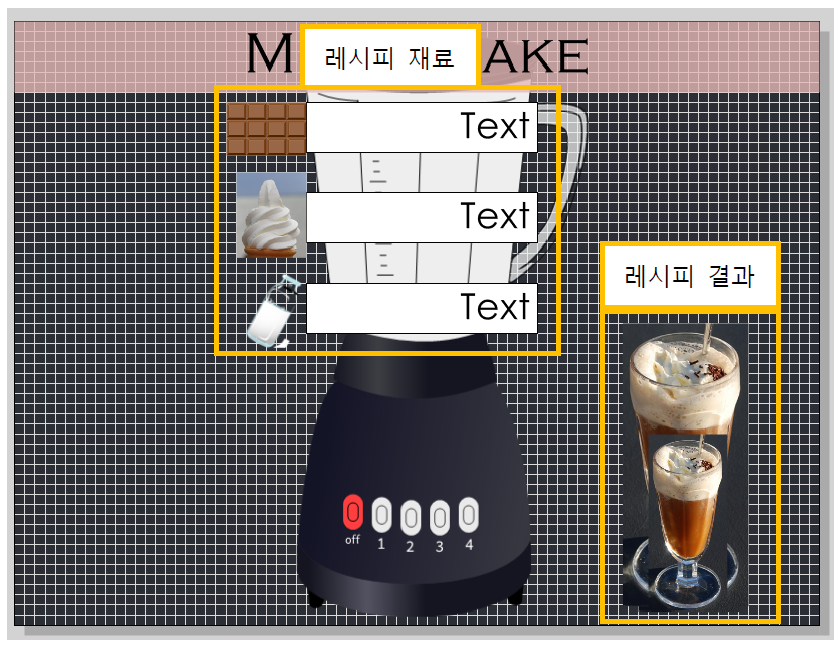

 ③ 아래는 본 샘플의 페이지 구조이다.

​

  ● page_1

​

​

​

2. 동작 예시

​

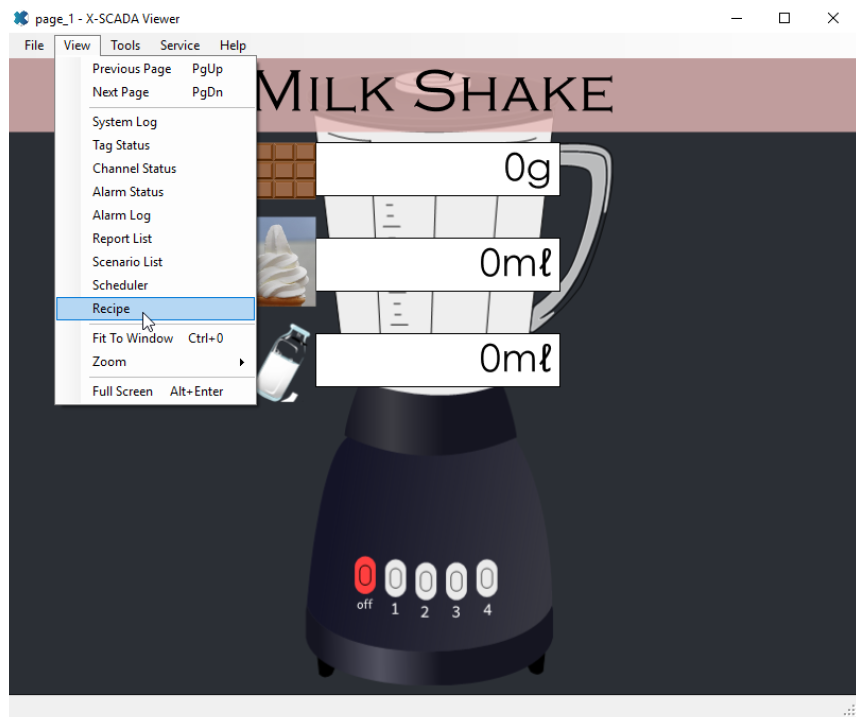

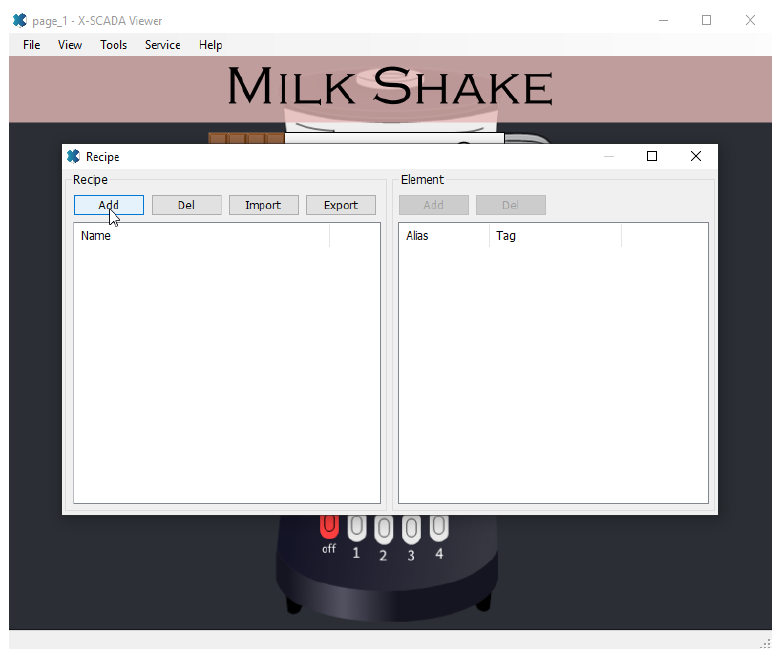

 ① 보기 메뉴의 Recipe를 클릭한다..

​

 ② ID 텍스트 오른편의 콤보 박스에서 로그인 할 수 있는 ID를 선택할 수 있다.

​

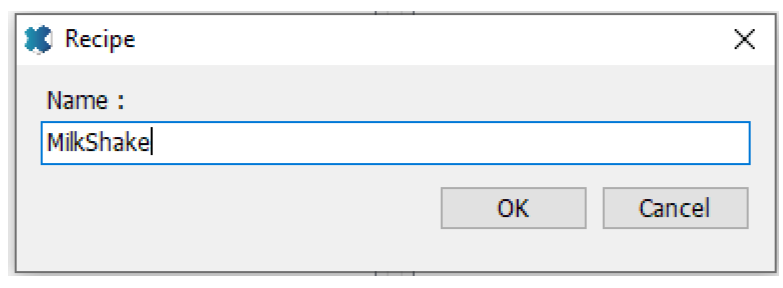

 ③ Recipe 추가 창에서 적절한 이름을 입력하고 OK 버튼을 눌러 생성을 마친다.

​

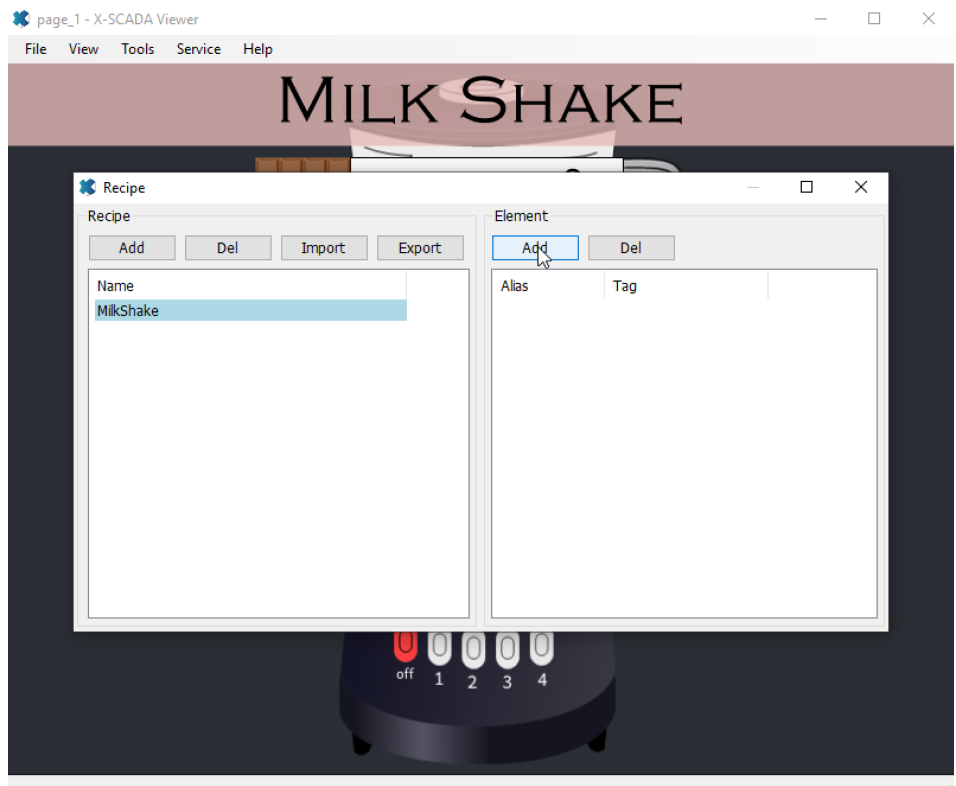

 ④ 성공적으로 레시피를 추가했다면 Element 영역의 Add 버튼을 클릭한다..

​

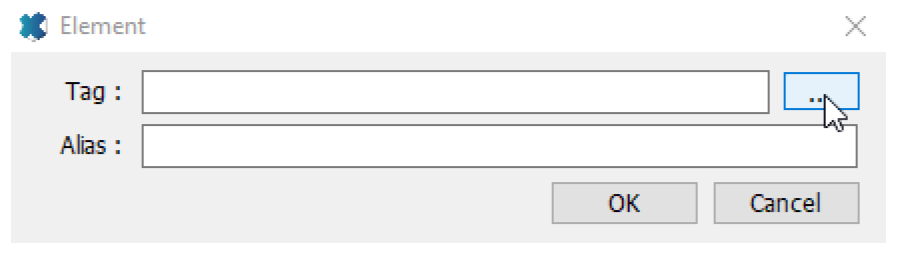

 ⑤ '...' 버튼을 누른다.

​

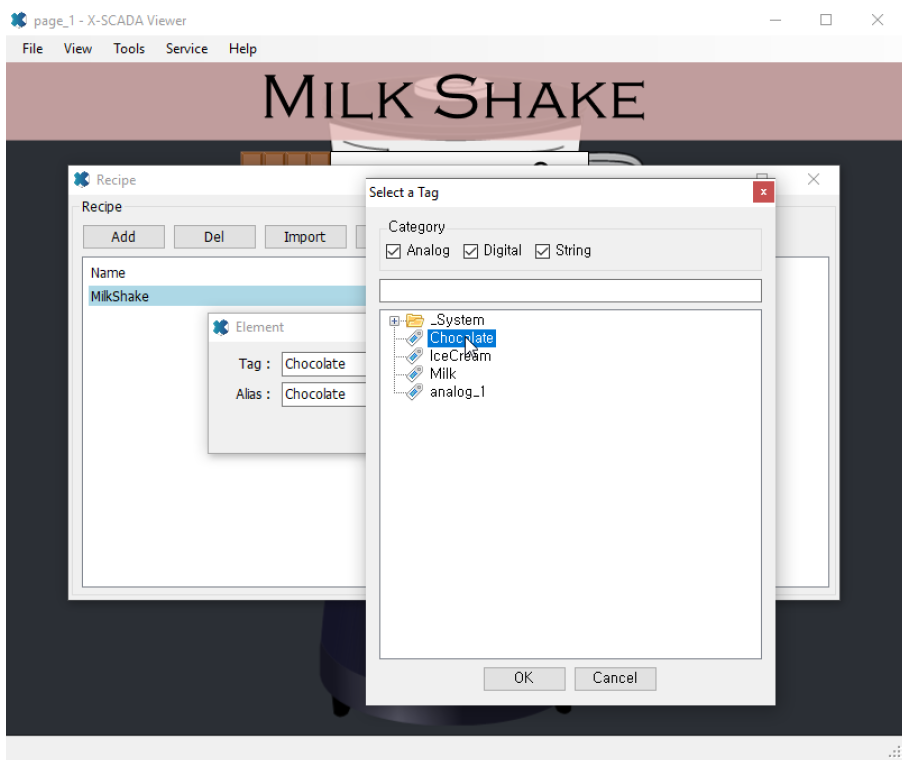

 ⑥ Chocolate 태그를 선택하고 OK 버튼을 누른다.

​

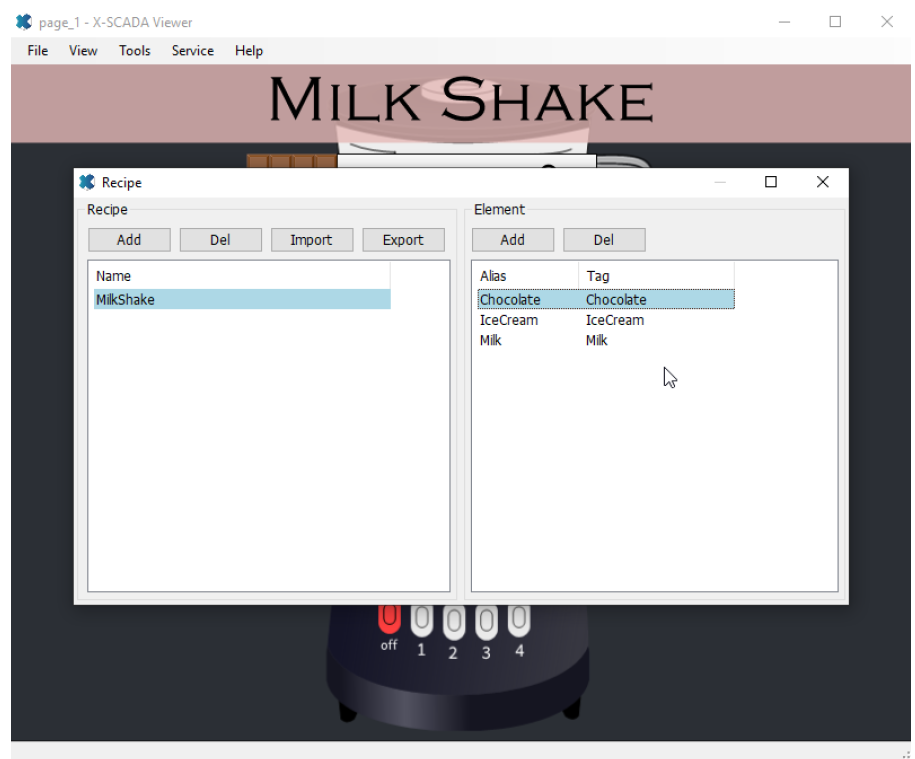

 ⑦ 위 과정을 반복해 IceCream과 Milk Element도 추가한다.

​

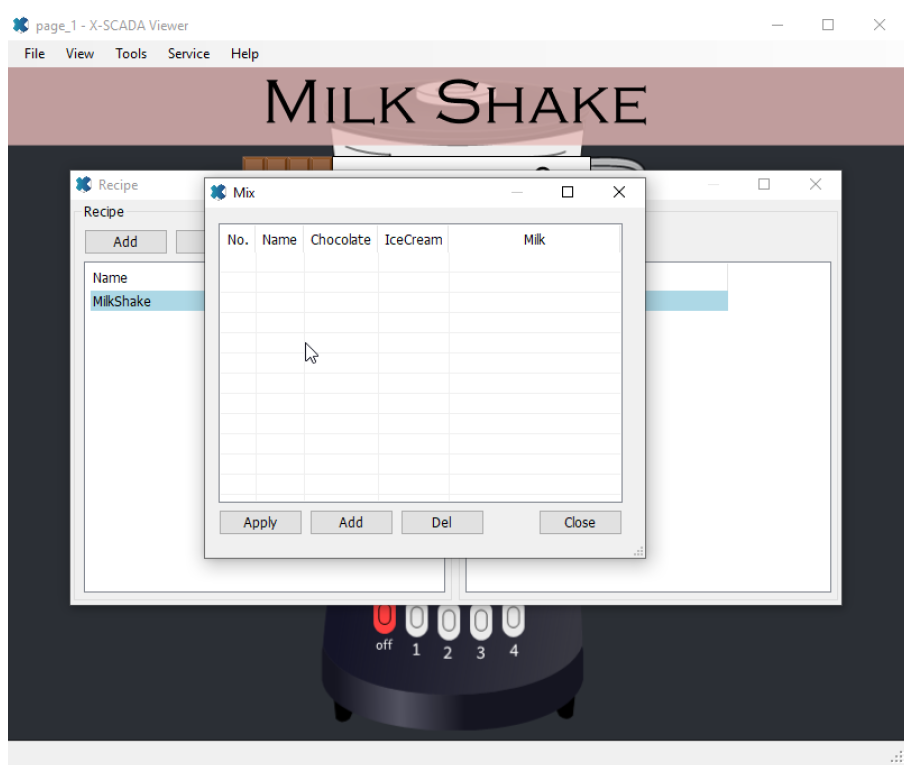

 ⑧ MilkShake Recipe를 더블클릭한다.

​

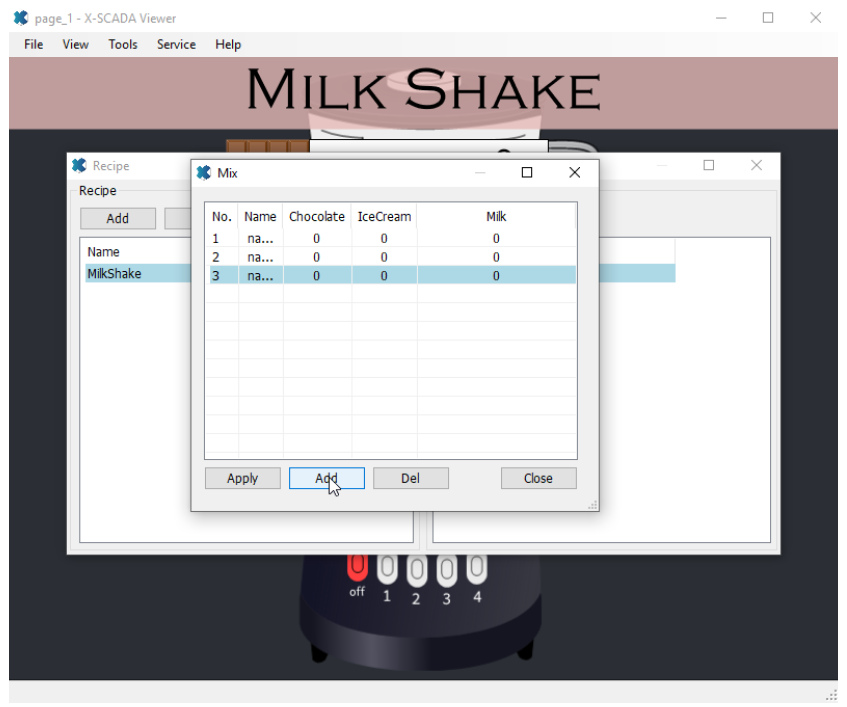

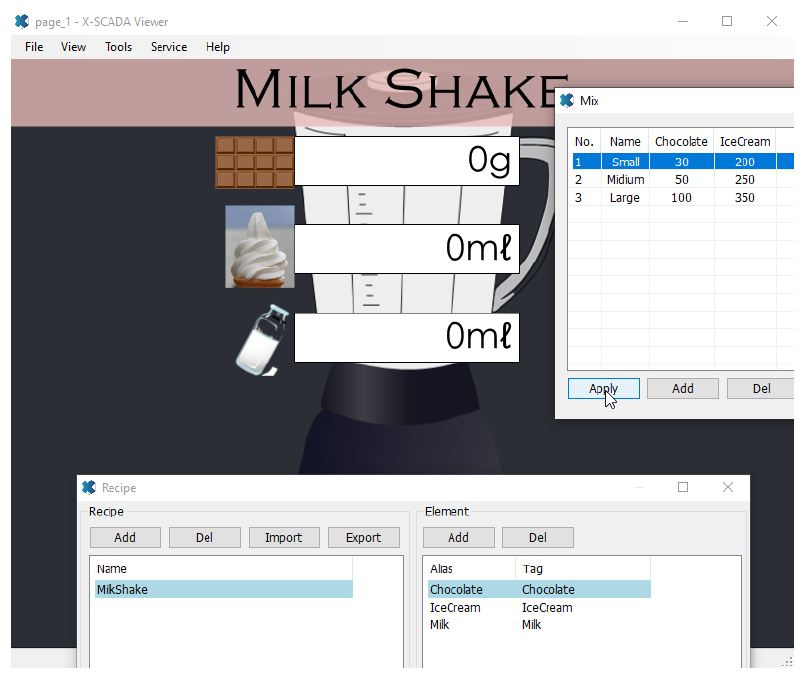

 ⑨ Mix 창의 Add 버튼을 3 번 클릭한다.

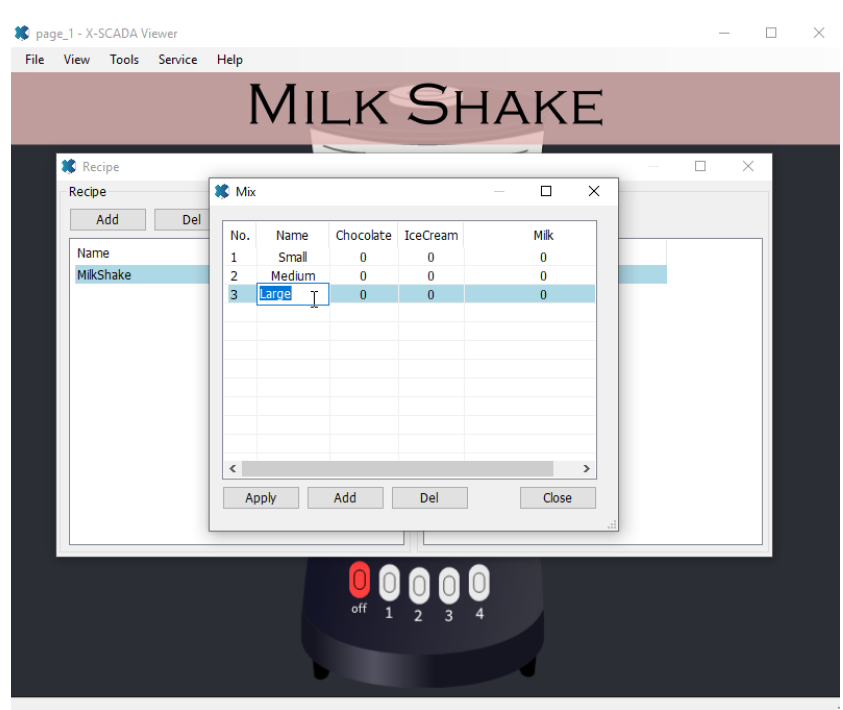

 ⑩ 각 행의 Name 열에 Small, Medium, Large를 입력한다.

​

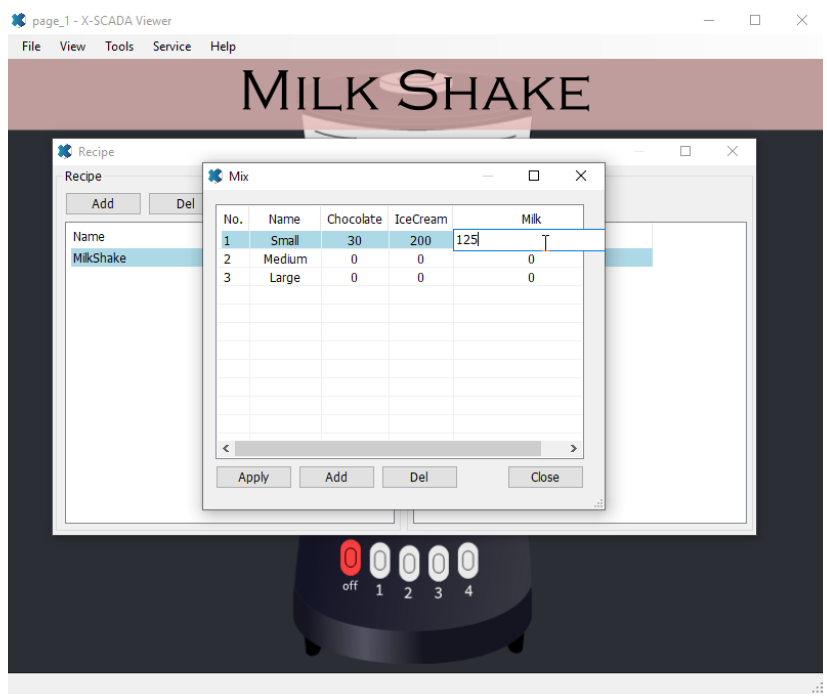

 ⑪ 1번 행의 Chocolate, IceCream, Milk 열에 각각 30, 200, 125를 입력한다.

​

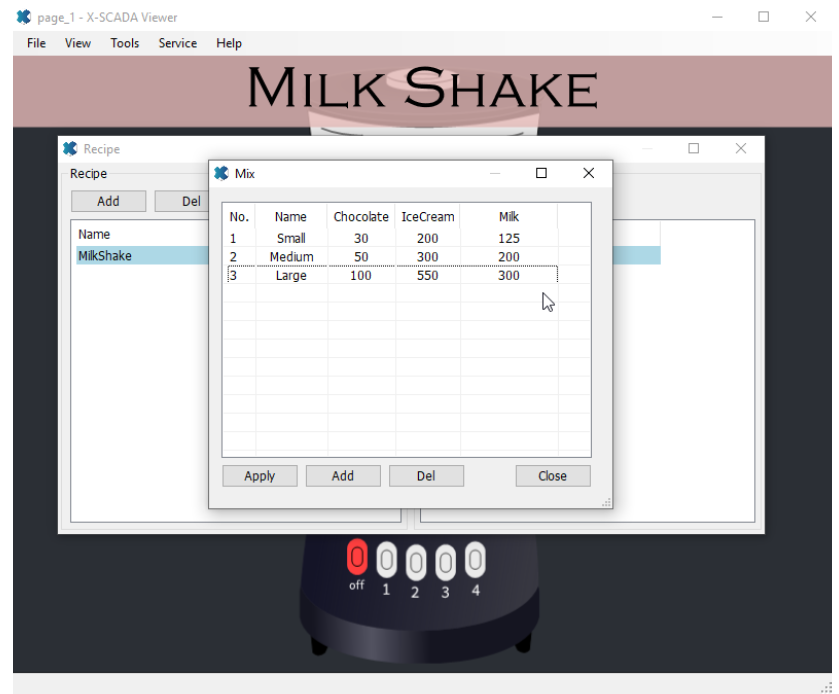

 ⑫ 2번과 3번 행에도 아래와 같이 값을 입력한다.

​

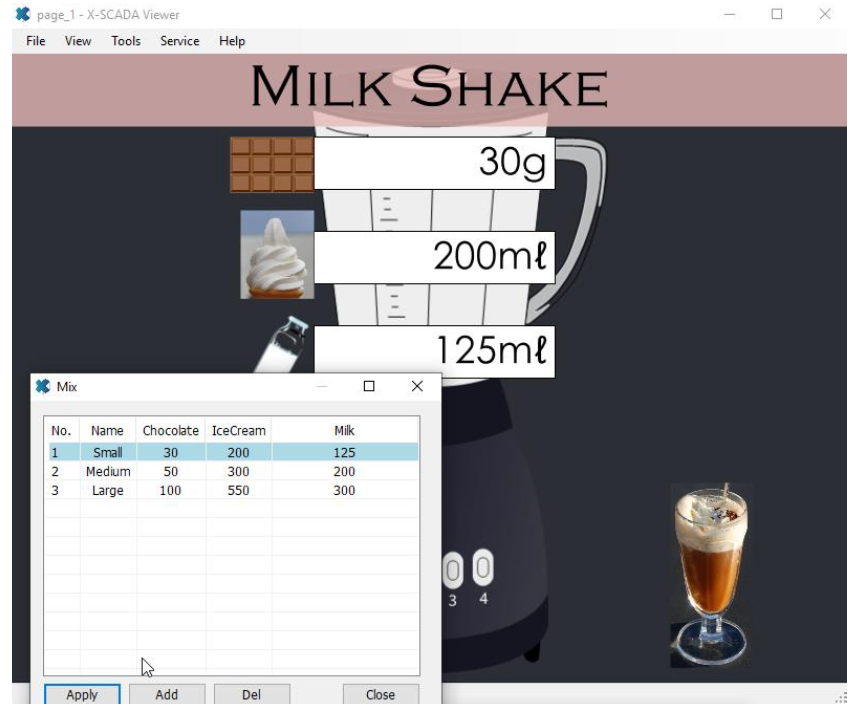

 ⑬ 1번 행을 클릭하고 Apply 버튼을 누른다.

​

 ⑭ 아래와 같이 값이 변하는 것을 볼 수 있다.

​

​

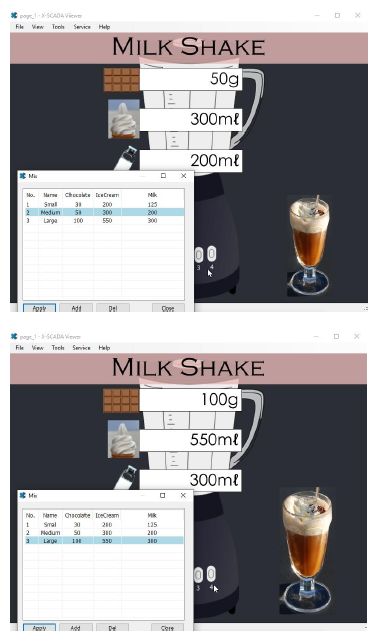

 ⑮ 2번이나 3번 행을 클릭해 Apply 버튼을 누른다.

행에 설정한 값에 따라 실제 태그 값이 변하는 것을 볼 수 있다.

​

​

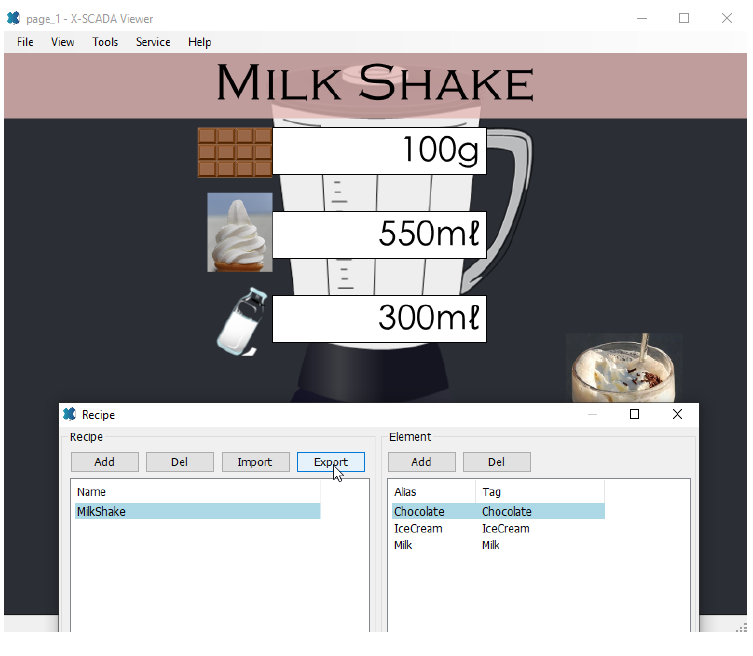

 16 Export 버튼을 누른다.

​

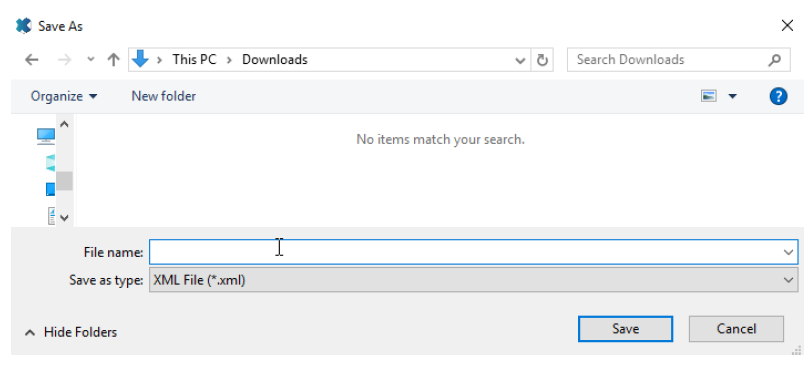

 17 생성한 레시피 정보를 저장할 수 있는 대화상자가 열린다.

​

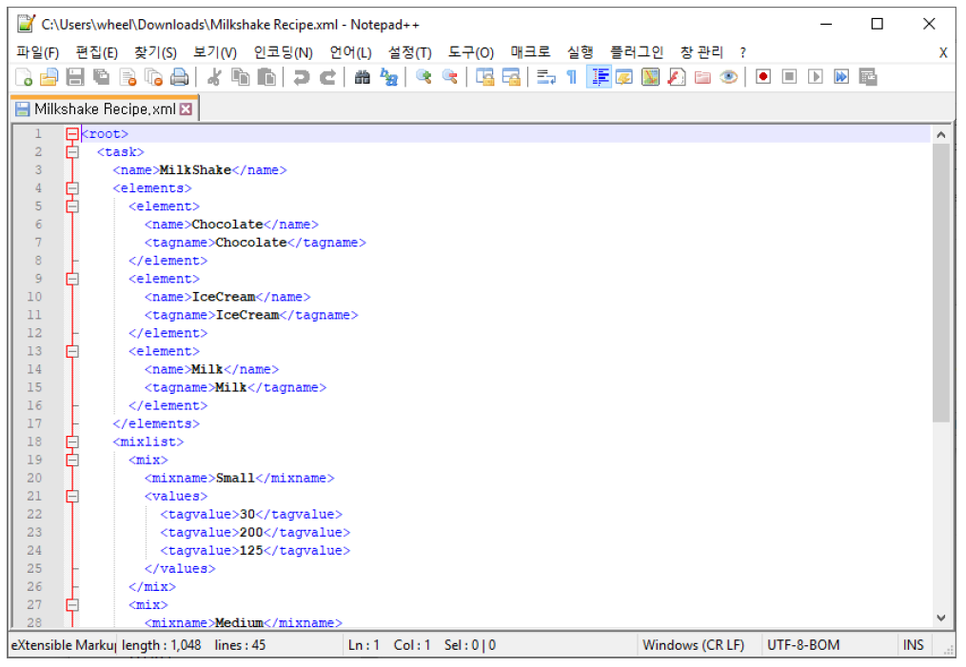

 18 저장한 XML 파일을 열어보면 아래와 같이 레시피 정보가 저장되어있는 것을 알 수 있다.

​

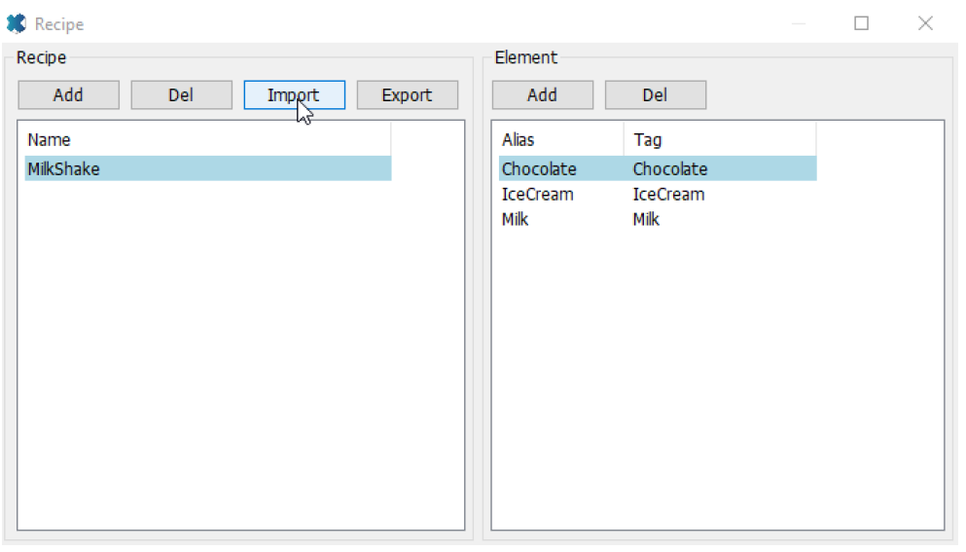

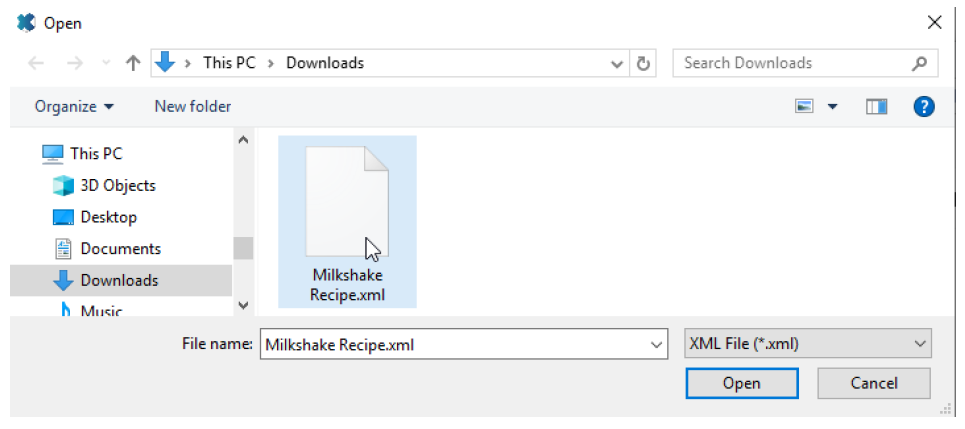

 19 Recipe 창에서 Import 버튼을 누르면 XML 파일을 불러올 수 있는 대화상자가 열린다.

​

 20 이렇게 다른 레시피에서 내보낸 파일을 불러올 수 있다.
