[신규] DNP 3.0 Serial 프로토콜 추가

김이삭 0 131 09.11 10:44

전력, 수력, 가스 등 산업 자동화 분야에서 사용되는 DNP 3.0 Serial Master가 추가되었습니다.

1. 프로토콜 선택

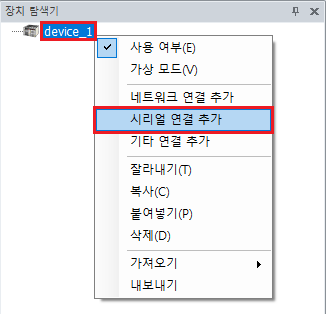

1) 장치 탐색기 → 새 장치 추가 → 시리얼 연결 추가

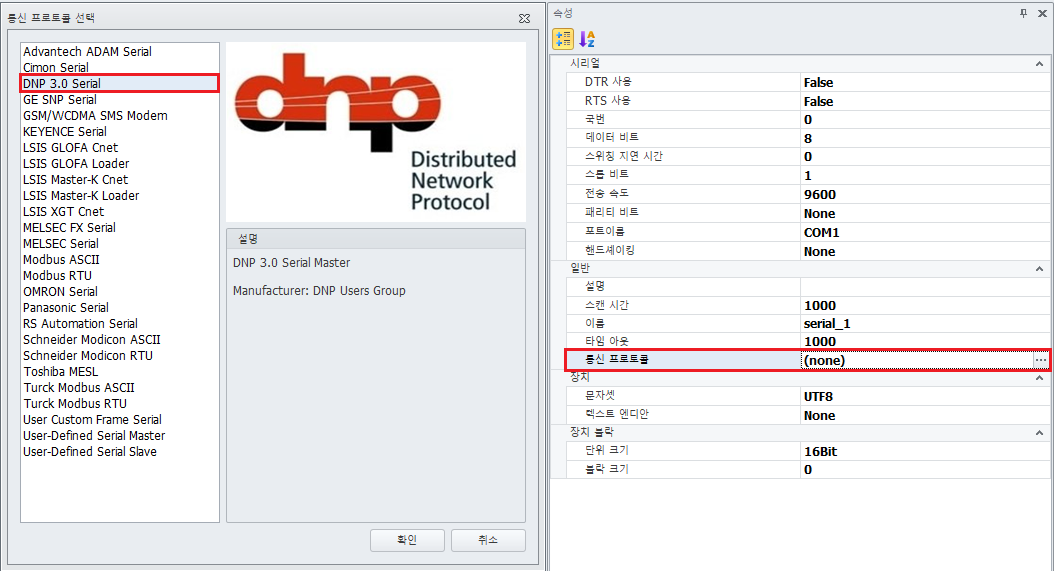

2) 우측의 속성 창에서 통신 프로토콜 선택 후 DNP 3.0 Serial 선택

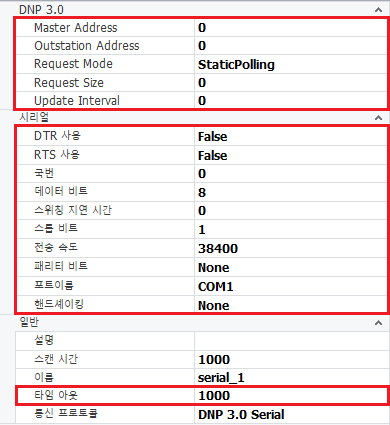

2. 속성 설정

- DNP 3.0

1) Master Address : 마스터(클라이언트)의 주소 (1 ~ 65533)

2) Outstation Address : 아웃스테이션(서버)의 주소(1 ~ 65533)

주의) 마스터와 아웃스테이션은 동일한 주소를 설정할 수 없습니다.

3) Request Mode: 아웃스테이션과 통신 방식을 설정한다.

- StaticPolling : ScanTime마다 모든 태그 값을 갱신한다.

- EventPolling : ScanTime마다 값이 변경된 태그만 갱신한다.

- Unsolicited : 서버가 자발적으로 전송한 변경된 태그 값만 자동으로 갱신한다. 서버가 오랫동안 값을 전송하지 않으면 연결이 자동 종료되므로, 타임아웃을 충분히 길게 설정해 연결이 끊기지 않도록 한다.

4) Request Size: 한 번의 요청에서 가져올 태그 개수를 설정한다.

예시) 총 태그 수가 1,000개이고, Request Size를 100으로 설정하면, 매 요청마다 100개씩 태그를 가져와 10번에 걸쳐 전체를 갱신하게 됩니다.

5) Update Interval: Event Polling 모드 및 Unsolicited 모드에서 전체 태그 값을 주기적으로 갱신하는 간격(분 단위)을 설정한다.

- 시리얼

1) DTR 사용: DTR(Data Terminal Ready) 신호 사용 여부를 설정한다.

2) RTS 사용: RTS(Ready To Send) 신호 사용 여부를 설정한다.

3) 국번: 통신 대상 장치의 Station 번호(ID)를 설정한다.

4) 데이터 비트: 한 프레임에서 데이터 비트의 수를 설정한다.

5) 스위칭 지연 시간: 요청 전환 시 대기 시간(지연 시간)을 설정한다.

6) 스톱 비트: 전송 데이터의 종료를 나타내는 Stop 비트의 수를 설정한다.

7) 전송 속도: 장치와 통신할 때 사용하는 전송 속도를 설정한다.

8) 패리티 비트: 패리티 비트(짝수, 홀수 등)를 설정하여 데이터 오류 검출을 지원한다.

9) 포트이름: 연결할 시리얼 포트(COM1, COM2 등)를 지정한다.

10) 핸드셰이킹: 흐름 제어 방식(RTS, XONXOFF 등)을 설정한다.

3.장치의 포트 확인 방법

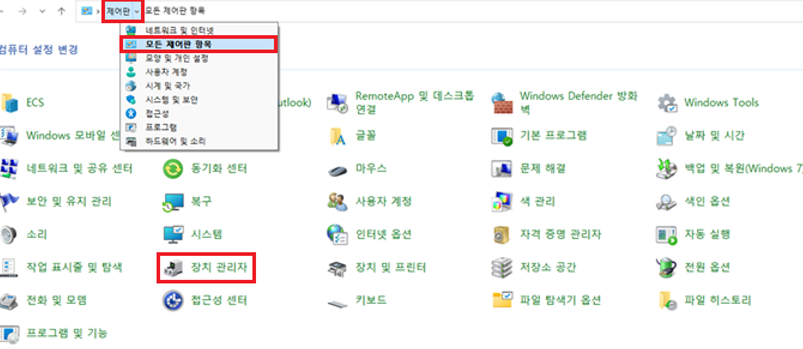

1) 제어판 -> 모든 제어판 항목 -> 장치관리자 선택

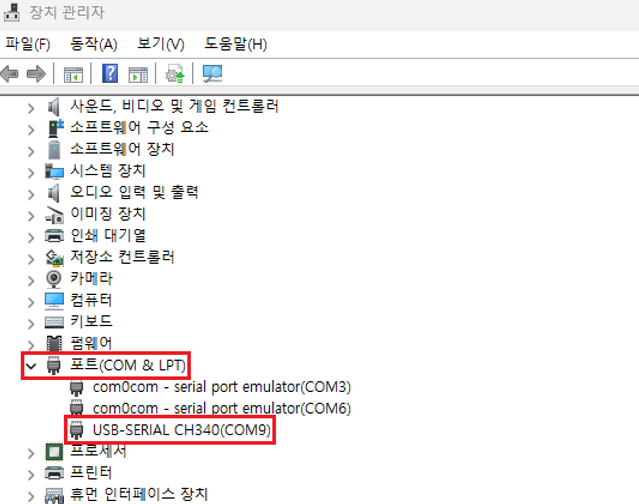

2) 장치관리자에서 포트(COM & LPT)탭을 열어 연결된 Serial Port를 확인.

예시) 사진의 포트는 USB-SERIAL CH340 : COM9가 할당되었습니다.

4. 태그 및 장치 내 주소

예시) Analog Input의 Index = 7은 장치 내 주소에서 AI.7로 사용됩니다.

주의 1) 만약 아웃스테이션(서버)에서 Double 타입을 지원하지 않는 경우, Double 타입 요청 시 타입 오류가 발생할 수 있습니다.

주의 2) 아웃스테이션(서버)에 존재하지 않는 그룹이나 인덱스를 요청할 경우, 인덱스 오류가 발생할 수 있습니다.
