Toshiba Provisor TC200 PLC와 시리얼 통신할 수 있는 통신 드라이버가 추가되었습니다.
1. 프로토콜 선택

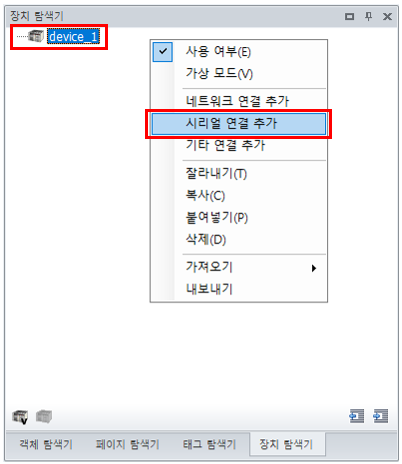

- 장치 탐색기 → 새 장치 추가 → 시리얼 연결 추가

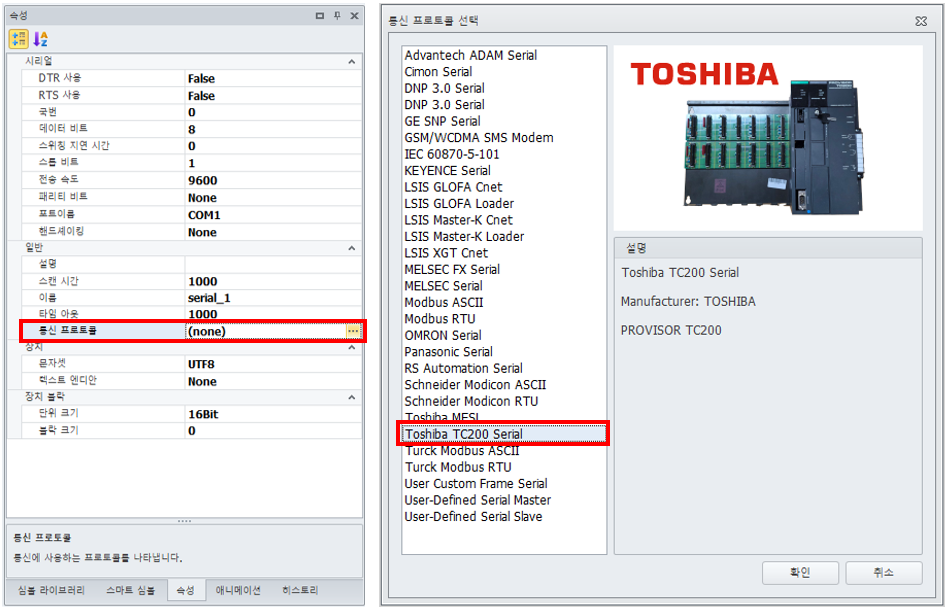

2. 속성 창에서 통신 프로토콜 클릭 후 "Toshiba TC200 Serial" 선택

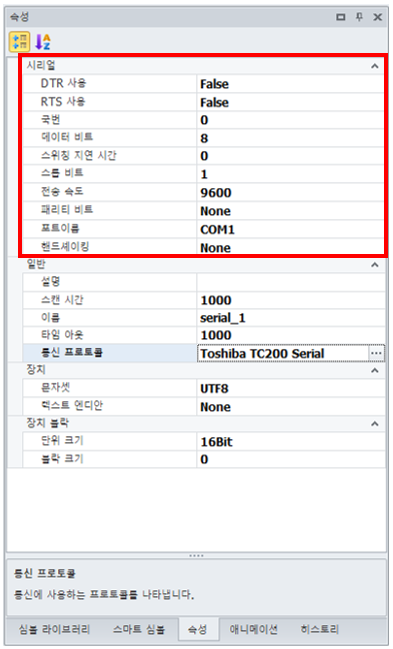

3. 속성 설정
- 시리얼
1) DTR 사용: DTR(Data Terminal Ready) 신호 사용 여부를 설정.
2) RTS 사용: RTS(Ready To Send) 신호 사용 여부를 설정.
3) 국번: 통신 대상 장치의 Station 번호(ID)를 설정.
4) 데이터 비트: 한 프레임에서 데이터 비트의 수를 설정.
5) 스위칭 지연 시간: 요청 전환 시 대기 시간(지연 시간)을 설정.
6) 스톱 비트: 전송 데이터의 종료를 나타내는 Stop 비트의 수를 설정.
7) 전송 속도: 장치와 통신할 때 사용하는 전송 속도를 설정.
8) 패리티 비트: 패리티 비트(짝수, 홀수 등)를 설정하여 데이터 오류 검출을 지원.
9) 포트이름: 연결할 시리얼 포트(COM1, COM2 등)를 지정.
10) 핸드셰이킹: 흐름 제어 방식(RTS, XONXOFF 등)을 설정.
4. 장치의 포트 확인 방법

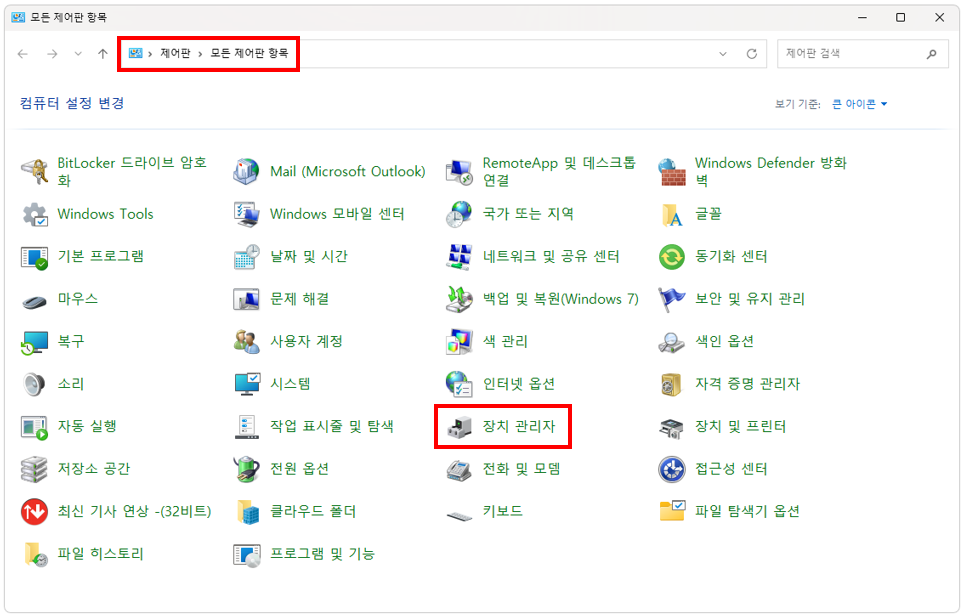

1) 제어판 → 모든 제어판 항목 → 장치 관리자 선택

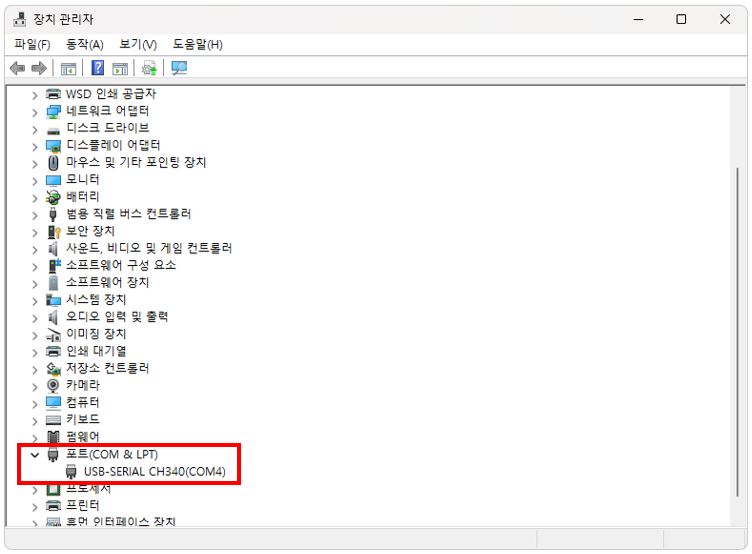

2) 장치 관리자에서 포트(COM & LPT) 탭을 열어 연결된 Serial Port 확인
예시 : 사진의 포트는 USB-SERIAL-CH340에 COM4가 할당됨

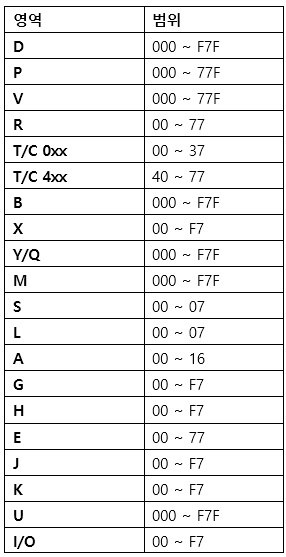

5. 사용 가능한 주소 영역
