센서나 계측기에서 수집된 원시 데이터는 현장 표시 단위와 차이가 있는 경우가 많습니다.

예를 들어 온도 센서의 수치가 358로 들어올 때, 스케일 기능을 적용하면 작업자가 즉시 인지할 수 있는 35.8℃로 자동 변환하여 상위 시스템에 전달할 수 있습니다.

이번 시간에는 X-DAS에서 원시 데이터를 목적에 맞는 실제 엔지니어링 단위로 변환하는 태그 스케일 설정 방법을 소개합니다.

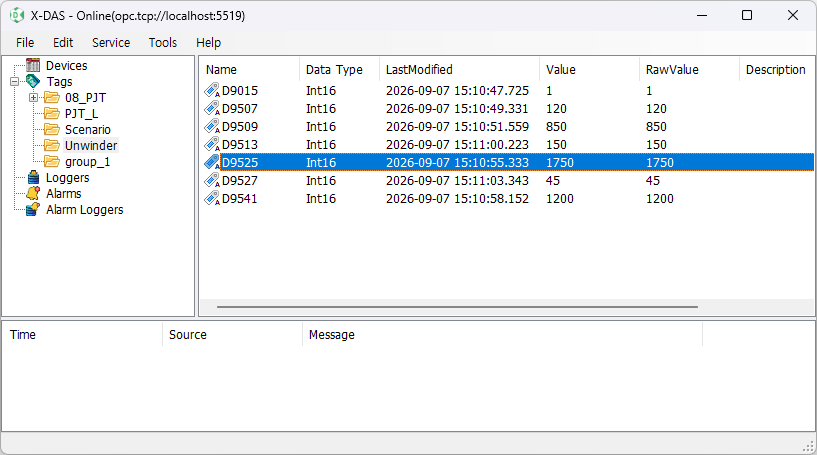

1. X-DAS Studio에서 스케일(Scale)을 설정하고자 하는 아날로그 태그(Analog Tag)를 더블클릭 한다.

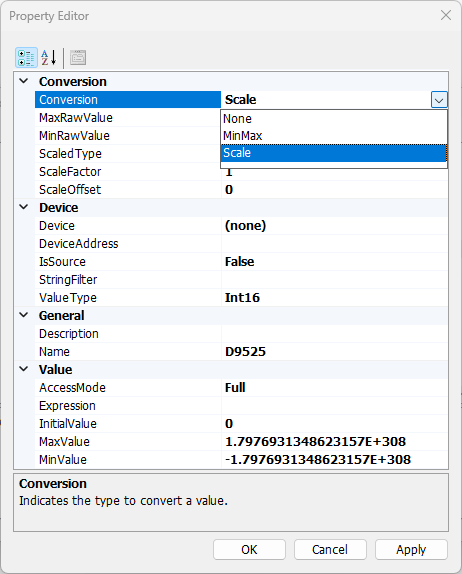

2. 태그 속성(Property Editor) 창이 열리면 변환(Conversion) 속성을 Scale로 설정한다.

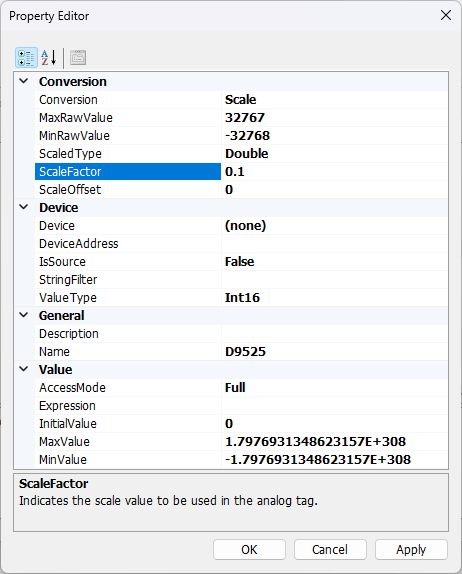

3. 스케일 값(ScaleFactor)을 설정한다.

변환(Conversion)을 Scale로 설정했을 때에 대한 설정 이해하기

· 최종 태그값 = (장치 데이터 값 * 스케일 값(ScaleFactor)) + 오프셋 값(ScaleOffset)

예시) 현재 장치 태그값이 358이며, 아날로그 태그의 변환 설정과 최종 태그값은 아래와 같다.

최종 태그값 = (358 * 0.1) + 5 = 35.8 + 5 = 40.8

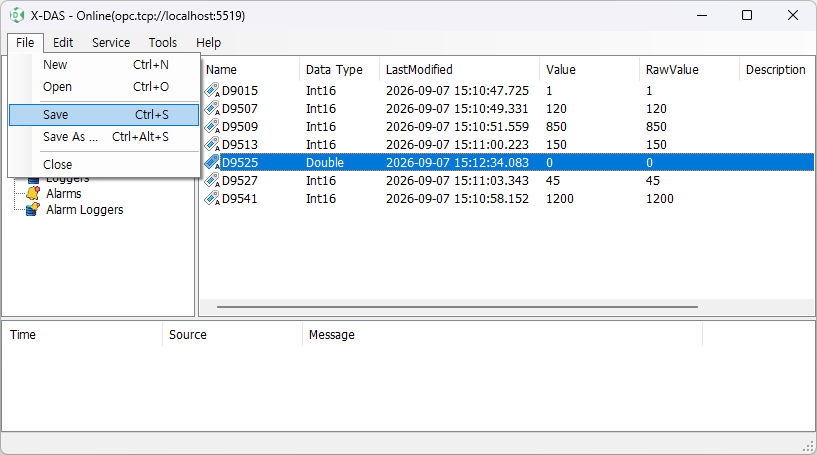

4. 태그 설정을 파일(.xml)로 저장하기 위해 파일(File) 메뉴의 저장(Save)을 실시한다.

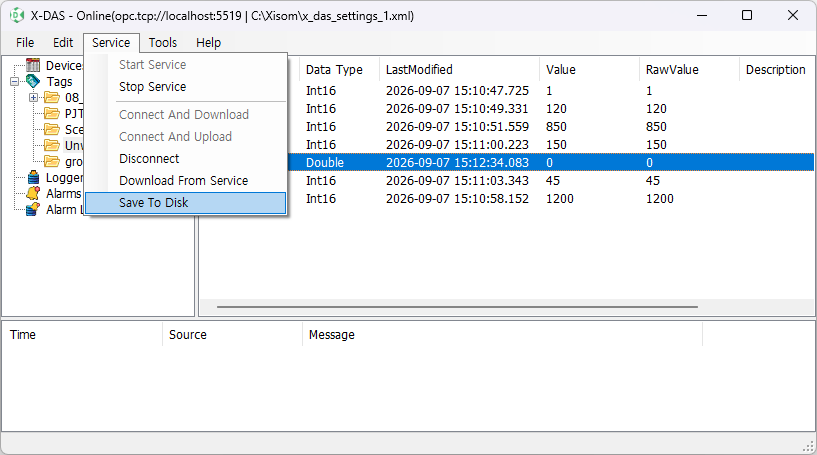

5. 서비스(Service) 메뉴에서 Save To Disk를 클릭하여 변경사항을 저장하고 동기화한다.
