X-SCADA AI의 레시피(Recipe) 기능을 활용하면 설비 운전 값과 생산 조건을 하나의 레시피로 저장하고 손쉽게 적용할 수 있습니다.

반복적으로 사용되는 설정값을 자동화하여 작업 효율을 높이고, 운영 환경에 맞는 표준화된 생산 공정을 구성할 수 있습니다.

또한 제품이나 작업 조건에 따라 다양한 레시피를 관리할 수 있어 생산 전환과 설비 운영을 더욱 유연하게 수행할 수 있습니다.

X-SCADA AI의 Recipe 기능은 제조, 설비, 자동화 등 다양한 산업 환경에서 효율적인 시스템 운영에 활용할 수 있습니다.

1. X-SCADA AI Designer에서 이미지(Image), 텍스트(Text), 사각형(Rectangle) 등을 이용하여 프로젝트를 제작한다.

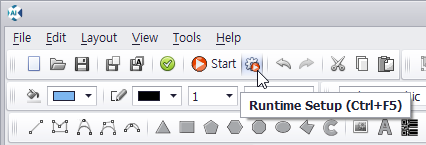

2. 프로젝트 도구모음에서 [실행환경 설정(Runtime Setup)]을 클릭한다.

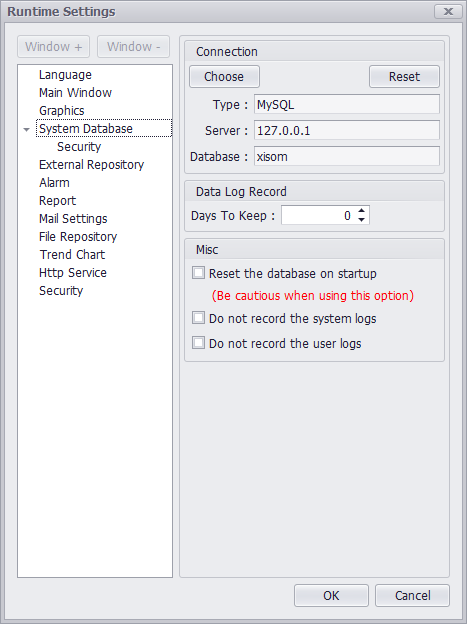

3. 시스템 데이터베이스(System Database)에서 레시피 설정을 저장할 데이터베이스(DB)를 설정한다.

· 시스템 데이터베이스를 별도로 설정하지 않는 경우 프로젝트와 같은 이름을 가진 xid 확장자 파일에 설정이 저장됨

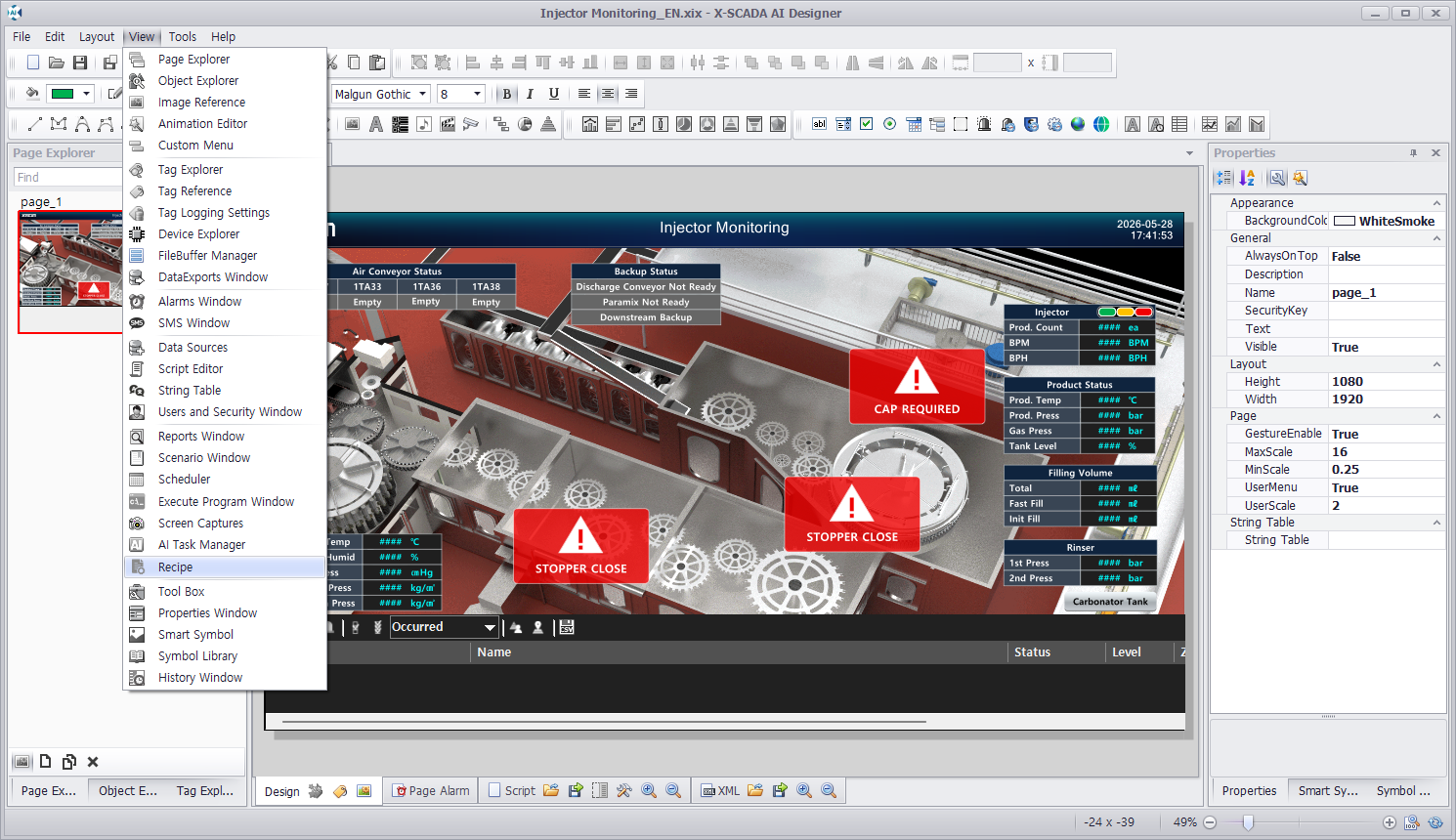

4. 보기(View)에서 레시피(Recipe)를 선택하여 실행한다.

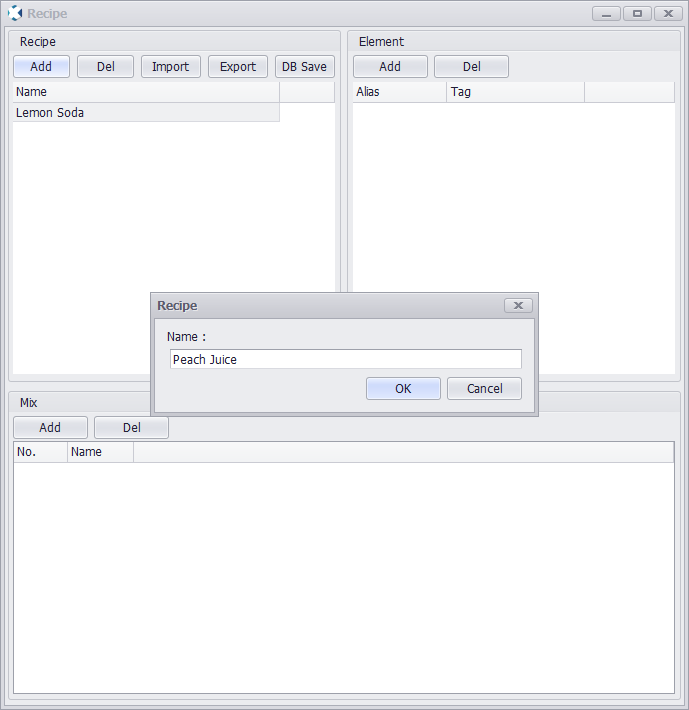

5. 레시피(Recipe) 항목에서 [추가(Add)]를 눌러 새로운 레시피를 추가한다.

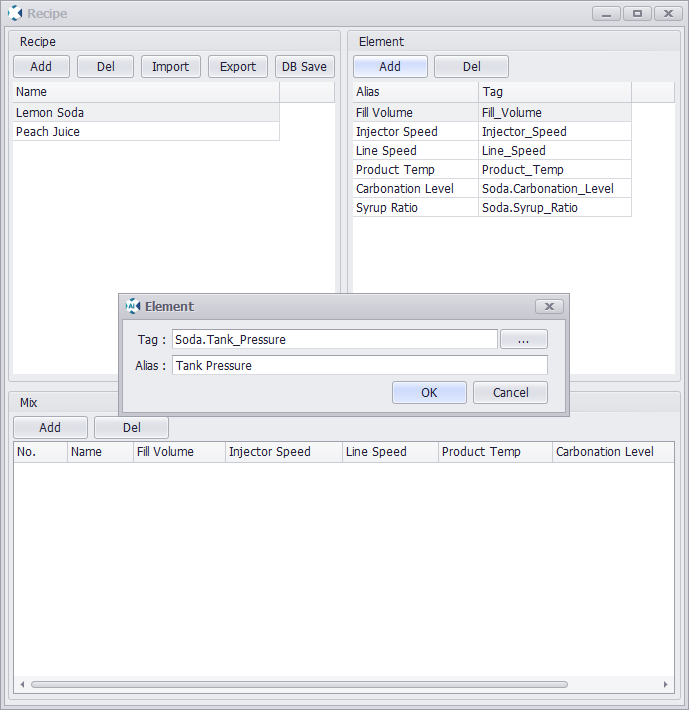

6. 오른쪽에 있는 재료(Element) 항목에서 [추가(Add)]를 눌러 레시피에 사용될 요소들을 추가한다.

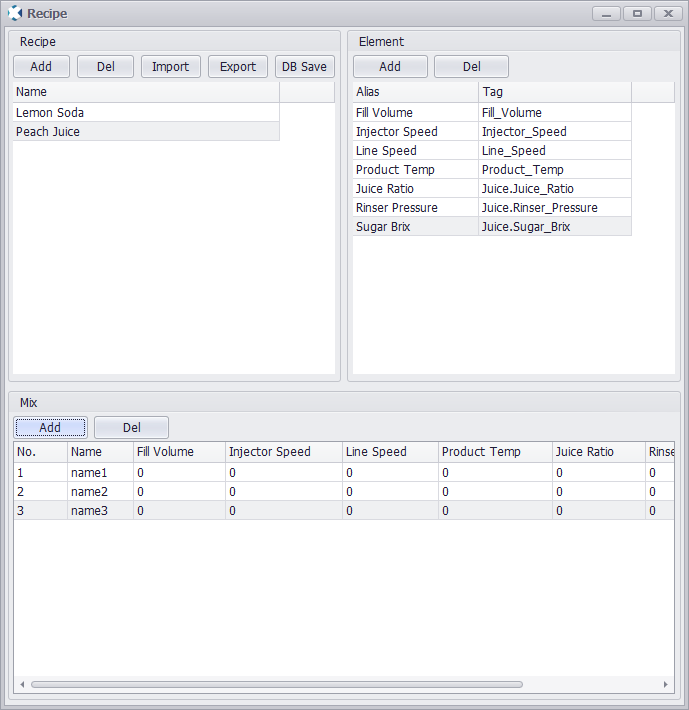

7. 배합(Mix) 항목에서 [추가(Add)]를 눌러 해당 레시피에 사용될 세부 설정들을 추가한다.

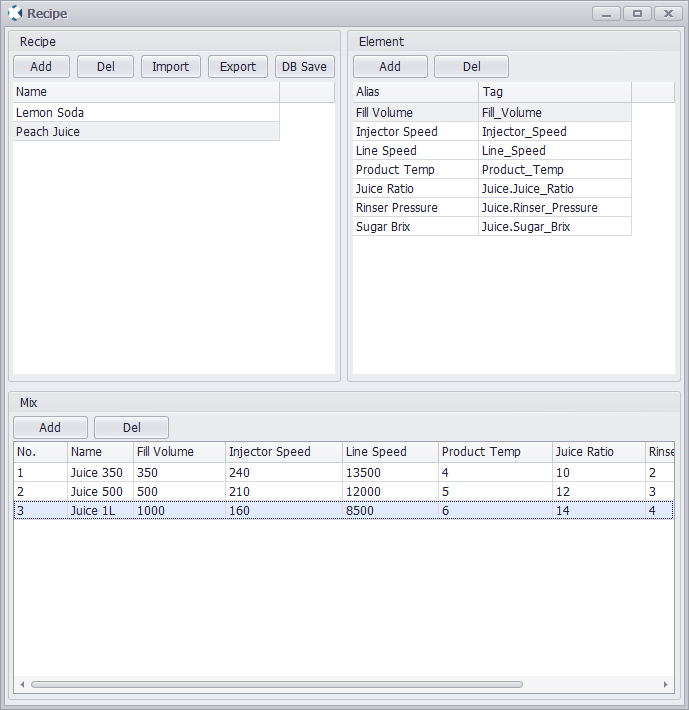

8. 추가된 세부 설정에 다양한 조건 및 설정값들을 세팅한다.

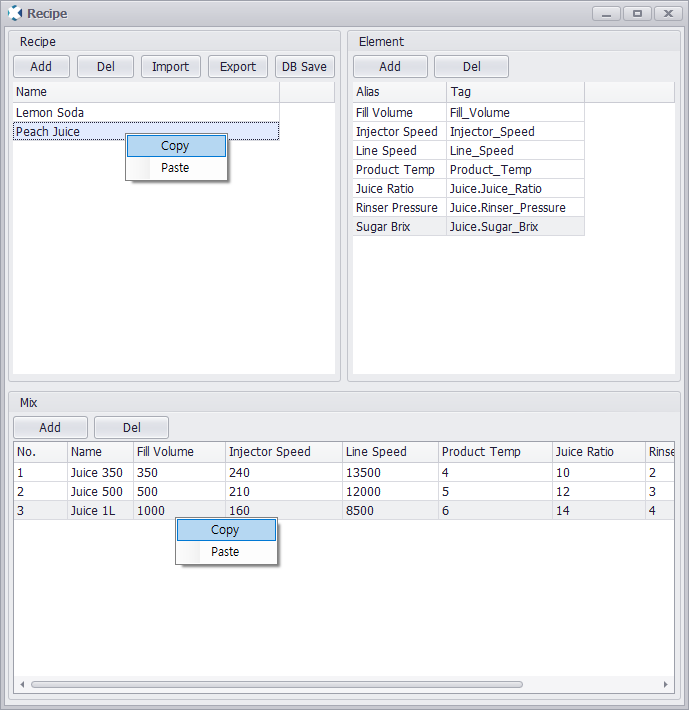

9. 레시피(Recipe) 항목이나 배합(Mix) 항목에서 복사(Copy)/붙여넣기(Paste)하면 더 빠르게 작업할 수 있다.

· 특정 레시피 및 배합을 마우스 오른쪽 클릭하여 해당 메뉴 활성화 가능

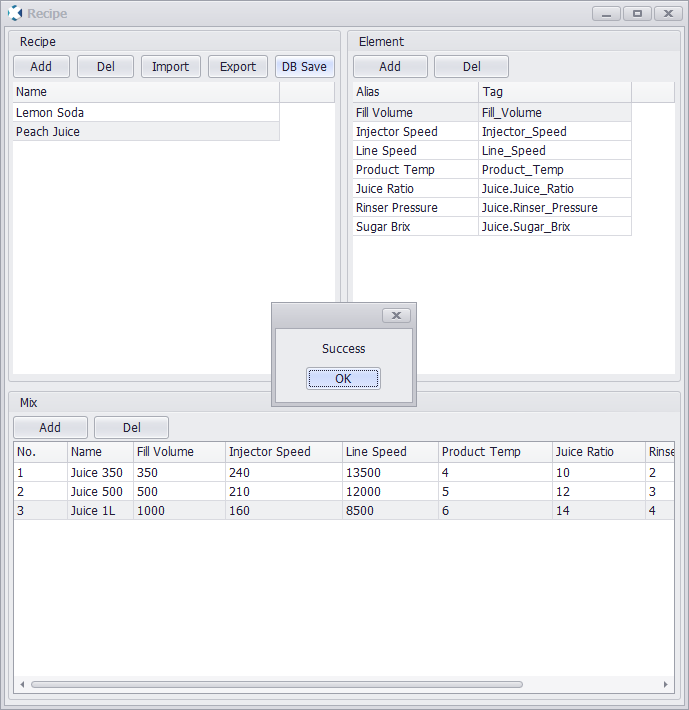

10. 설정을 모두 끝낸 뒤 설정을 저장하기 위해 [DB 저장(DB Save)] 버튼을 눌러 데이터베이스에 저장한다.

· 3번 과정에서 소개된 데이터베이스 설정을 끝마쳤다면 해당 DB에 저장됨

· DB 설정을 안 했다면 프로젝트(.xix)와 동일한 이름을 가진 .xid 확장자 파일에 기록됨

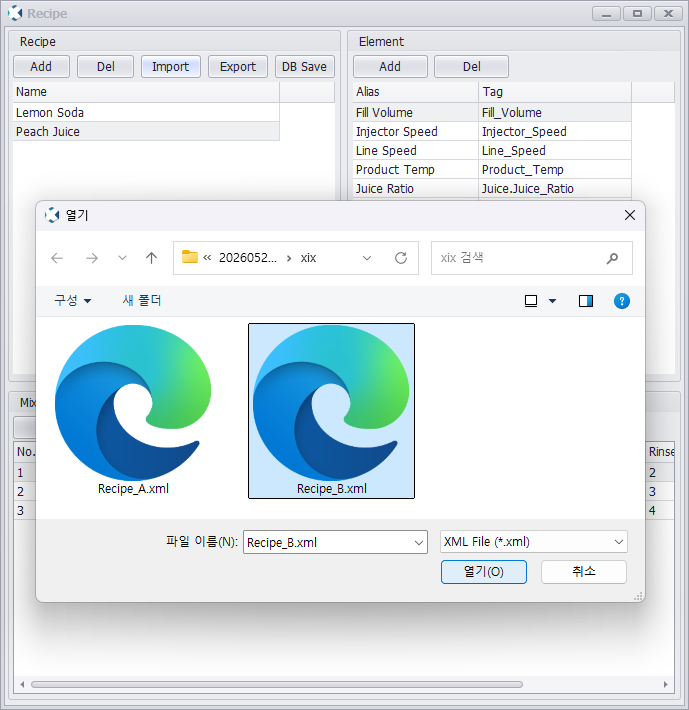

11. [가져오기(Import)]/[내보내기(Export)]를 통해 XML 파일로 관리할 수 있다.

· 파일(.xml)로 저장하지 않아도 X-SCADA AI Database에서 설정을 저장하고 있음

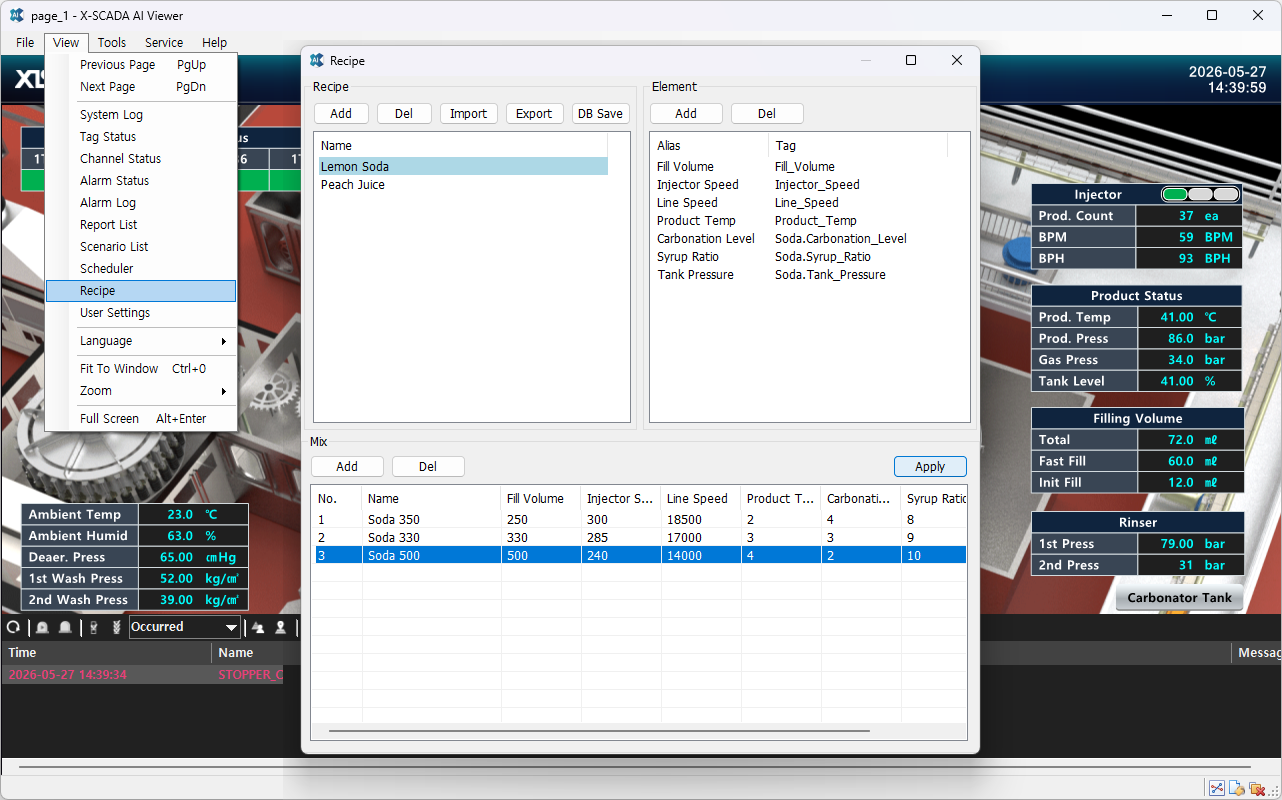

12. X-SCADA AI Viewer로 프로젝트를 실행한 뒤 보기(View)에서 레시피(Recipe)를 눌러 설정을 확인한다.

· 배합(Mix) 항목에서 레시피를 선택 후 [적용(Apply)]을 클릭하여 빠르게 설정 변경 가능
