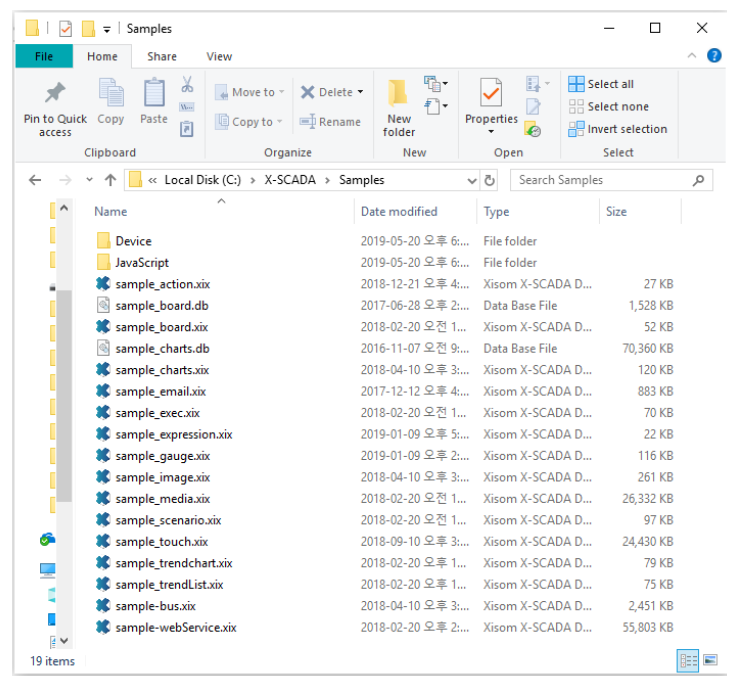

② sample_action.xix 파일을 X-SCADA Designer로 연다.

​

​

​

③ 아래는 본 샘플 페이지의 설명이다.

​

● 1번 페이지

​

● 2번 페이지

​

​

​

​

1. ‘시작_액션페이지’ 페이지 설명

​

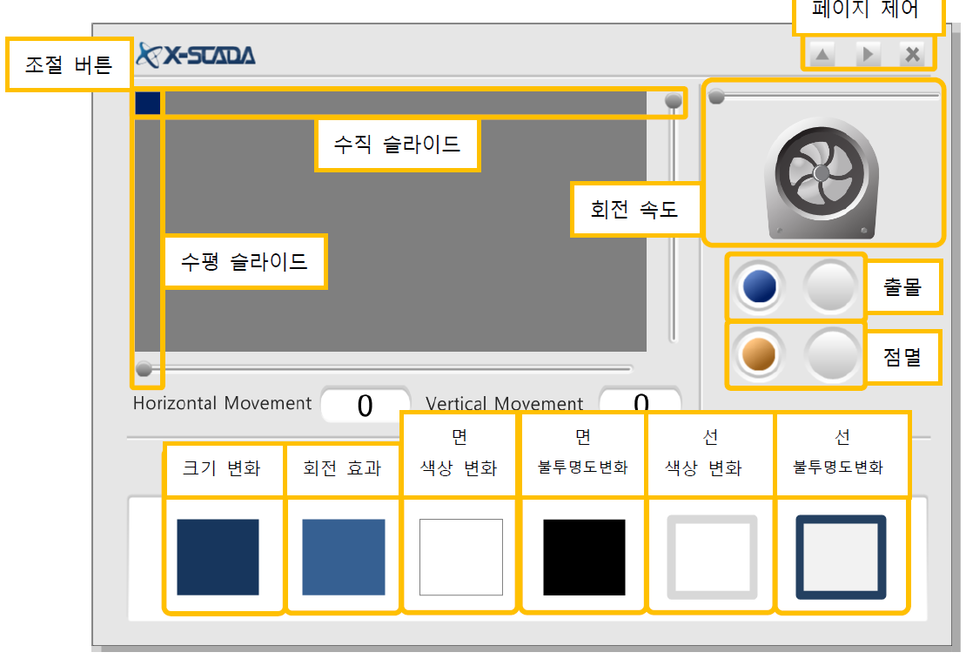

● 시작_액션페이지 설명

​

  (1) 작화 창

   ① 조절버튼 및 조절바 영역

아래는 조절 버튼을 자유자재로 움직여 태그값을 변화시키는 영역이다.

가로 이동은 OP10.A001 태그, 세로 이동은 OP10.A002 태그로 표현한다.

​

​

수평 슬라이드

조절버튼과 수평 조절바에 설정되어있다. OP10.A001 태그에 영향을 미친다.

​

수직 슬라이드

조절버튼과 수직 조절바에 설정되어있다. OP10.A002 태그에 영향을 미친다.

​

   ② 효과 영역

OP10.A001, OP10.A002 두 태그들의 값을 받아 크기 변화, 각도 변화, 선 및 면 색상 변화, 선 및 면 불투명도 변화 같은 효과를 표시하는 영역이다.

​

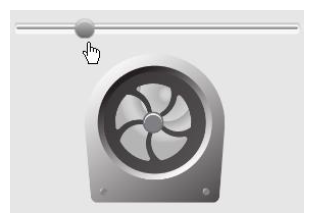

   ③ 회전 속도 영역

회전 속도 영역엔 수평 슬라이드 객체 하나와 회전 속도 효과를 부여받은 팬 객체 하나가 있다. 수평 슬라이드 객체와 팬 객체는 analog_1 태그에 연결되어 있어 수평 슬라이드 객체를 조작하면 그에 따른 팬 객체의 회전 속도 변화를 볼 수 있다.

​

​

   ④ 출몰 및 점멸 영역

본 영역은 아래와 같이 두 버튼과 두 램프로 이루어져 있다.

​

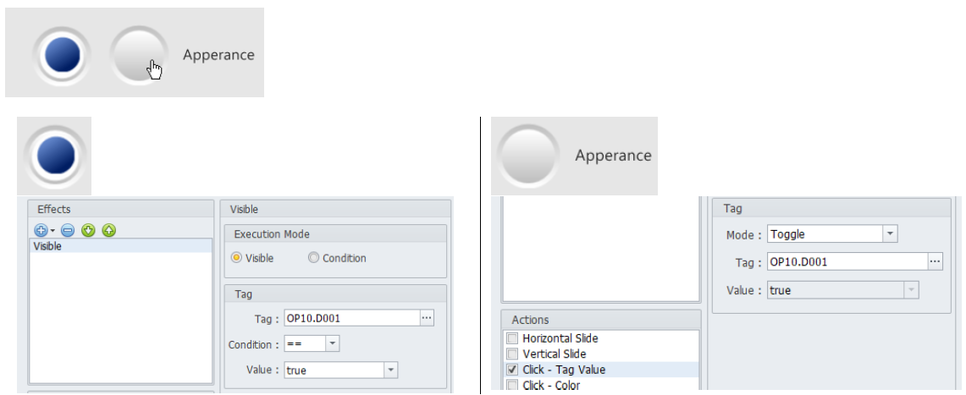

Apperance(출몰) 버튼을 클릭하면 왼쪽에 위치한 파란색 불이 출몰한다.

​

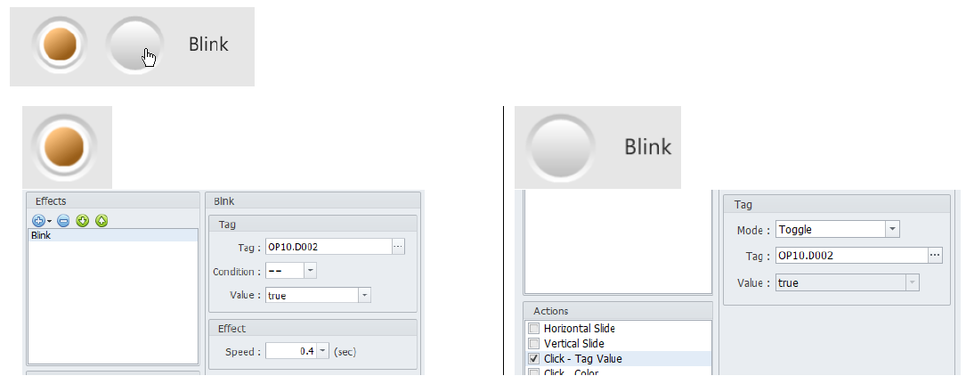

Blink(점멸) 버튼을 클릭하면 왼쪽 노란색 불이 점멸한다.

​

   ⑤ 페이지 제어 영역

다른 페이지로 이동할 수 있는 버튼이다. 아래와 같이 설정되어 있다.

​

​

​

2. 차트_페이지 페이지 설명

​

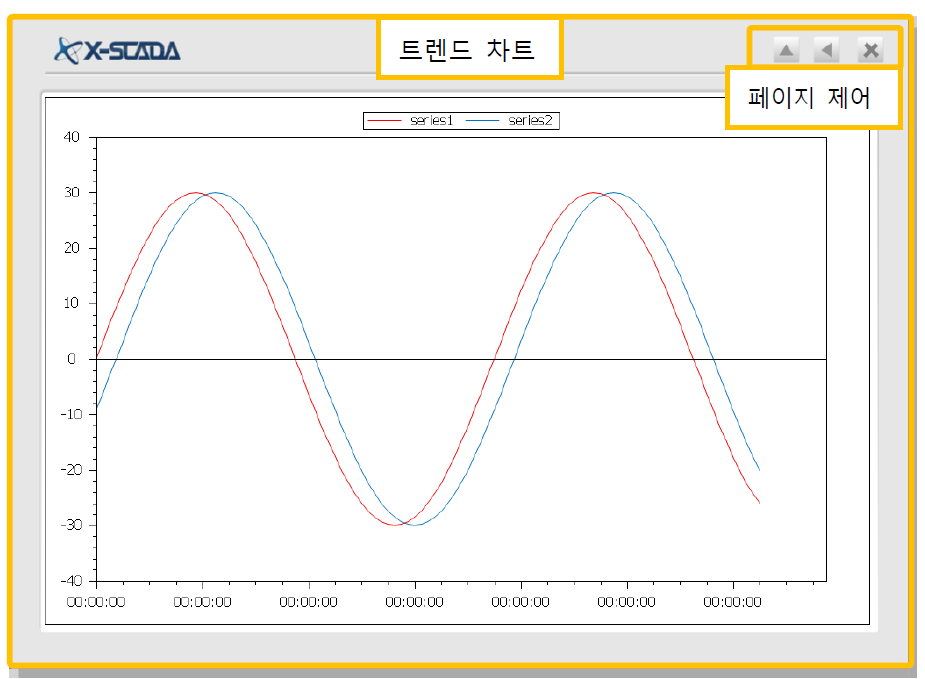

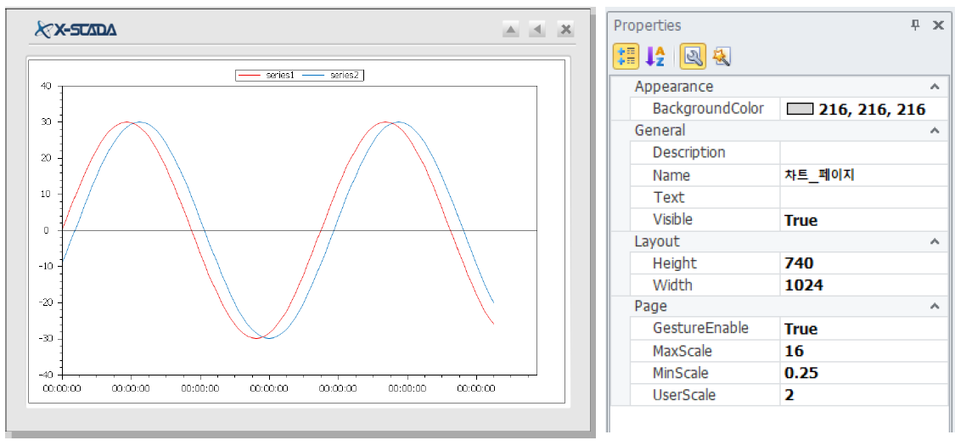

  1) 차트_페이지

​

​

   (1) 작화 창

​

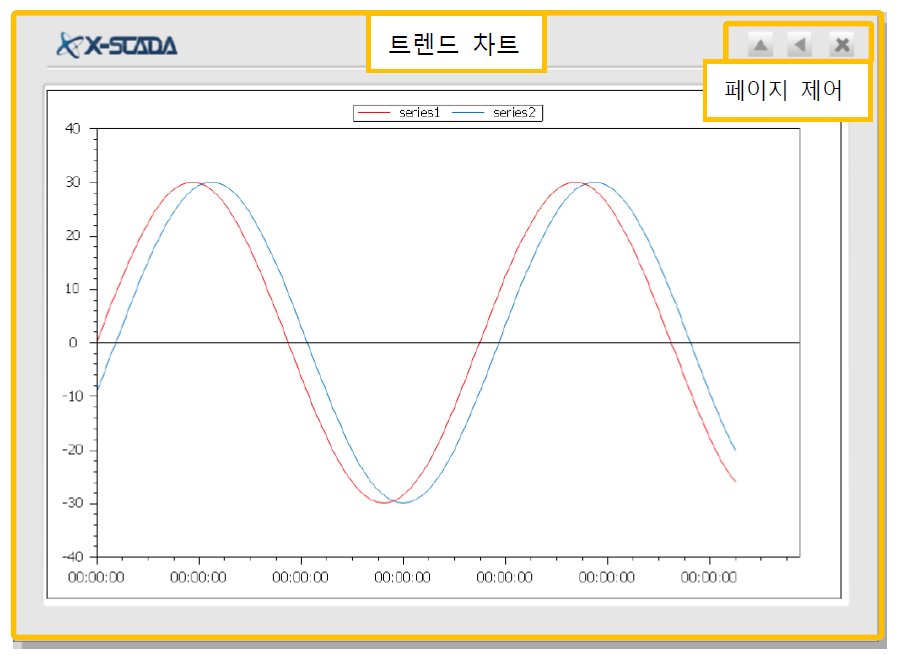

   ① 트렌드 차트

트렌드 차트에는 두 개의 태그가 바인딩되어있다.

본 트렌드 차트에 바인딩된 두 태그는 시작_액션페이지 페이지에서 조작 버튼의 수평/수직 슬라이드와 연결되어있다.

따라서 조작버튼을 자유자재로 움직이면 트렌드 차트도 따라서 태그의 변화를 기록하게 된다.

​

​

   ② 페이지 제어 영역

다른 페이지로 이동할 수 있는 버튼이다. 아래와 같이 설정되어 있다.

​
