X-SCADA AI를 이용해 만든 제련 종합 관리 시스템을 소개합니다.

대부분은 기본 객체인 사각형과 텍스트, 이미지 등을 이용해 구성했지만, 이번 프로젝트는 X-SCADA AI의 스마트 심볼(Smart Symbol) 기능을 활용했습니다.

스마트 심볼이란 각종 속성 및 동작, 효과 등을 미리 설정해둔 객체들의 집합입니다.

효과나 동작 등이 프리세팅(presetting)되어 있기 때문에 사용자는 스마트 심볼을 추가한 뒤 편리하게 화면을 구성할 수 있습니다.

이번 시간에는 자이솜이 운영하는 svglink.com에 있는 스마트 심볼을 불러와 추가하는 방법을 함께 소개합니다.

1. X-SCADA AI Designer로 스마트 심볼 추가하기

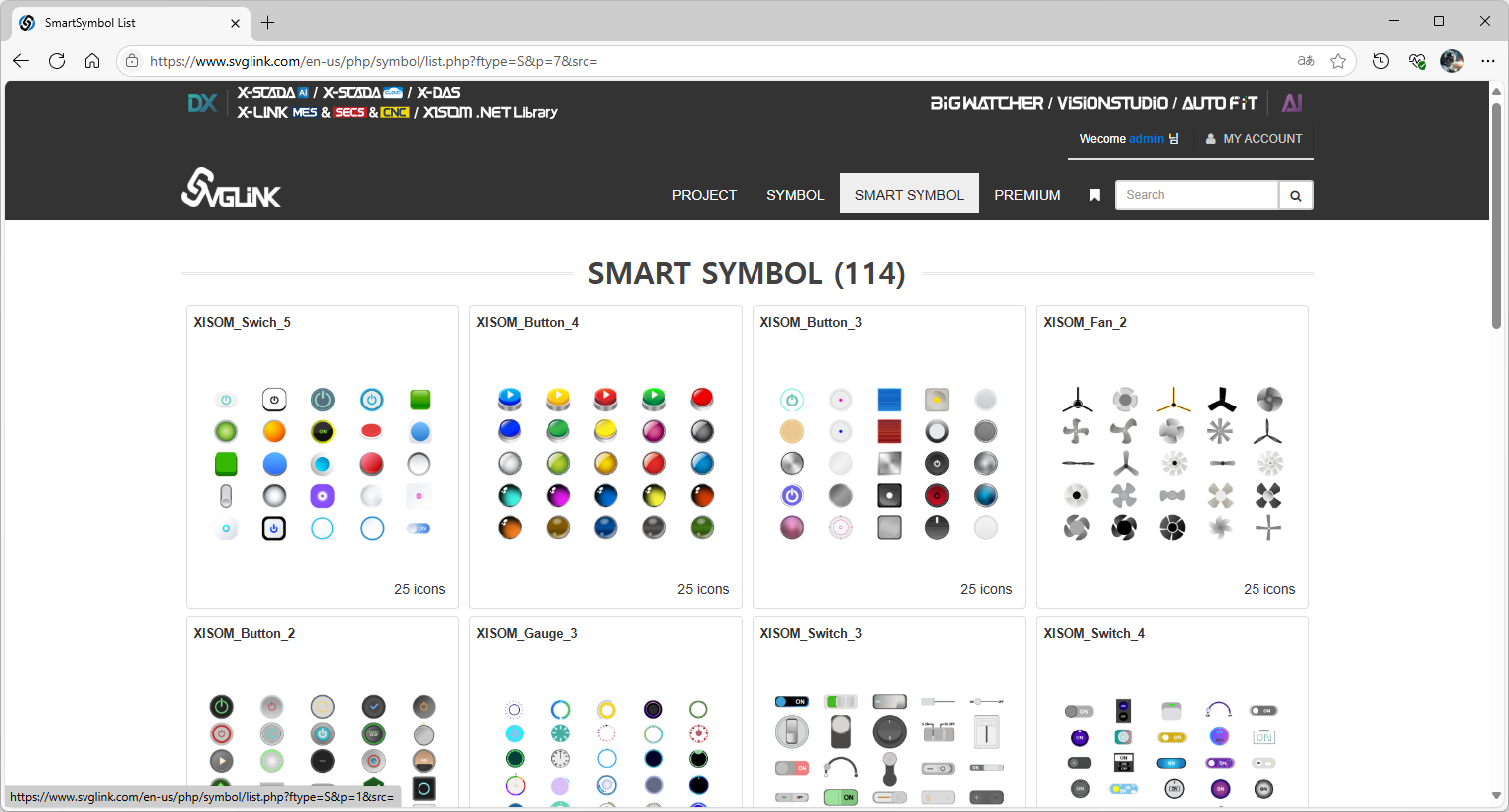

1) https://www.svglink.com/에 접속한 뒤 SMART SYMBOL 메뉴에서 마음에 드는 패키지를 찾는다.

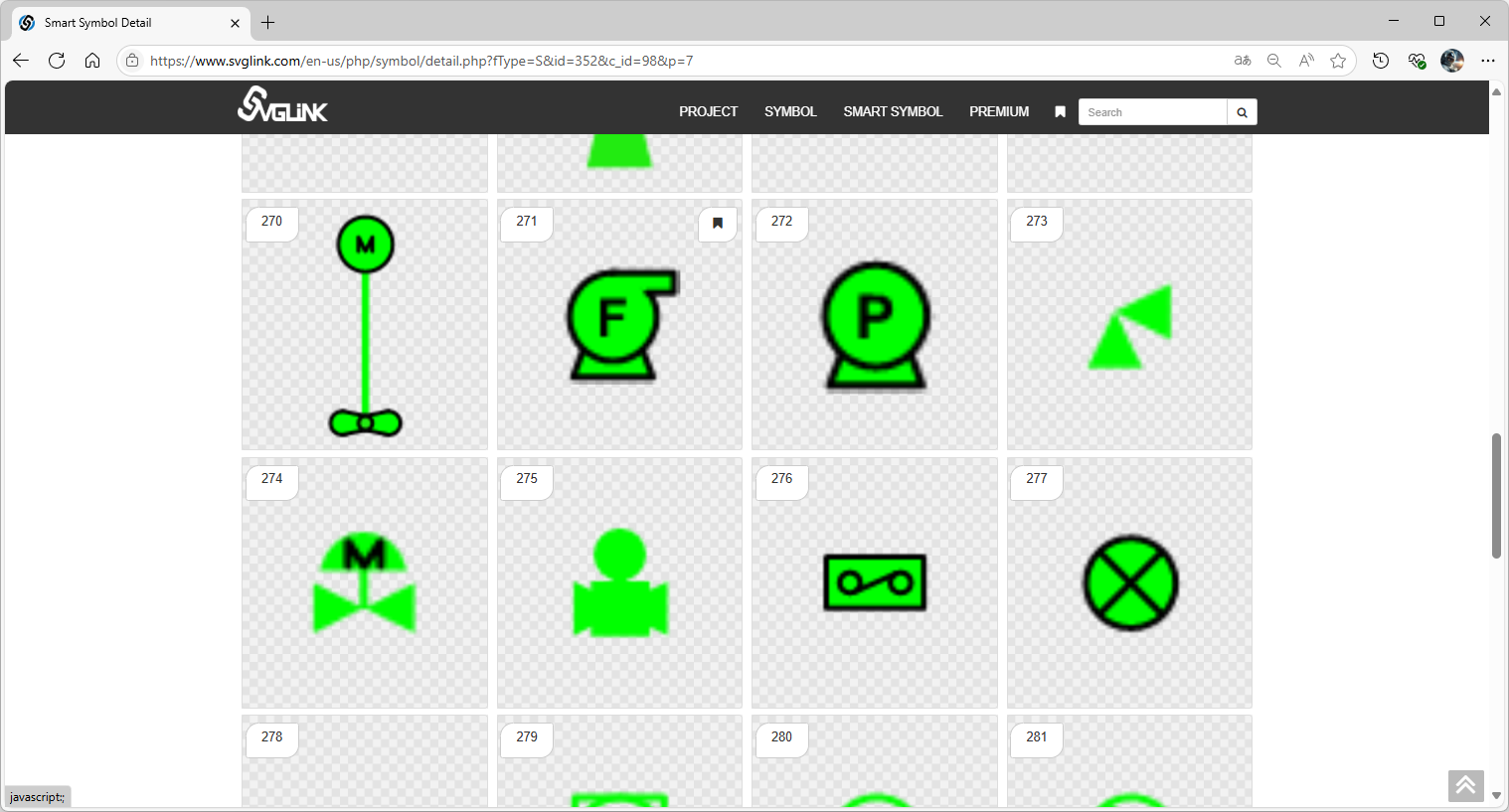

2) 패키지 안에서 마음에 드는 스마트 심볼을 찾은 뒤 왼쪽 위에 있는 번호를 기억한다.

· 스마트 심볼을 X-SCADA AI에서 활용 할 수 있는 방법(2가지)

    ① 스마트 심볼 번호 입력을 통한 다운로드/적용 (회원가입 및 로그인 필요없음)

    ② svglink.com 회원가입 및 로그인 > 스마트 심볼 다운로드 > X-SCADA AI Designer에서 불러와 적용

· 이번 게시글에는 번호 입력을 통해 다운로드하여 적용하는 방법을 소개할 예정입니다.

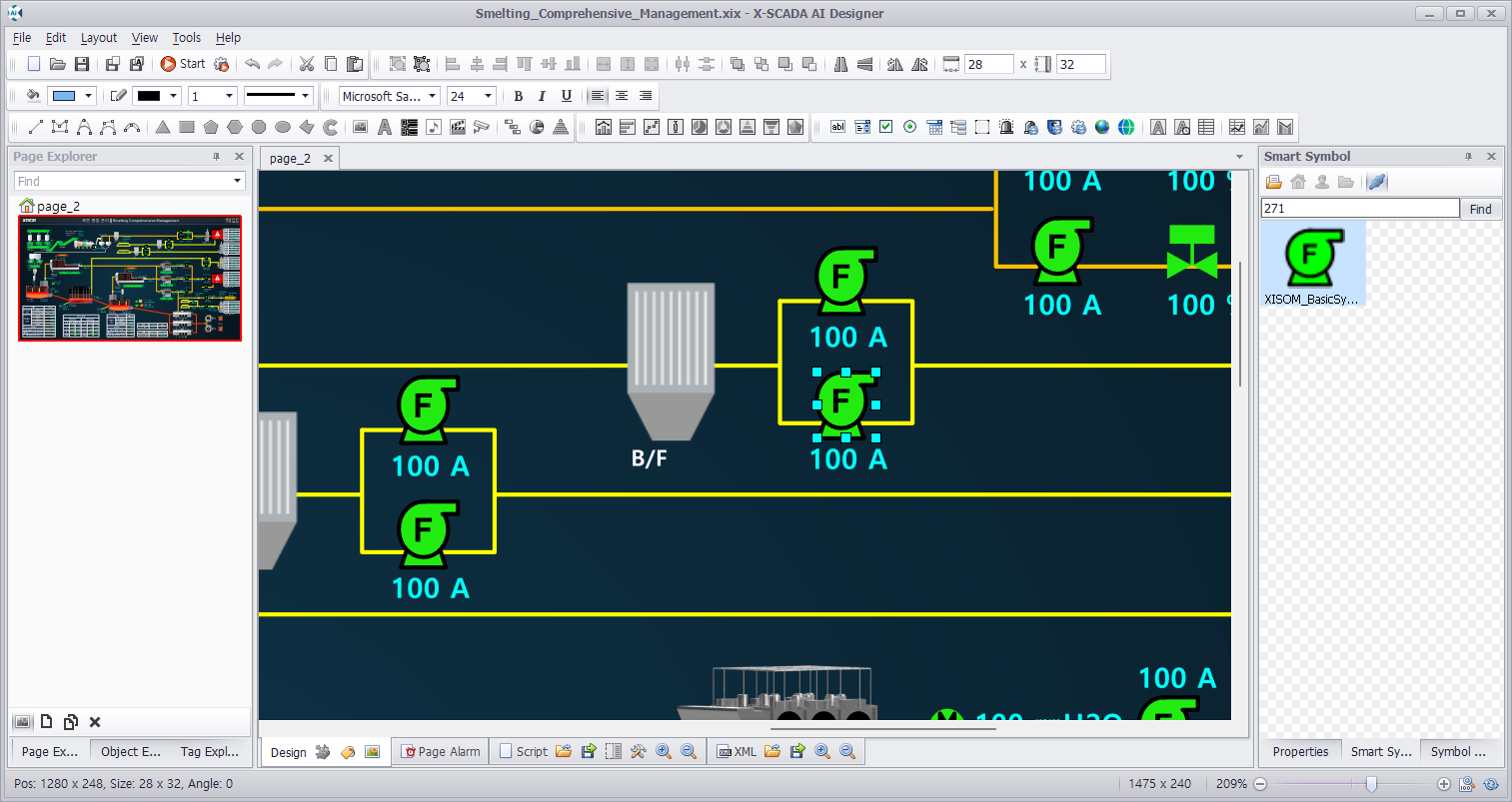

3) X-SCADA AI Designer > 오른쪽 스마트 심볼(Smart Symbol) 탭 > 온라인(Online)에서 스마트 심볼 번호를 입력하여 검색한 뒤 드래그로 화면에 추가한다.

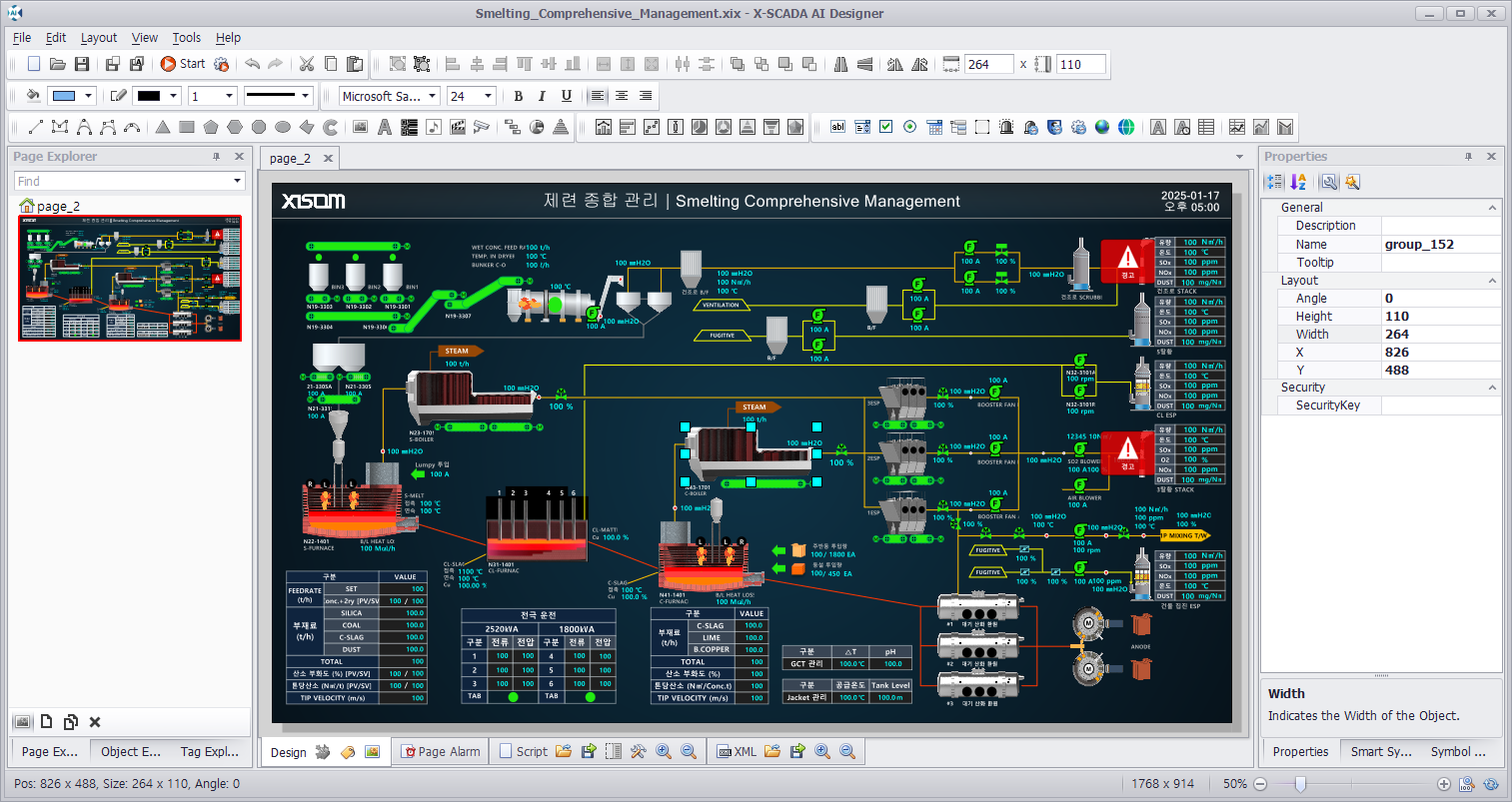

4) 스마트 심볼과 이미지(Image), 텍스트(Text), 사각형(Rectangle) 등을 이용해 화면을 구성한다.

2. X-SCADA AI Viewer로 실행하여 확인하기

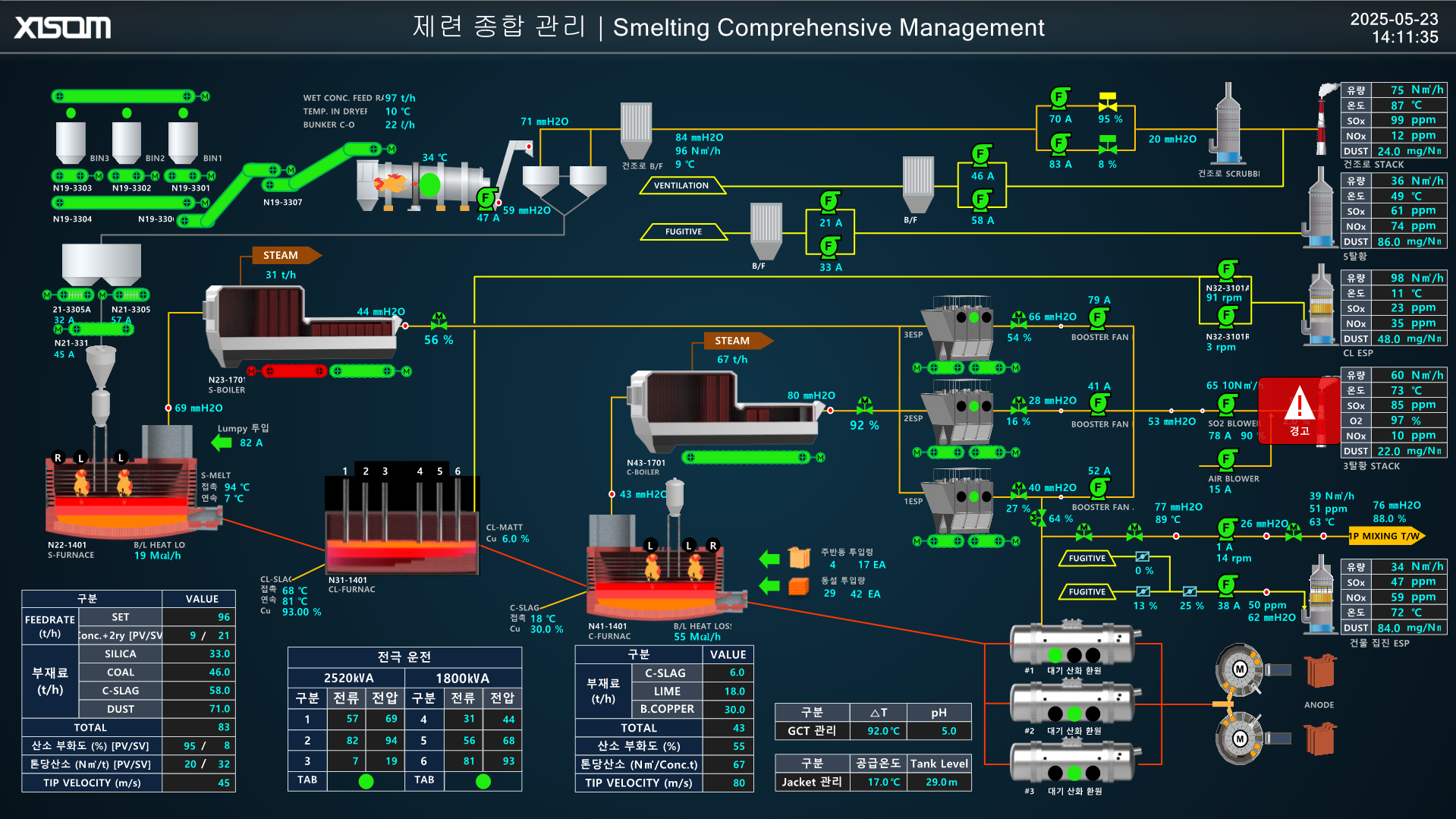

1) 제작한 프로젝트 파일(.xix)을 X-SCADA AI Viewer로 실행한다.

3. X-SCADA의 기능 설정에 대해 더 자세히 알고 싶다면 첨부한 프로젝트 파일(.xix)을 다운로드 받아 실행한다.
