X-SCADA AI를 이용해 만든 배터리 공정 모니터링 시스템을 소개합니다.

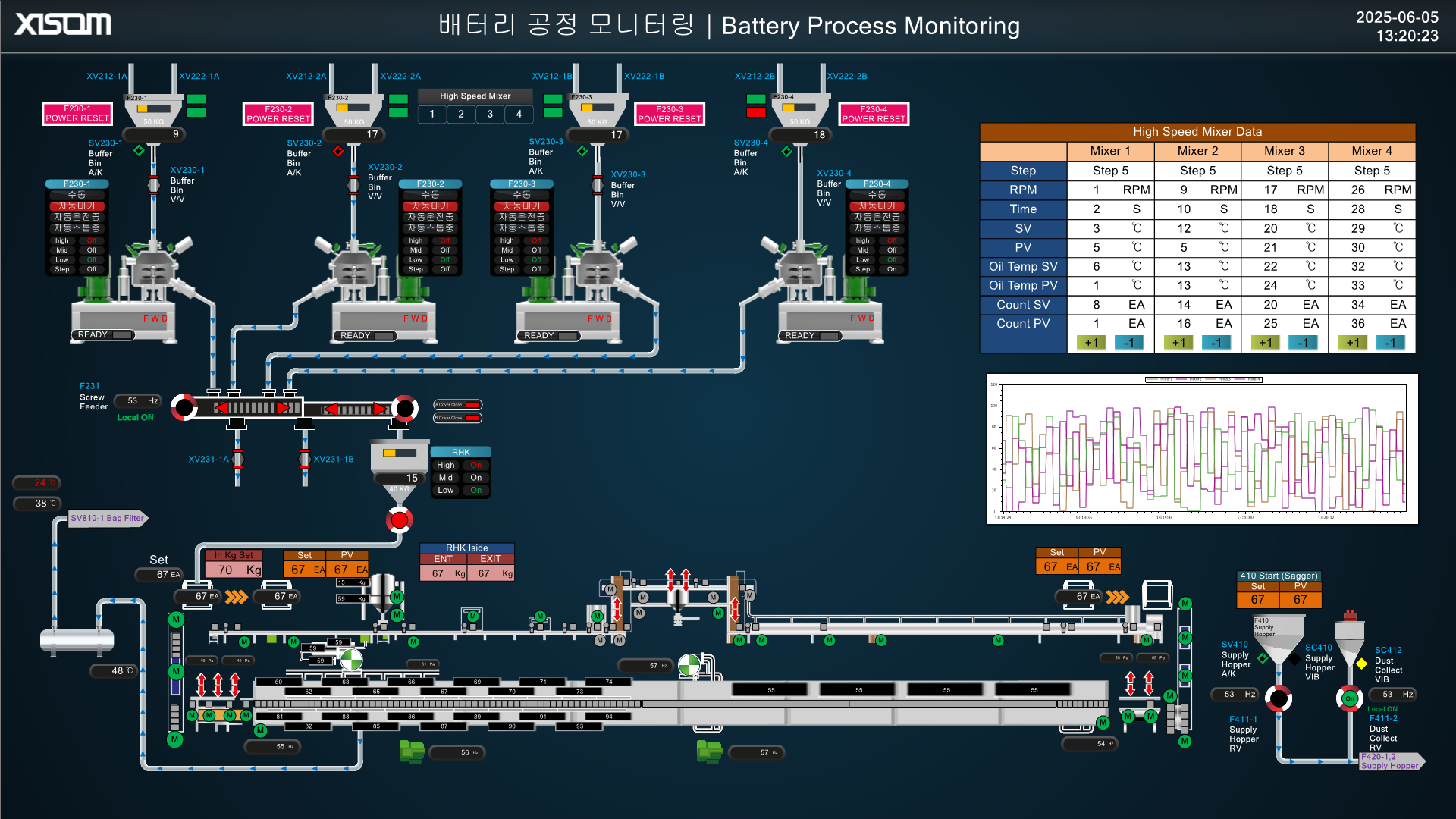

생산 공정과 주요 설비들을 한눈에 볼 수 있는 모습으로 구성했습니다.

다양한 객체들과 기능들을 이용했지만, 이번 샘플 소개에서는 트렌드차트(TrendChart)와 GIF 이미지 사용 방법에 대해 간단히 소개하는 샘플을 제작했습니다.

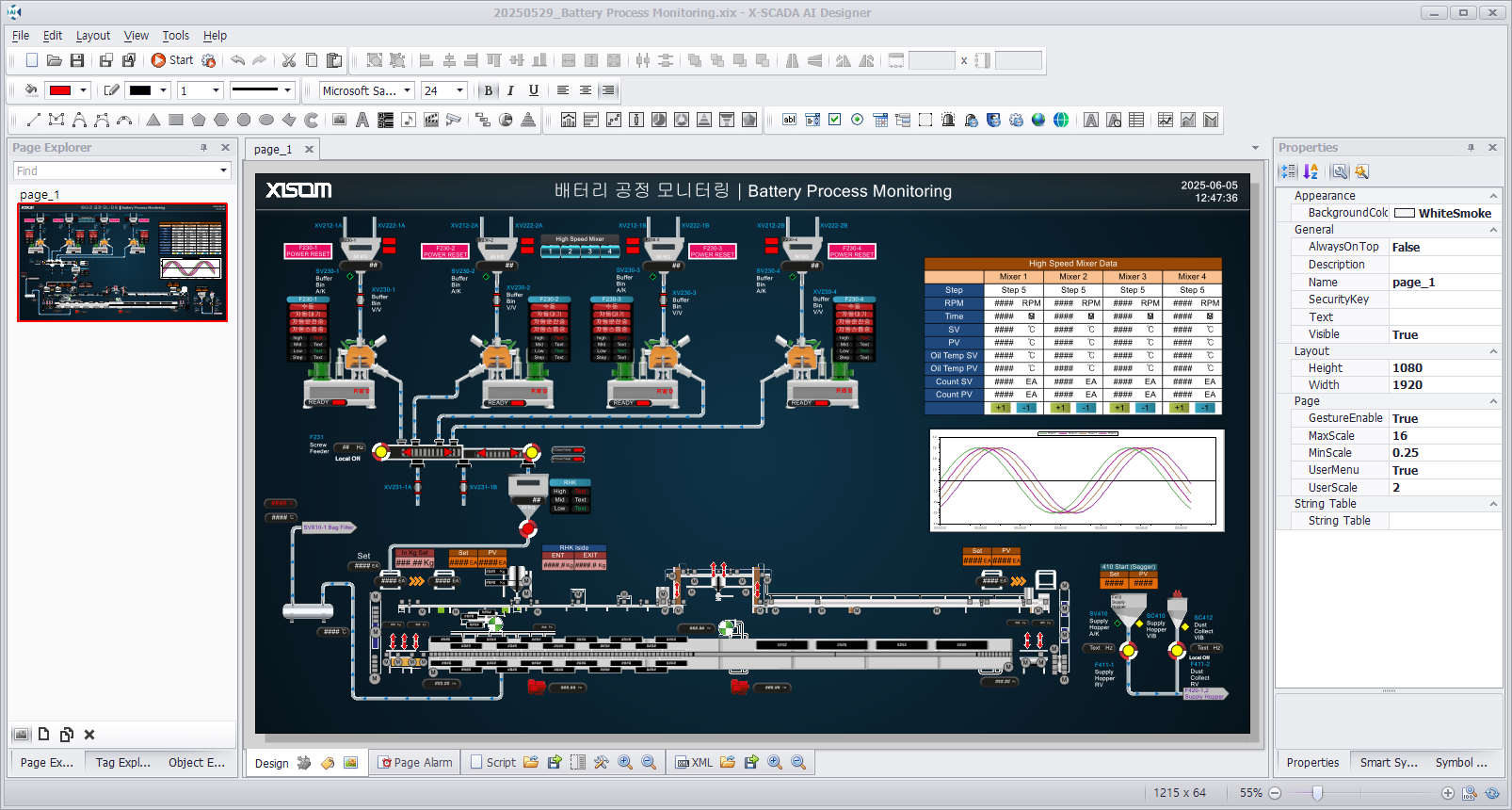

1. 이미지(Image)와 텍스트(Text), 트렌드차트(TrendChart) 등을 이용해 화면을 작화한다.

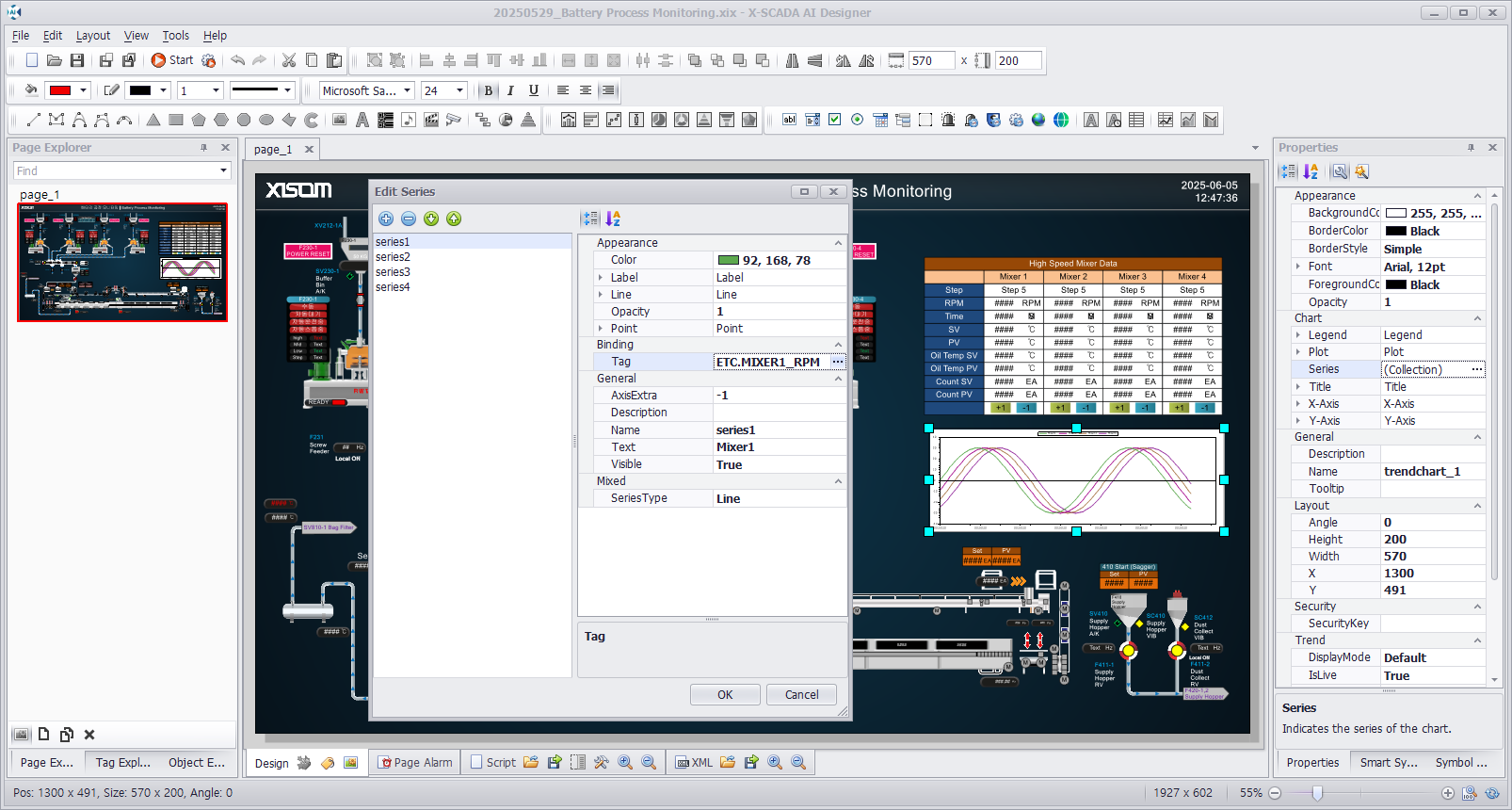

2. 트렌드차트(TrendChart) 선택 후 속성(Properties) > 차트(Chart) > 시리즈(Series)에서 차트에서 표현할 데이터들을 설정한다.

· 더 자세한 따라하기는 EDUCATION > 2.2 트렌드 차트&뷰 게시글(클릭시 이동)을 참고한다.

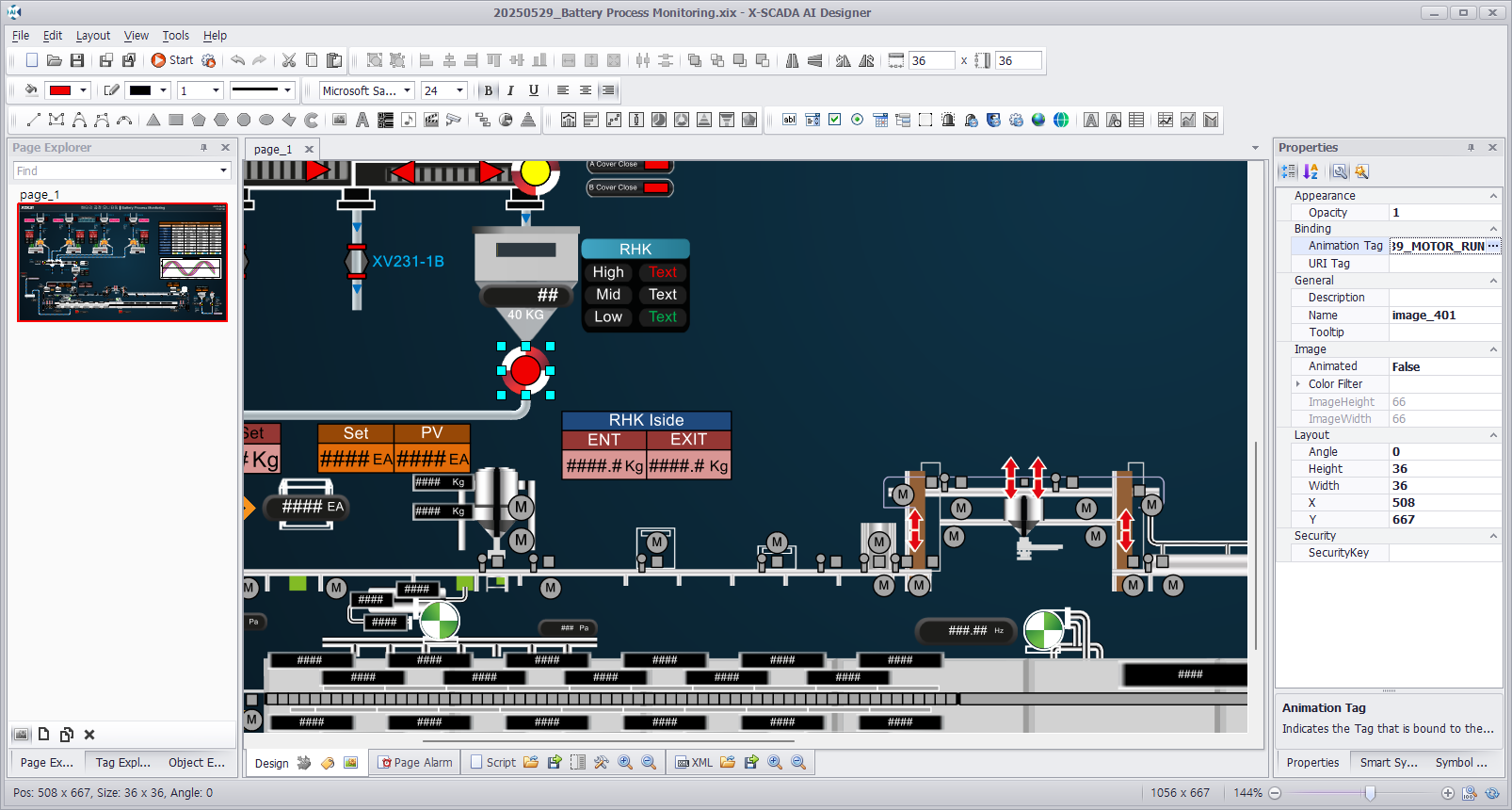

3. GIF 이미지 선택 후 속성(Properties) > 바인딩(Binding) > 애니메이션 태그(Animation Tag)를 설정한다.

· 설정한 태그 유형과 값에 따라 GIF 애니메이션 동작 여부가 결정된다.

■ 아날로그 태그 (Analog Tag) : 값이 0이면 멈춤, 0이 아닌 값이면 재생

■ 디지털 태그 (Digital Tag) : 값이 False면 멈춤, True면 재생

■ 문자열 태그 (String Tag) : 값이 없으면 멈춤, 어떠한 문자라도 있으면 재생

4. 실제 동작 모습이나 설정이 궁금하다면 첨부한 프로젝트 파일(.xix)을 다운로드 받아 실행한다.
