X-SCADA AI를 이용해 만든 코팅 기기 라인 모니터링 시스템을 소개합니다.

주요 설비에 대한 핵심적인 데이터들을 한 눈에 모니터링 할 수 있도록 구성되어 있습니다.

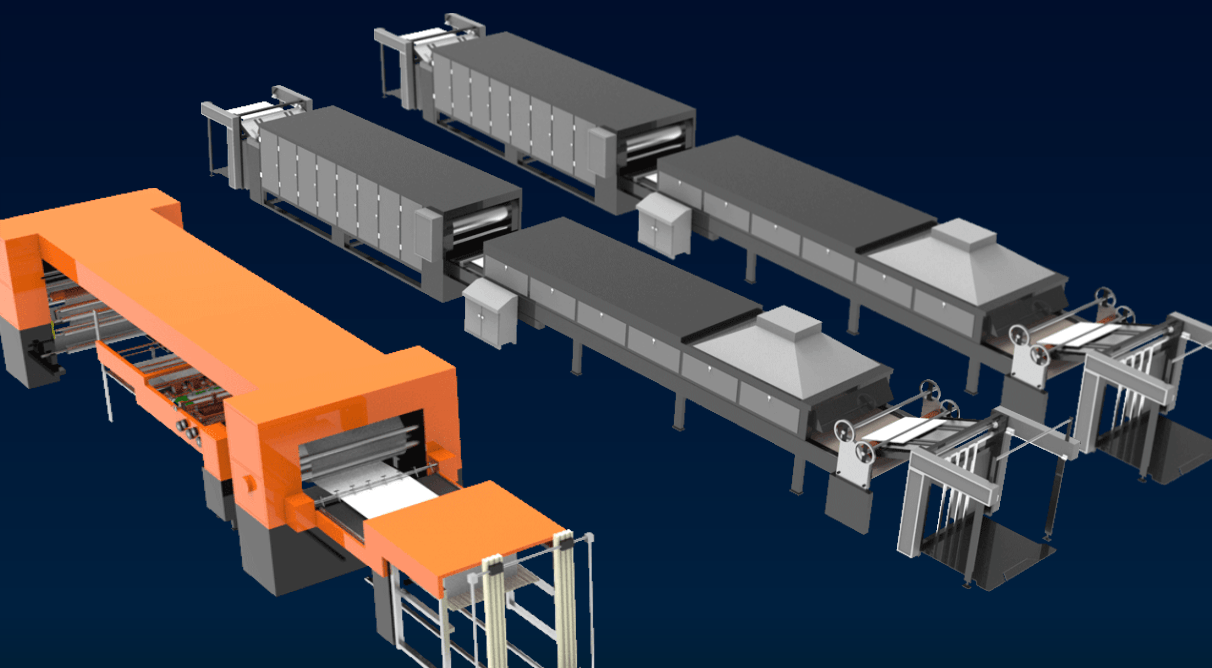

실제 현장과 동일한 움직임을 표현하기 위해 GIF 이미지를 추가한 뒤 태그와 연동시키는 방식도 함께 소개합니다.

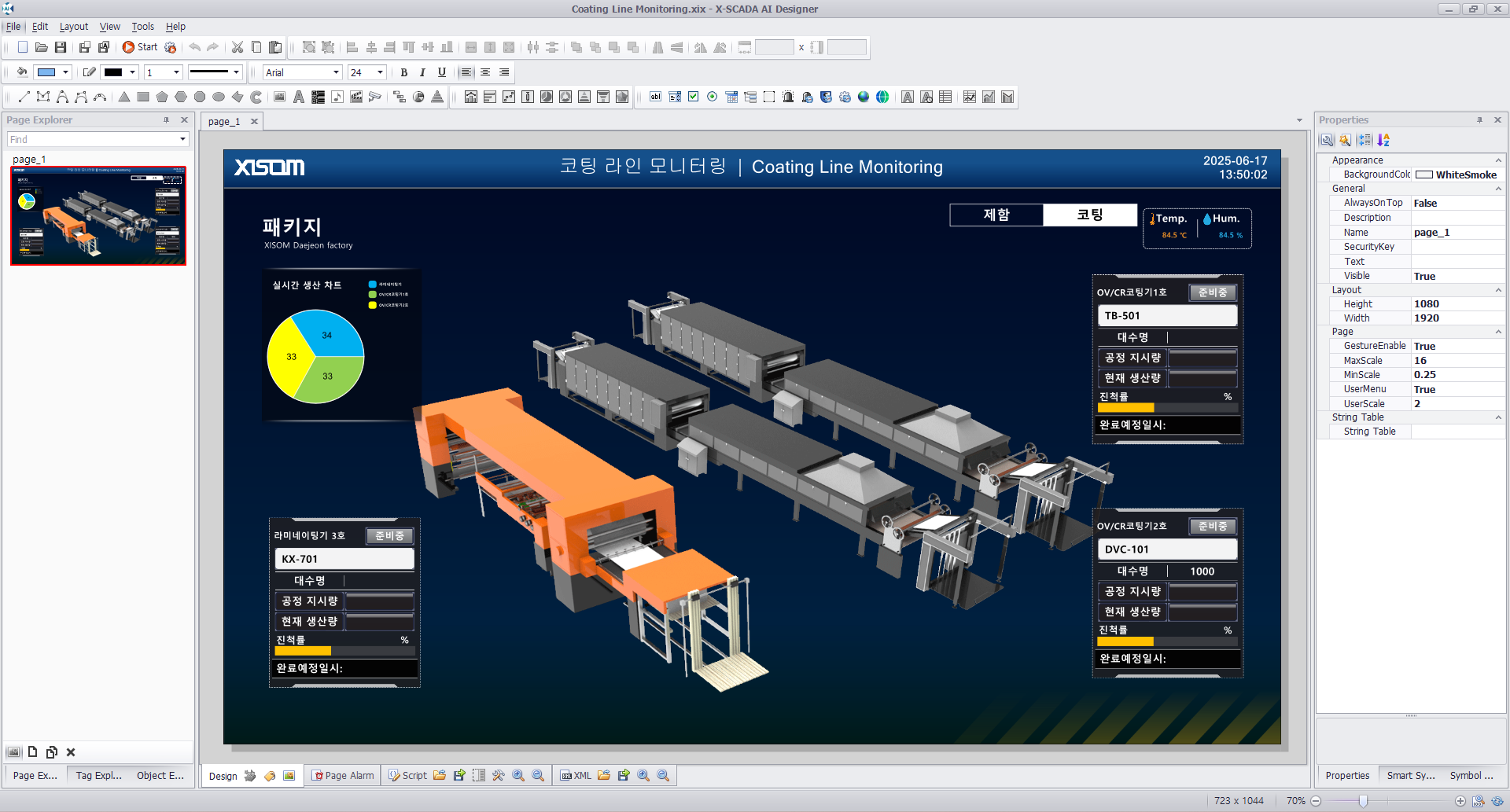

1. 이미지(Image)와 텍스트(Text), 파이아트(PieArt)와 바아트(BarArt) 등을 이용해 화면을 작화한다.

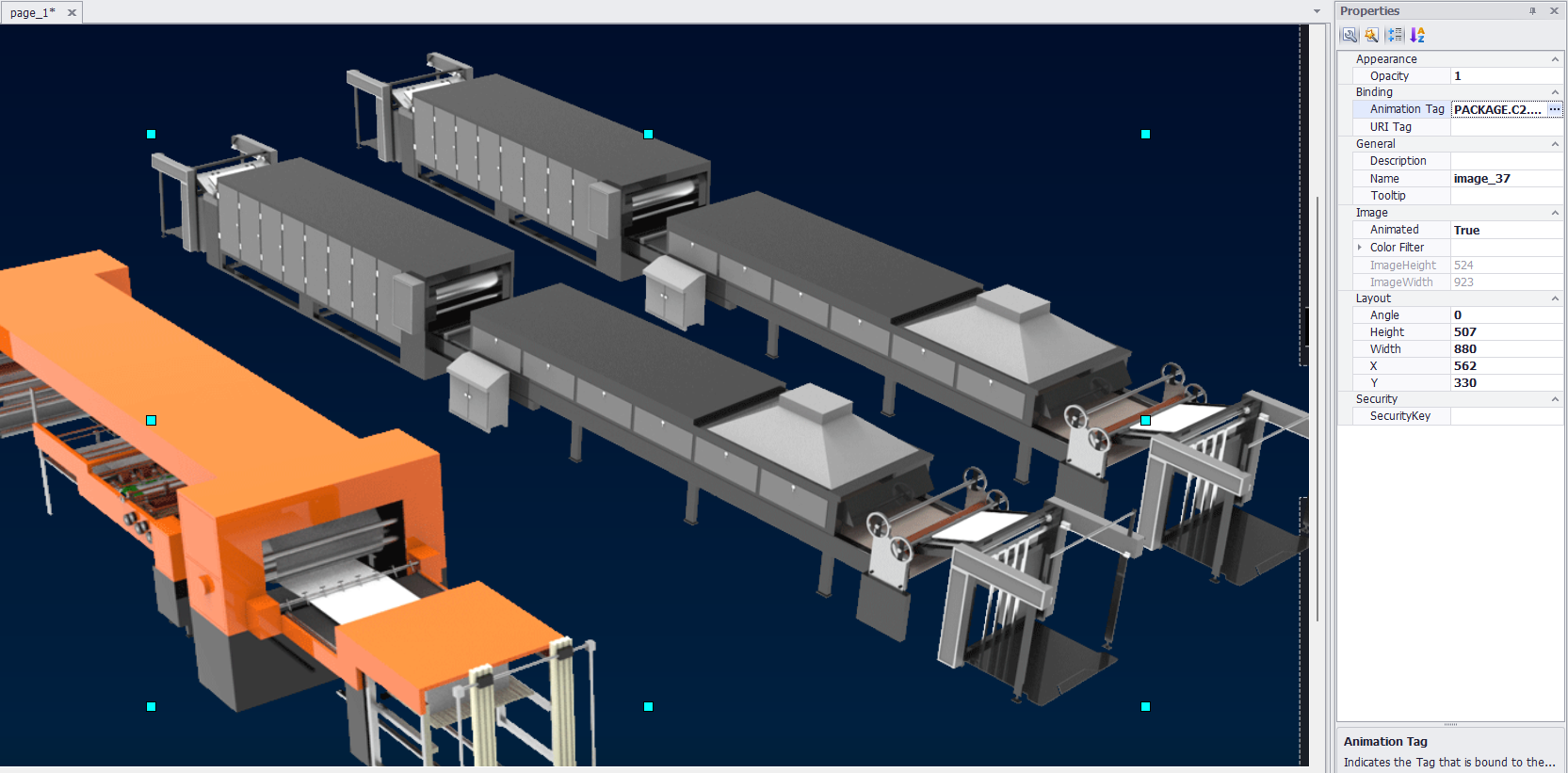

2. GIF 이미지를 선택 한 뒤 속성(Properties) > 바인딩(Binding) > 애니메이션 태그(Animation Tag)에 태그를 설정한다.

· GIF 이미지에 바인딩된 태그 값에 따라 GIF가 재생될지, 정지될지 결정된다.

■ 아날로그 태그 (Analog Tag) : 값이 0이면 멈춤, 0이 아닌 값이면 재생

■ 디지털 태그 (Digital Tag) : 값이 False면 멈춤, True면 재생

■ 문자열 태그 (String Tag) : 값이 없으면 멈춤, 어떠한 문자라도 있으면 재생

· 이후 X-SCADA AI Viewer로 실행한 뒤 태그를 조작하면 아래와 같이 움직임이 활성화되는 것을 확인할 수 있다.

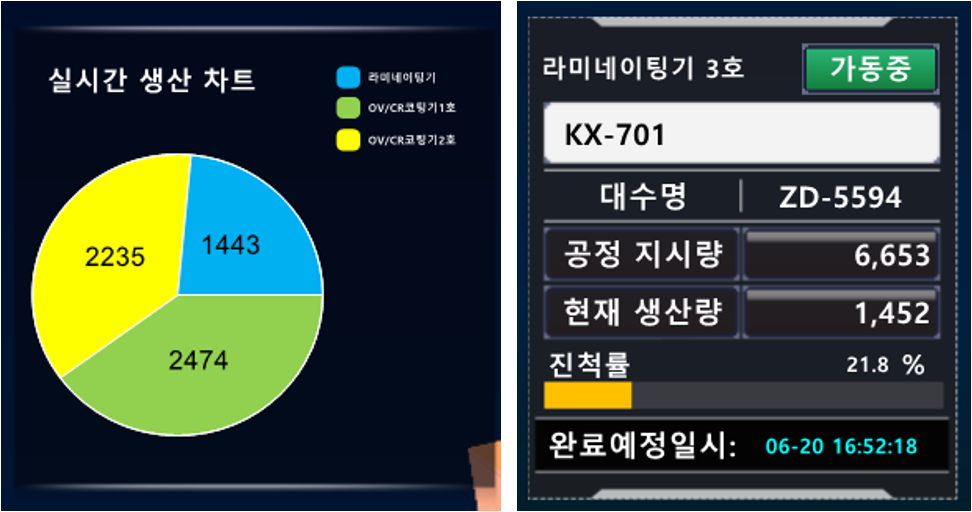

3. 파이아트(PieArt), 바아트(BarArt) 등 아트 객체를 통해 데이터를 다양한 방식으로 시각화하거나 비교할 수 있다.

· 더 자세한 따라하기는 FUNCTIONS > Art widget 추가 (BarArt, PieArt, PyramidArt) 게시글(클릭시 이동)을 참고한다.

4. 실제 동작 모습이나 설정이 궁금하다면 첨부한 프로젝트 파일(.xix)을 다운로드 받아 실행한다.
