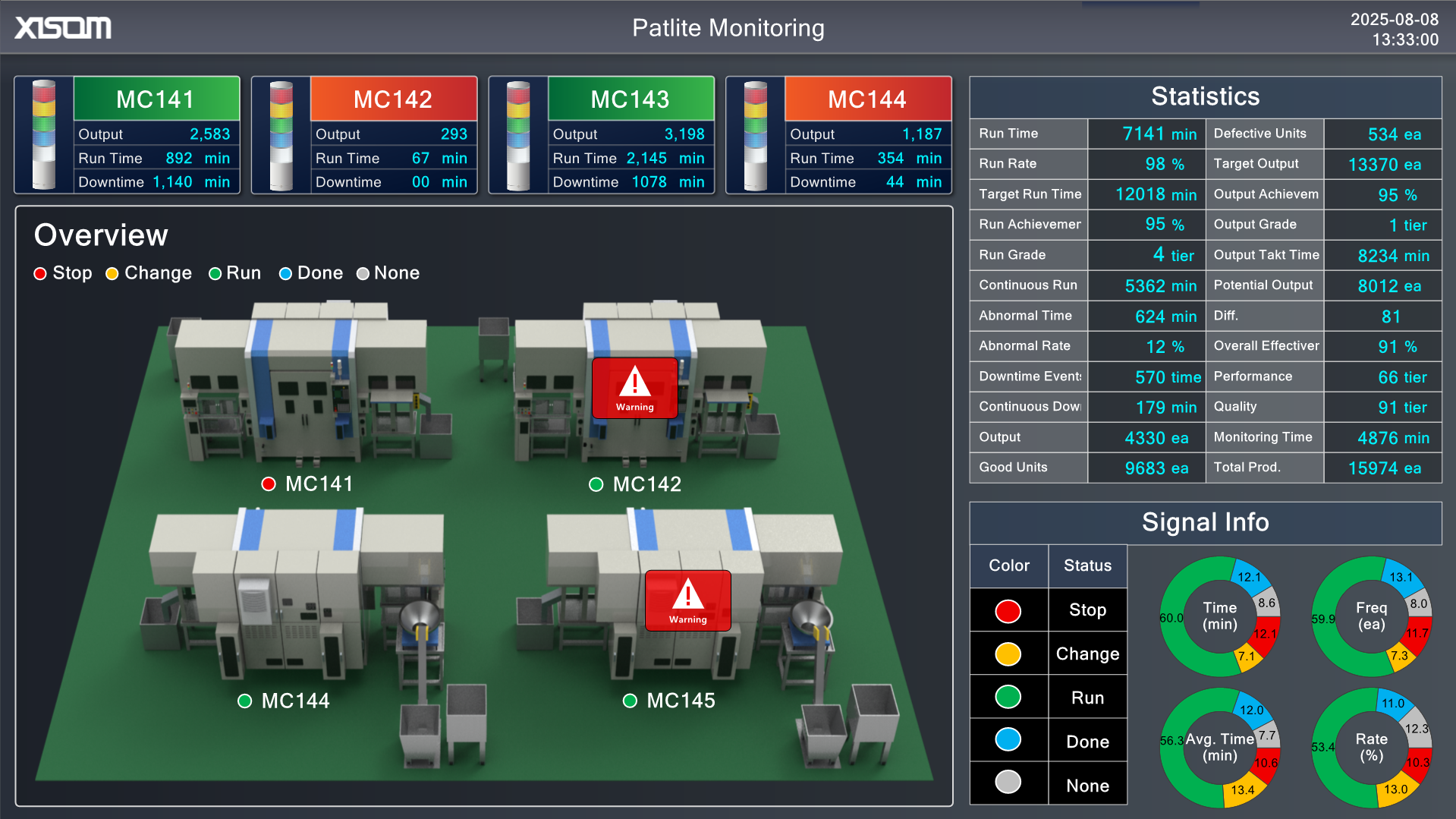

X-SCADA AI를 이용해 만든 페트라이트 모니터링(Patlite Monitoring) 시스템을 소개합니다.

주요 공정 및 설비를 한 눈에 직관적으로 파악할 수 있도록 구성하였습니다.

설비의 가동유무나 상태를 모니터링하는 것 뿐 아니라 장치의 다양한 정보들을 기반으로 통계적인 수치를 함께 볼 수 있도록 했습니다.

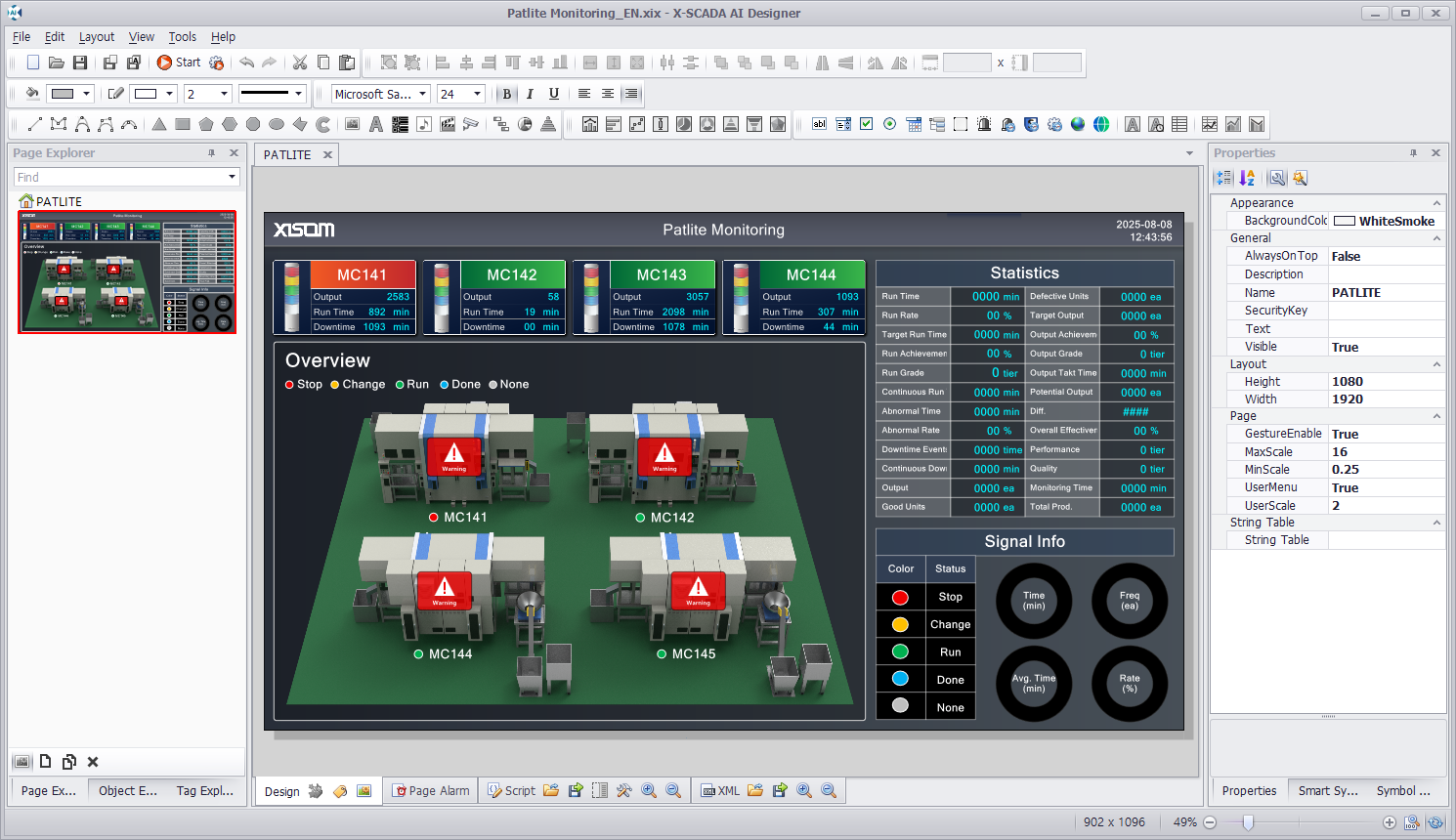

1. 이미지(Image)와 텍스트(Text), 파이아트(PieArt), 사각형(Rectangle) 등을 이용해 화면을 작화한다.

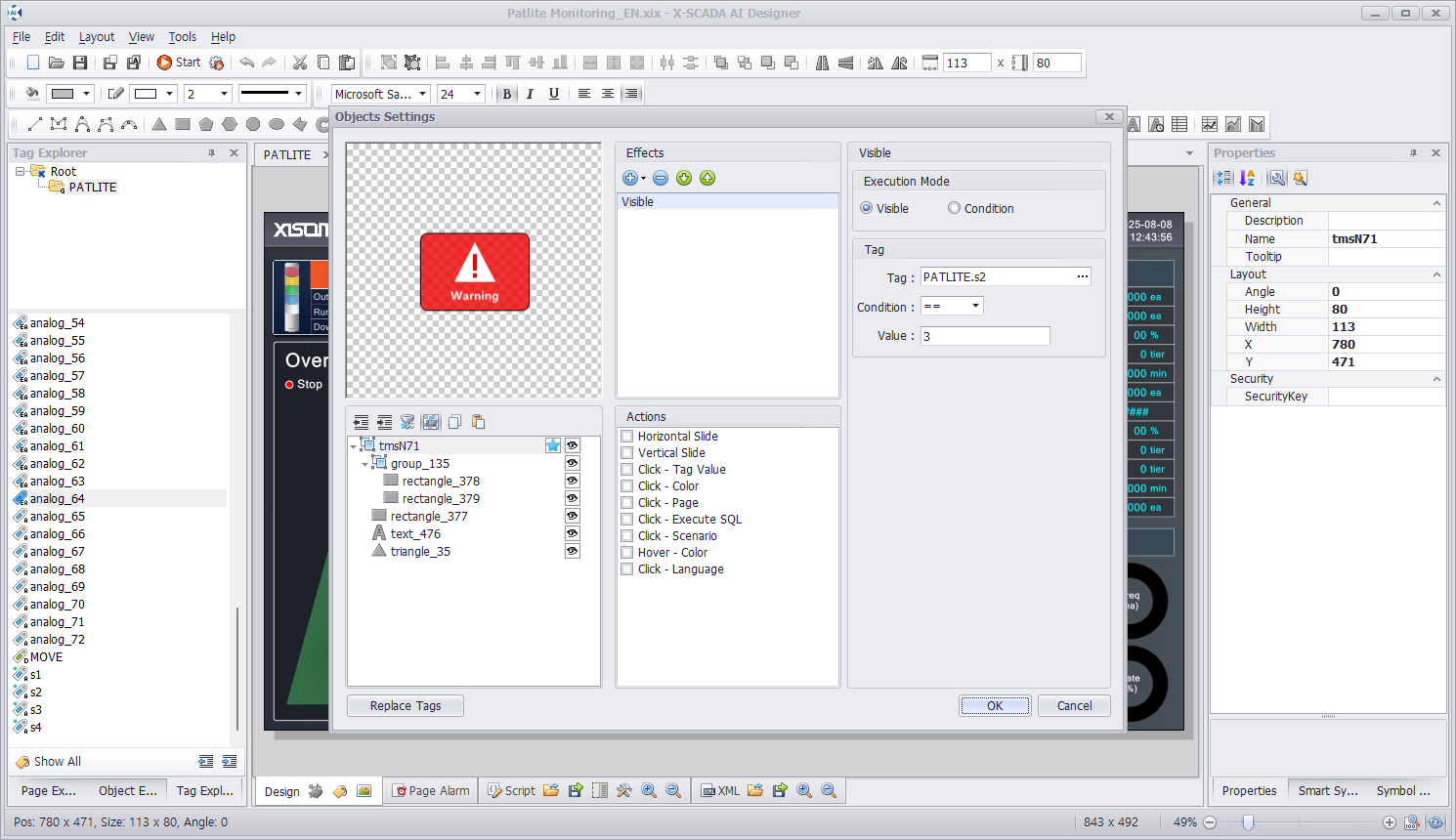

2. 설비 위에 만들어둔 경보(Warning) 객체를 더블클릭한 뒤 출몰(Visible) 효과를 설정한다.

· 평상시에는 경보 객체가 숨어있다가 이상 신호가 감지되었을 때 출몰시켜서 작업자에게 직관적으로 이상 유무를 파악할 수 있도록 설정

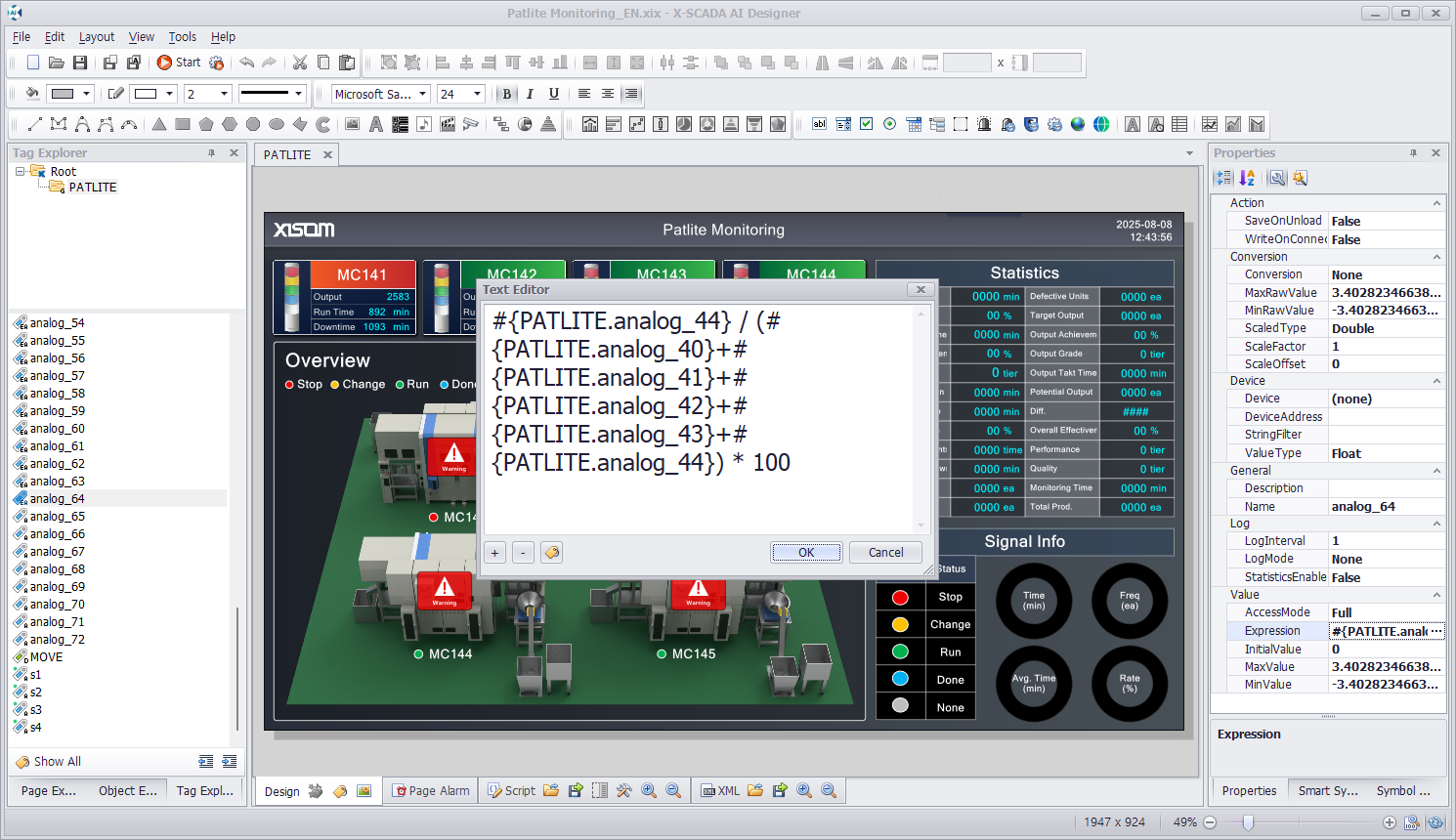

3. 태그 탐색기(Tag Explorer)에서 태그 선택 후 속성(Properties) > 값(Value) > 연산식(Expression)을 설정한다.

· 설비 데이터들을 이용해 통계적인 값을 만들어내기 위해 연산식을 사용

· 자세한 연산식 활용 방법은 SCADA FUNCTIONS > TAG > 연산식(Expression) 활용 게시글(클릭시 이동)을 참고한다.

4. 첨부한 프로젝트 파일(.xix)을 다운로드 받아 X-SCADA AI Viewer로 실행하면 직접 확인이 가능하다.

· 이상 상황이 발생했을 때 경보 객체가 잘 출몰하는지 확인한다.

· 통계적인 데이터들을 프로젝트에서 잘 표현하는지 확인한다.
