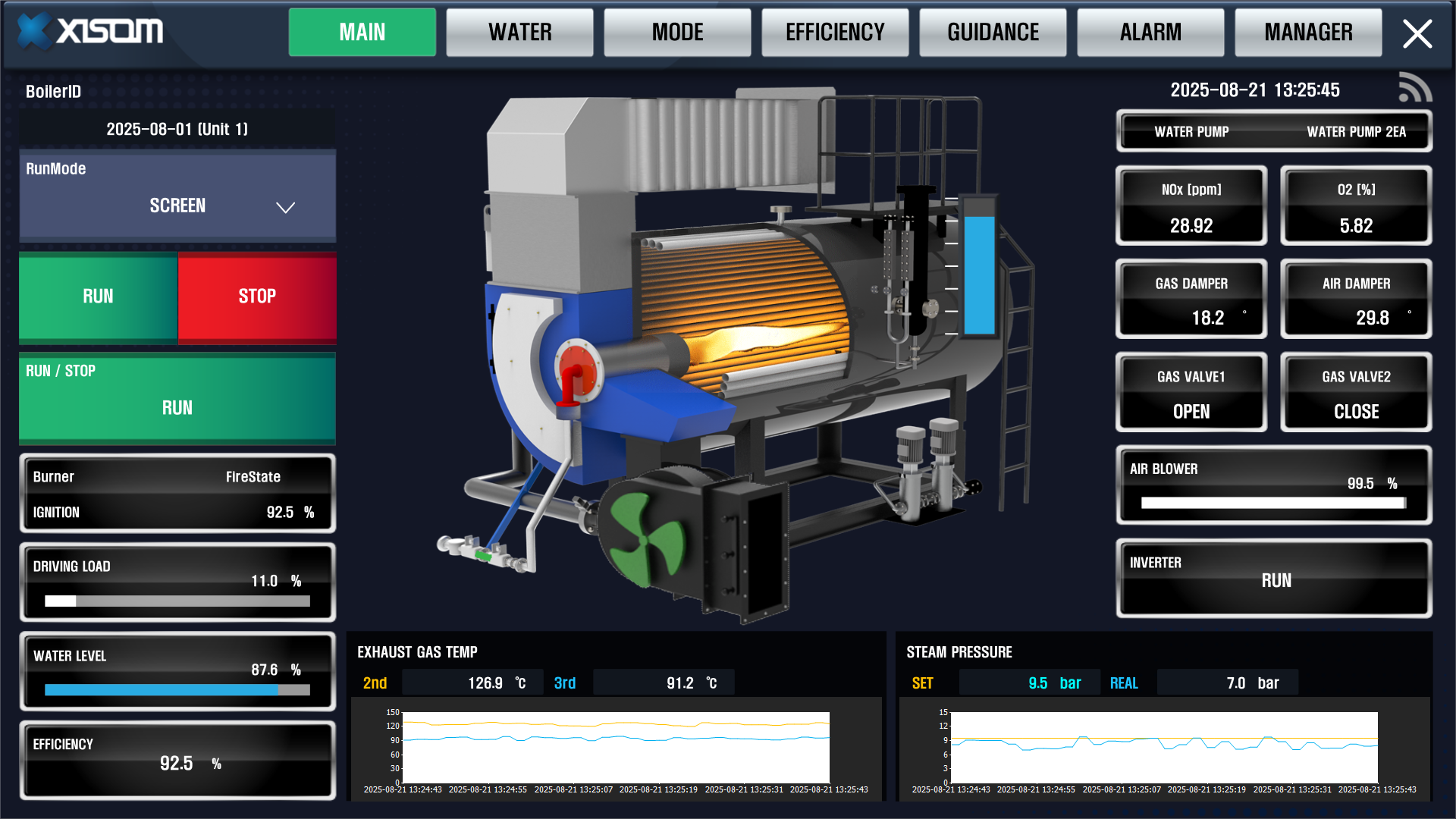

X-SCADA AI를 이용해 만든 보일러 모니터링 시스템(Boiler Monitoring System)을 소개합니다.

보일러 설비의 가동 유무와 각종 정보들을 한 눈에 직관적으로 파악할 수 있도록 구성하였습니다.

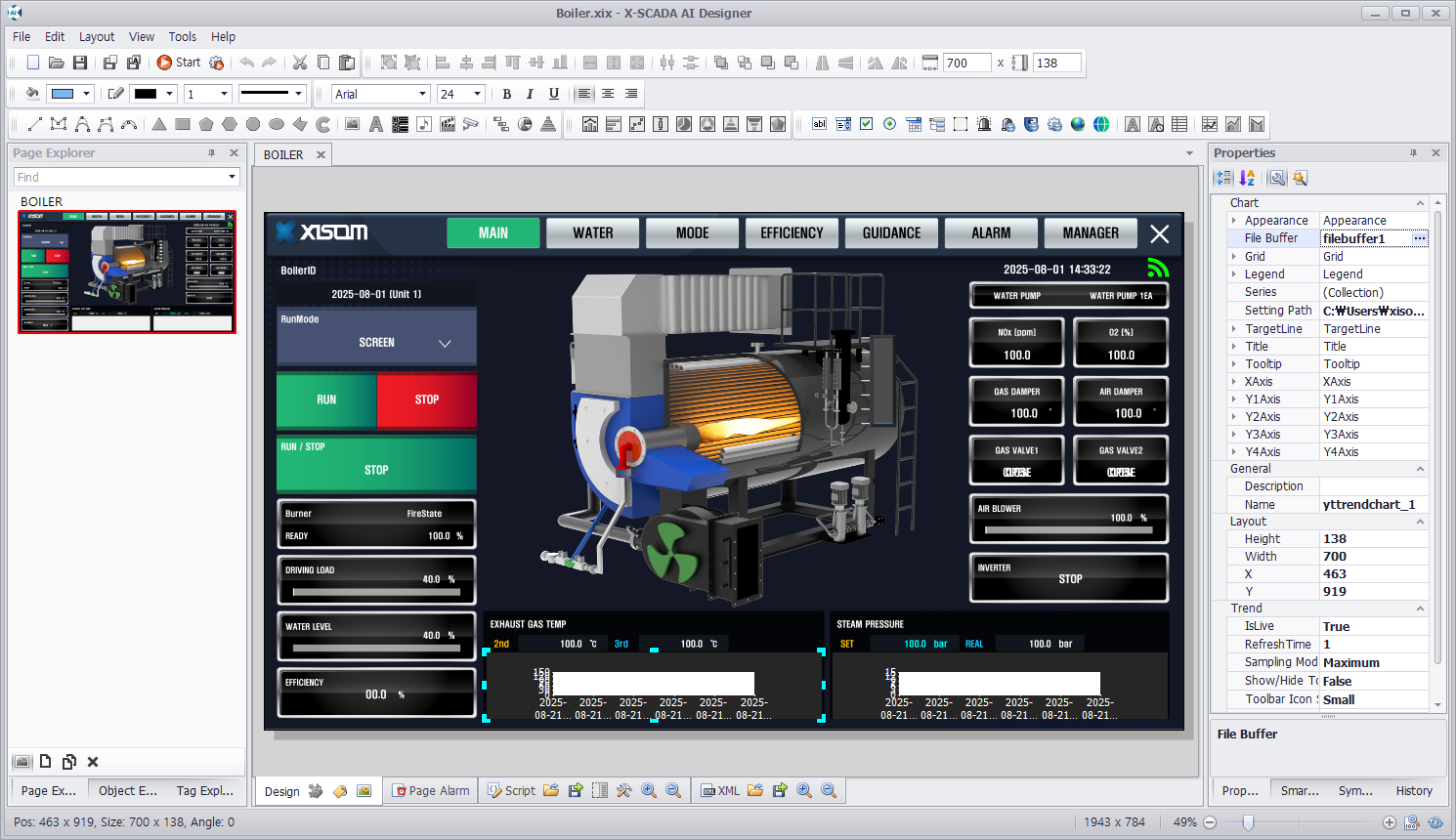

1. 이미지(Image)와 GIT 이미지, 텍스트(Text), YT트렌드차트(YTTrendChart) 등을 이용해 화면을 작화한다.

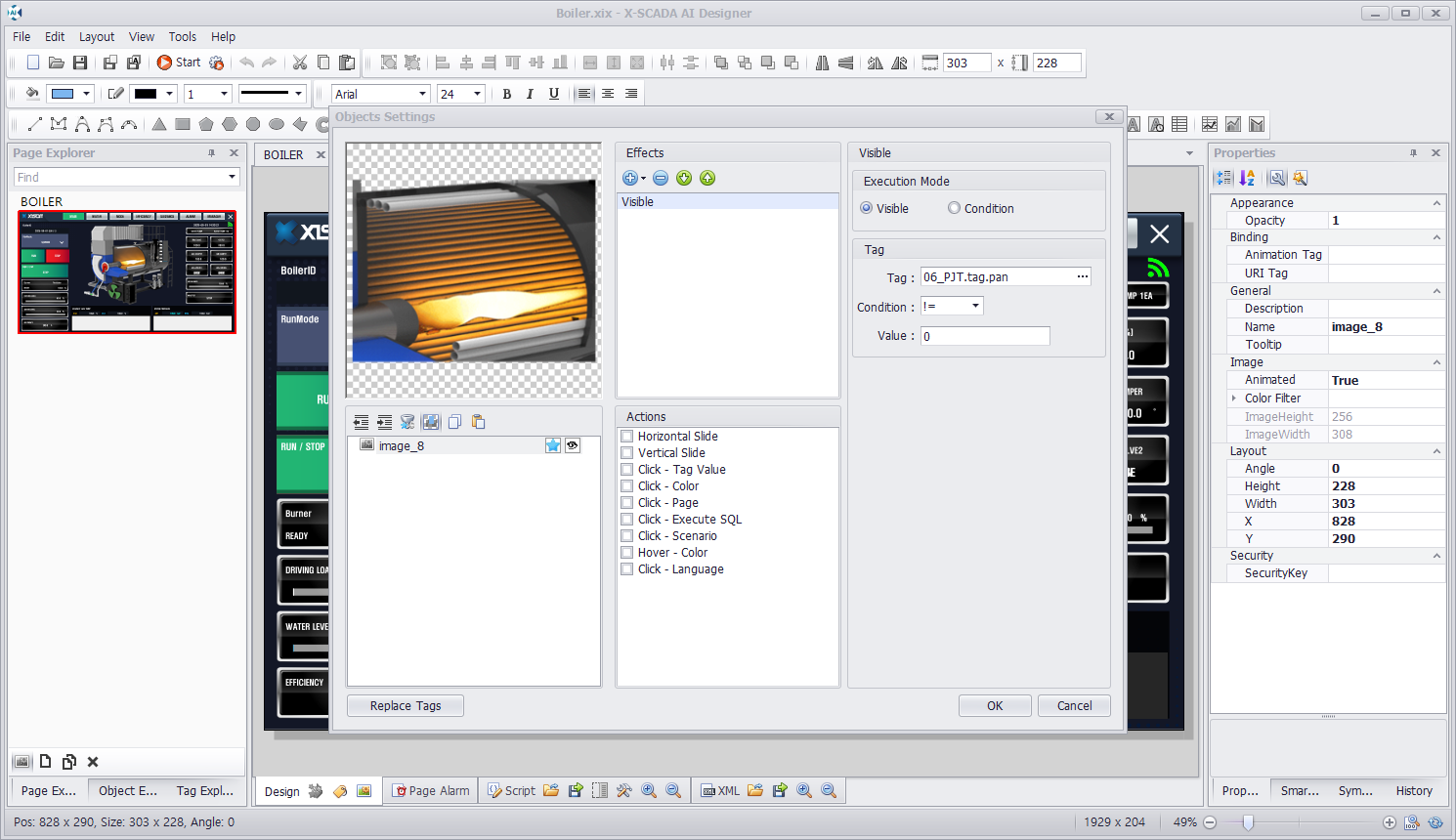

2. 설비 이미지 위에 겹치게 배치한 GIF 이미지를 더블클릭한 뒤 출몰(Visible) 효과를 설정한다.

· 해당 GIF 이미지는 설비가 가동중일 때만 출몰(등장)하고, 설비가 멈추면 사라지도록 설정

3. YT트렌드차트 선택 후 속성(Propreties)에서 파일 버퍼(File Buffer), 시리즈(Seires) 등을 설정한다.

· YT트렌드차트를 사용하면 프로젝트 운영 중에도 속성, 시리즈 등을 수정하여 유연하게 운영 가능

· 자세한 연산식 활용 방법은 SCADA FUNCTIONS > Designer > YT트렌드차트 활용하기 게시글(클릭시 이동)을 참고한다.

4. 첨부한 프로젝트 파일(.xix)을 다운로드 받아 X-SCADA AI Viewer로 실행하면 직접 확인이 가능하다.

5. 설정한대로 프로젝트가 운영되는지 확인한다.

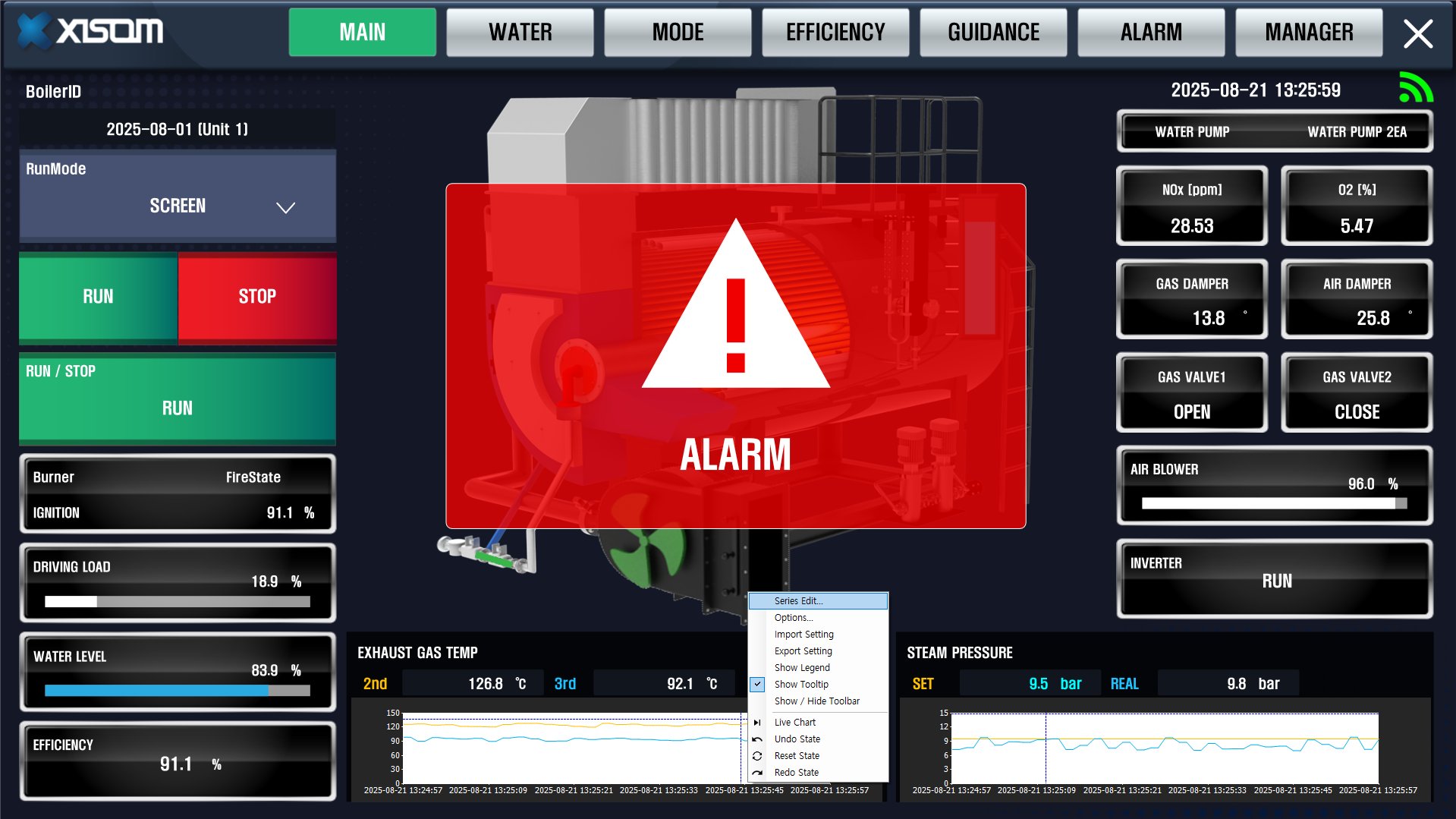

· GIF 이미지를 통한 설비 가동 유무 판단이나 ALARM 객체를 통한 직관적인 상태 판단 가능 여부 확인

· YT트렌드차트를 마우스 오른쪽 클릭하여 옵션(Options…)이나 시리즈 설정(Series Edit…) 등을 정상적으로 수행하는지 확인
