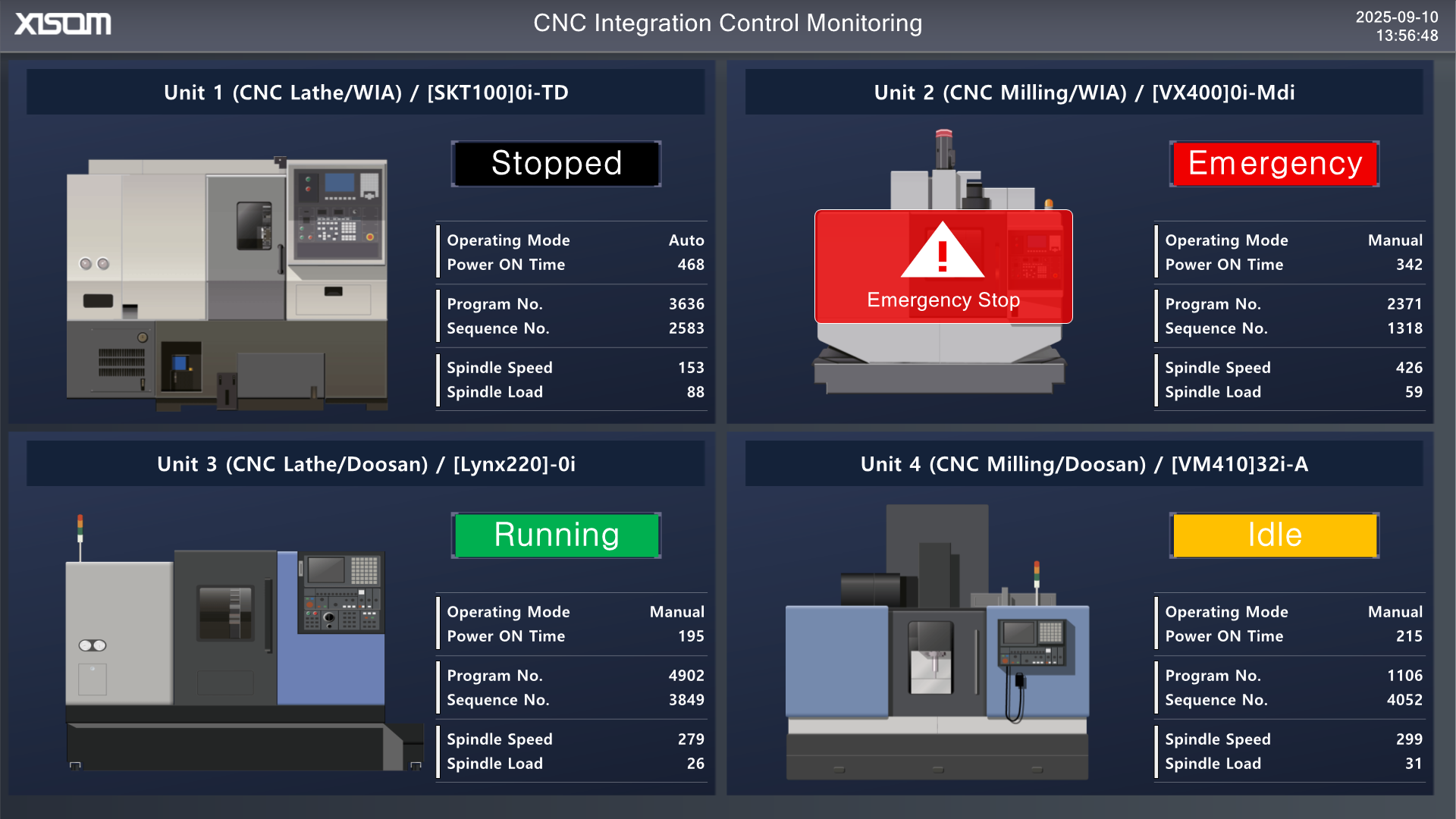

X-SCADA AI를 이용해 만든 CNC 통합 모니터링 시스템(CNC Integration Control Monitoring System)을 소개합니다.

여러 종류의 CNC 설비의 상태를 한 눈에 쉽게 파악할 수 있도록 구현되었습니다.

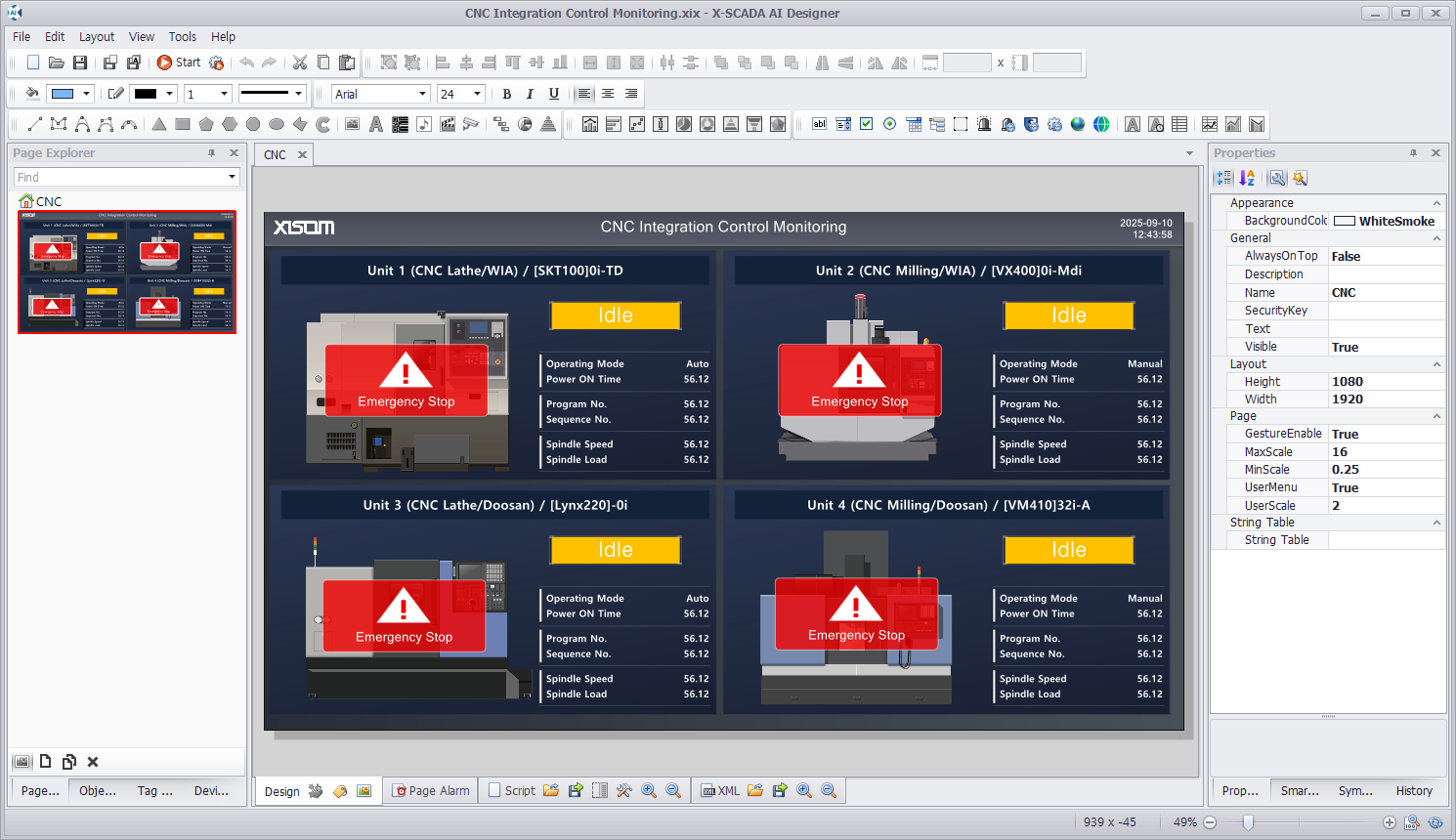

1. 이미지(Image)와 GIF 이미지, 텍스트(Text) 등을 이용해 화면을 작화한다.

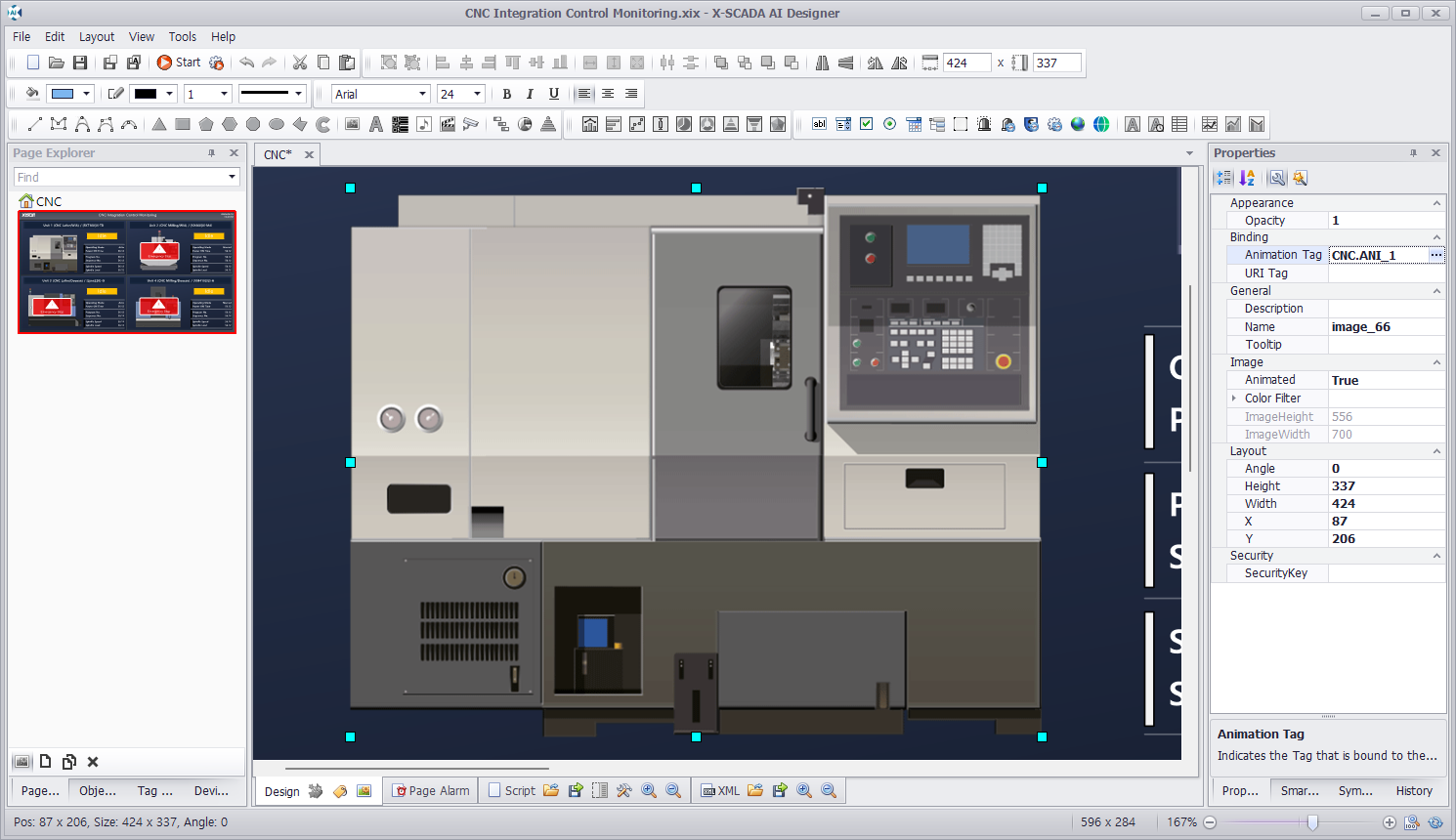

2. CNC 설비 이미지의 속성(Properties) > 바인딩(Binding) > 애니메이션 태그(Animation Tag)를 설정한다.

· 해당 샘플에서 사용되는 CNC 장비 이미지는 GIF 확장자로 제작되었기에 움직임 표현 가능

· 애니메이션 태그를 바인딩해서 태그 값에 따라 움직임 표현 가능

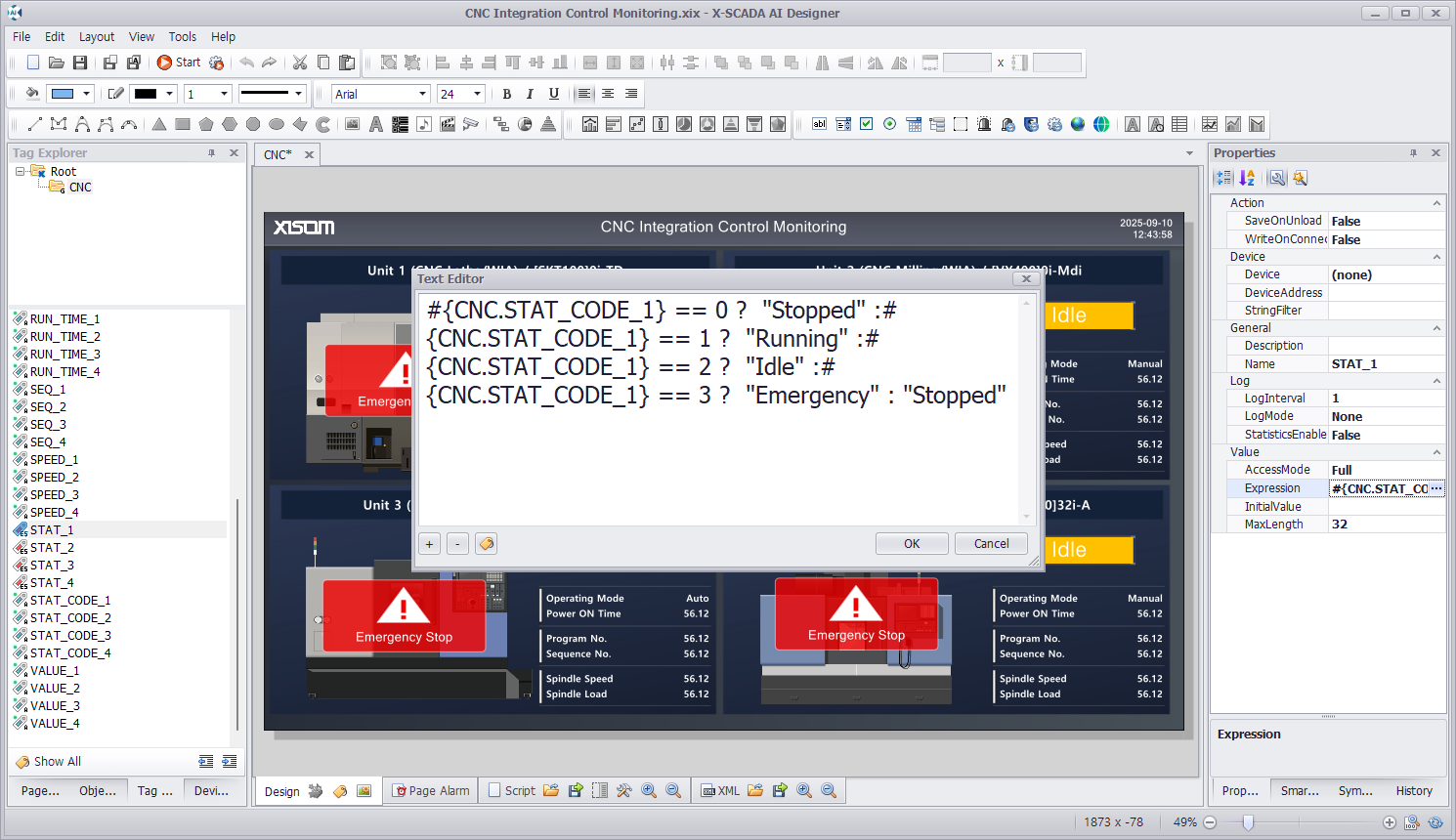

3. 태그 탐색기(Tag Explorer)에서 태그의 연산식(Expression)을 설정한다.

· 다른 태그의 값을 참조해와서 태그 값을 바꾸거나 제어할 수 있음

· 자세한 연산식 활용 방법은 X-SCADA > ETC > TAG > 연산식(Expression) 활용 게시글(클릭시 이동)을 참고한다.

4. 첨부한 프로젝트 파일(.xix)을 다운로드 받아 X-SCADA AI Viewer로 실행하면 직접 확인 가능하다.
