X-SCADA AI를 이용해 만든 자동차 부품 공장 모니터링(Automobile Parts Facility Monitoring System)을 소개합니다.

특정 신호가 들어왔을 때 설비에 경고 이미지를 표시하여 직관적으로 설비 이상 상태를 파악할 수 있도록 구성했습니다.

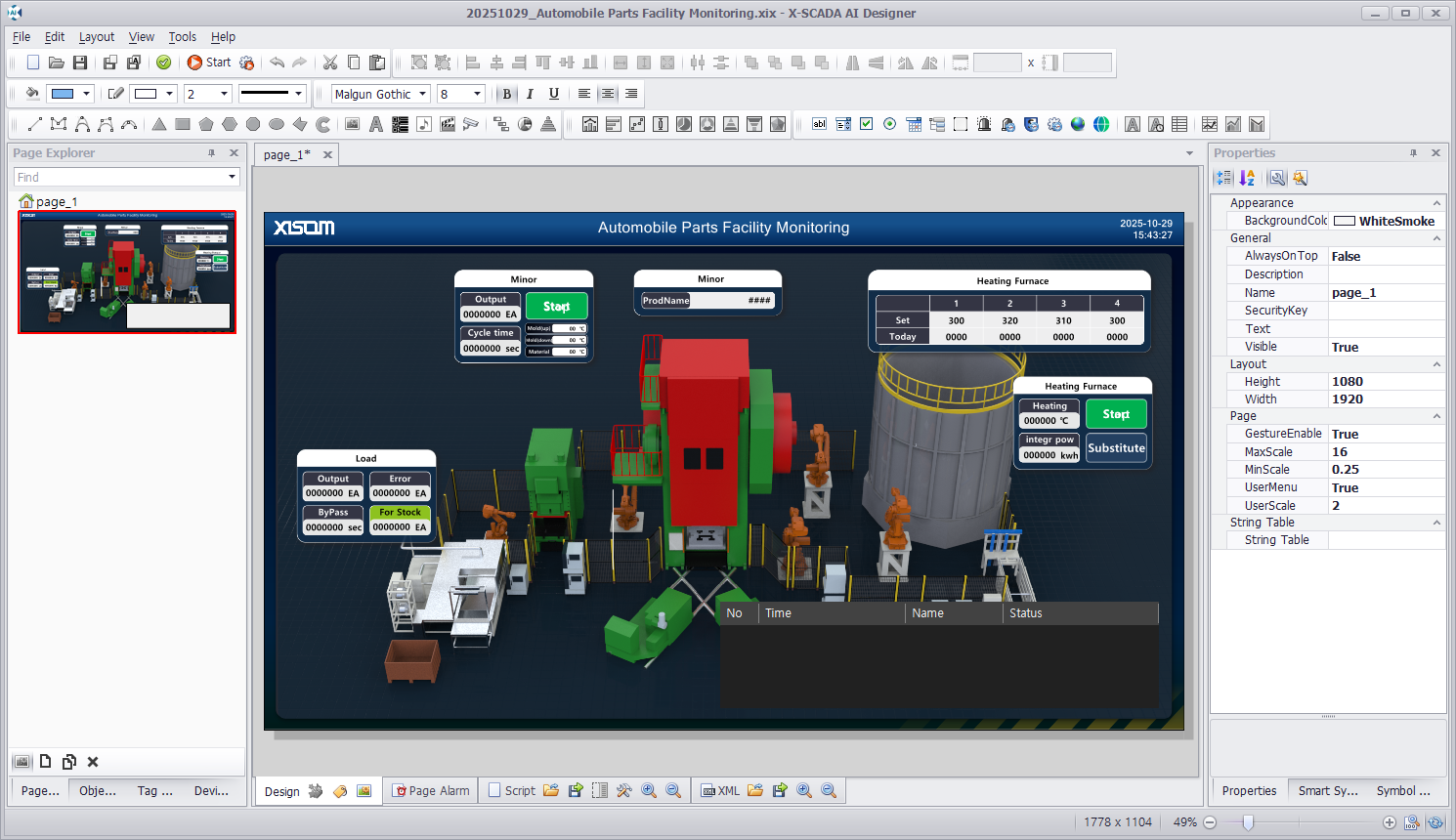

1. 이미지(Image)와 텍스트(Text) 등을 이용해 화면을 작화한다.

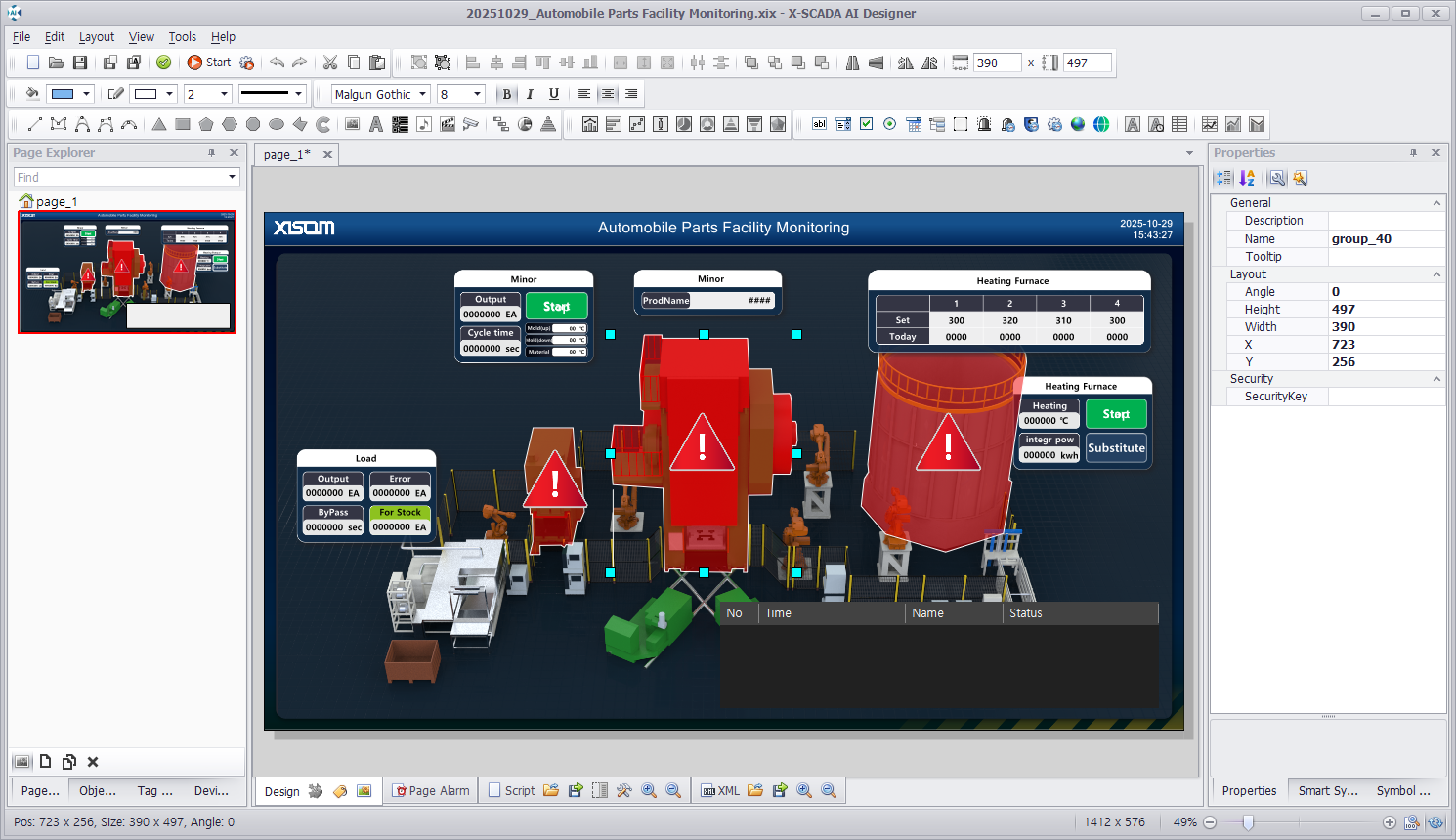

2. 알림 발생 시 보이게 할 이미지(Image)를 추가로 생성한다.

· 설비 외형을 이용하여 만들면 더 직관적으로 설비 이상 유무 파악 가능

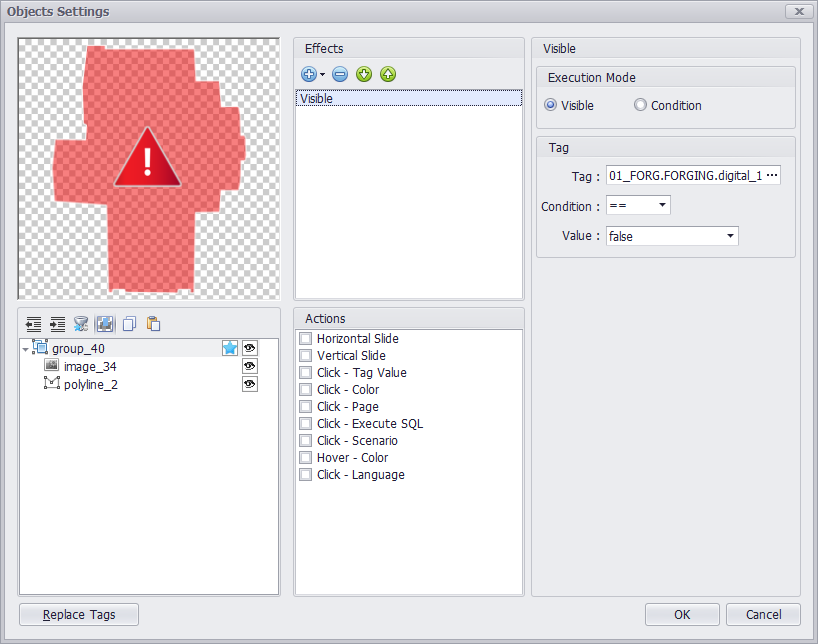

3. 경보 이미지를 더블클릭 한 뒤 출몰(Visible) 효과를 추가 및 설정한다.

· 특정 신호가 왔을 때 경보 이미지가 출몰(Visible)하도록 설정

· 설정 이미지가 출몰하는 것을 통해 설비에 이상이 생겼다고 직관적으로 파악 가능

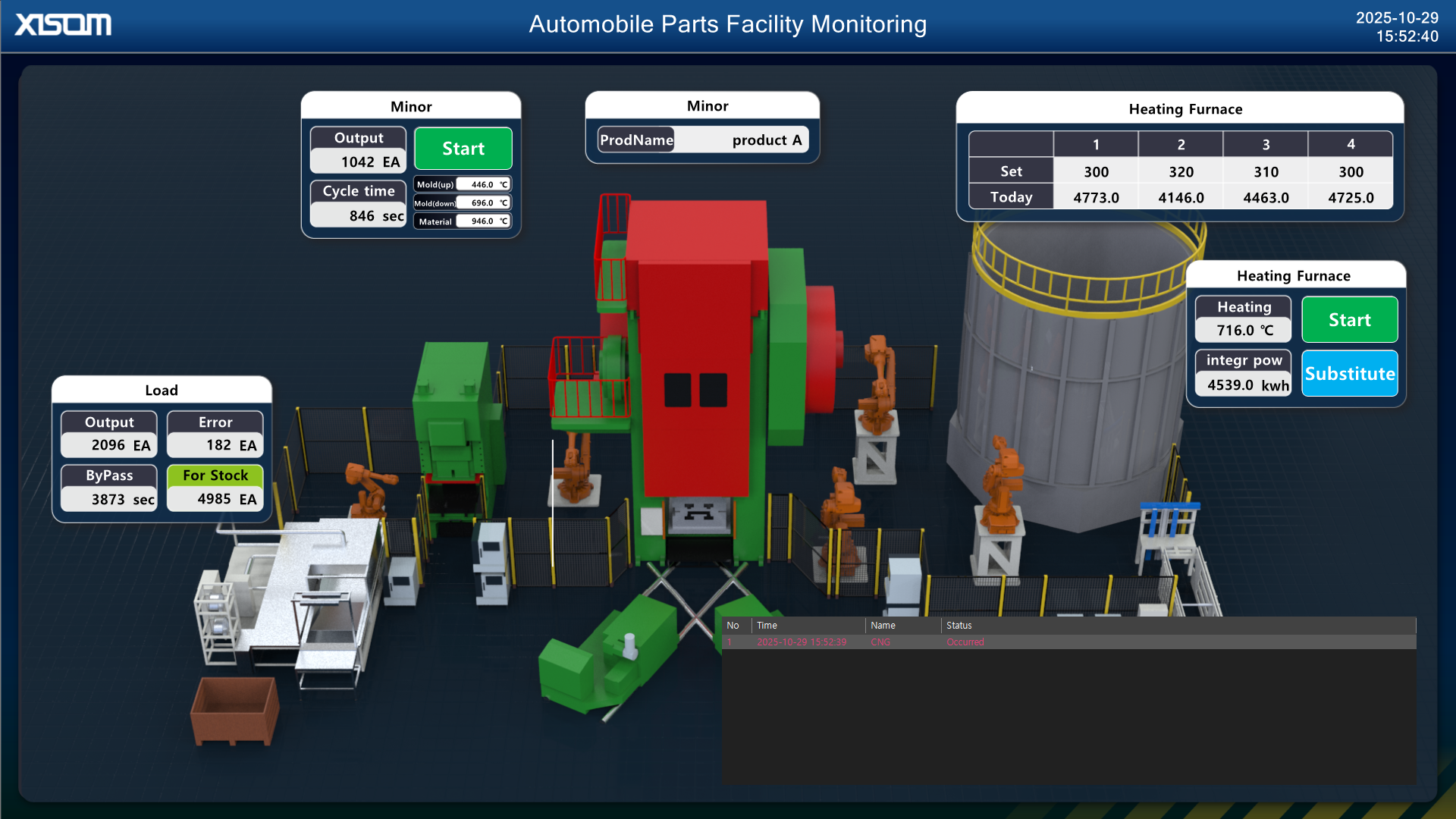

4. 설정한 프로젝트를 저장한 뒤 X-SCADA AI Viewer로 실행한다.

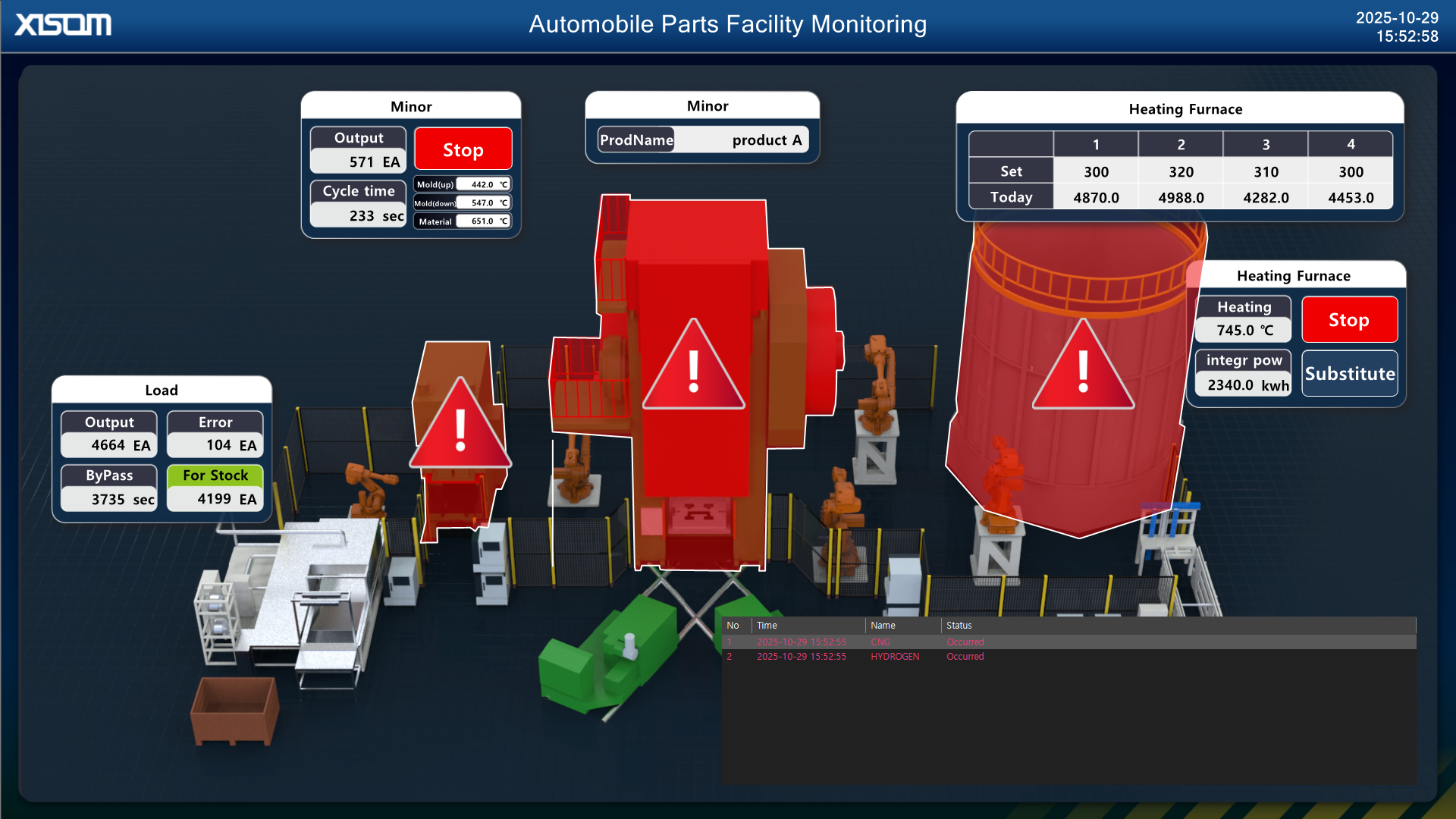

5. 설비에 문제가 생겼을 때 경보 이미지가 정상적으로 출몰하는지 확인한다.

6. 첨부한 프로젝트 파일(.xix)을 다운로드 받아 X-SCADA AI Viewer로 실행하면 직접 확인 할 수 있다.
