X-SCADA AI를 이용해 만든 음료 주입 공정 모니터링 시스템(Beverage Infusion Process Monitoring System)을 소개합니다.

파이아트(PieArt) 객체를 활용하여 데이터를 원형으로 표현하여 좀 더 다양한 방식으로 시각화할 수 있습니다.

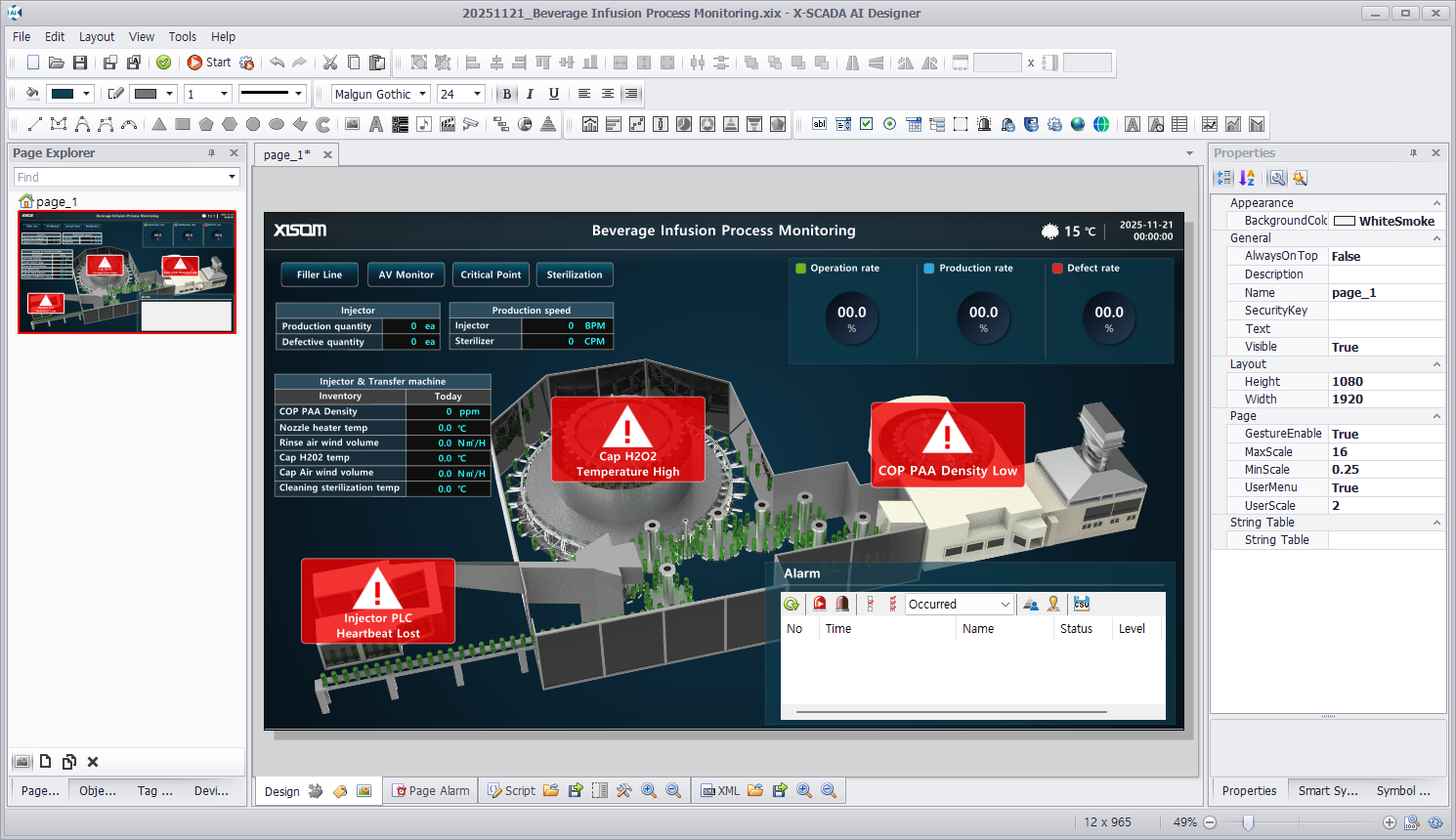

1. 이미지(Image)와 텍스트(Text) 등을 이용해 화면을 작화한다.

2. 좀 더 다양한 데이터 시각화를 위해 파이아트(PieArt)를 생성한다.

· 아트 객체 유형 : 원형 형태의 파이아트(PieArt), 사각형 형태의 바아트(BarArt), 피라미드 형태의 피라미드아트(PyramidArt)

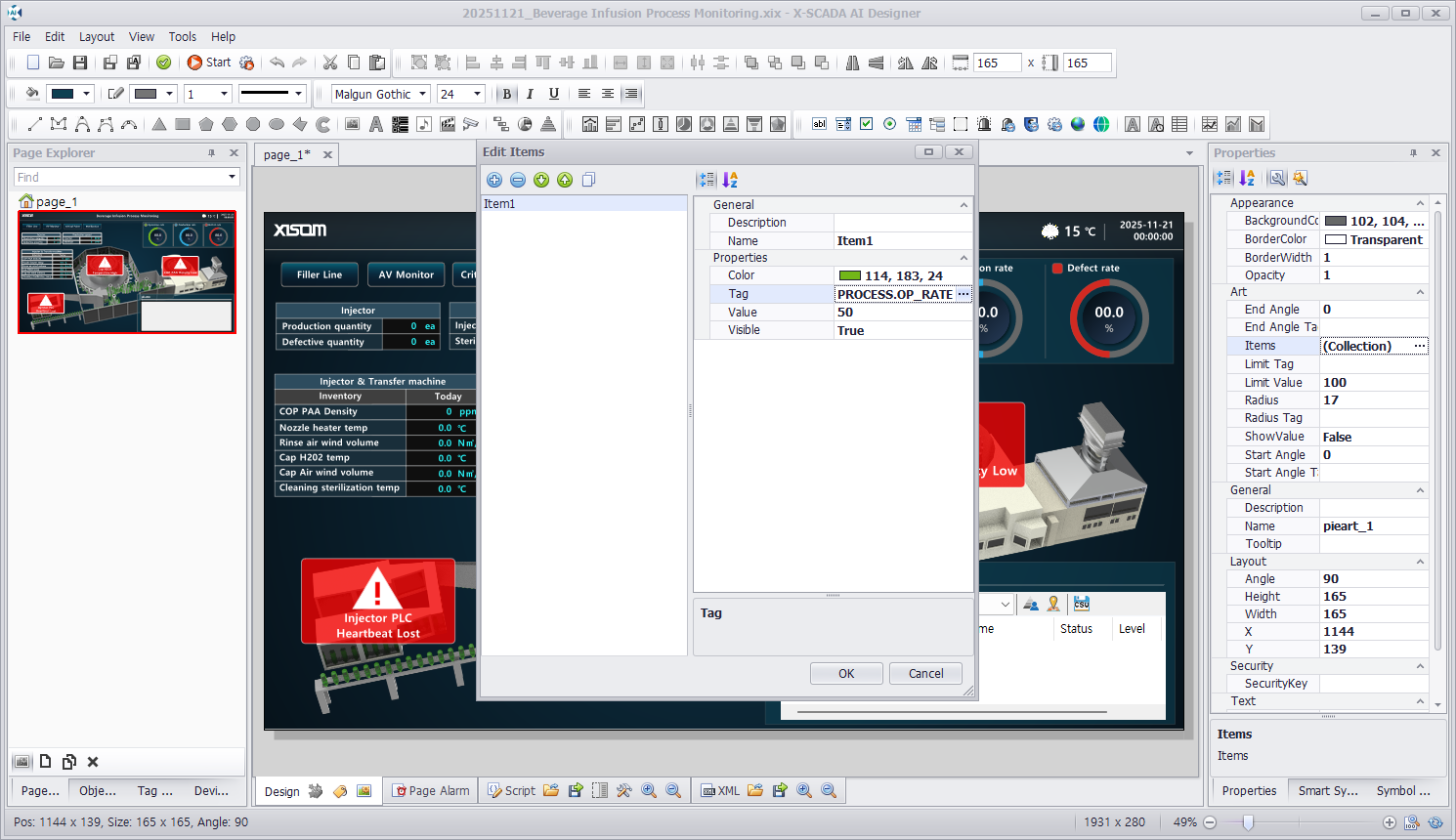

3. 파이아트 속성(PieArt Properties) > 아트(Art) > 항목 목록(Items)에서 표현하기 위한 데이터를 추가 및 설정한다.

· 아트 객체에 대한 더 자세한 정보는 DX > X-SCADA > Art widget 게시글(클릭시 이동)을 참고한다.

4. 설정한 프로젝트를 저장한 뒤 X-SCADA AI Viewer로 실행한다.

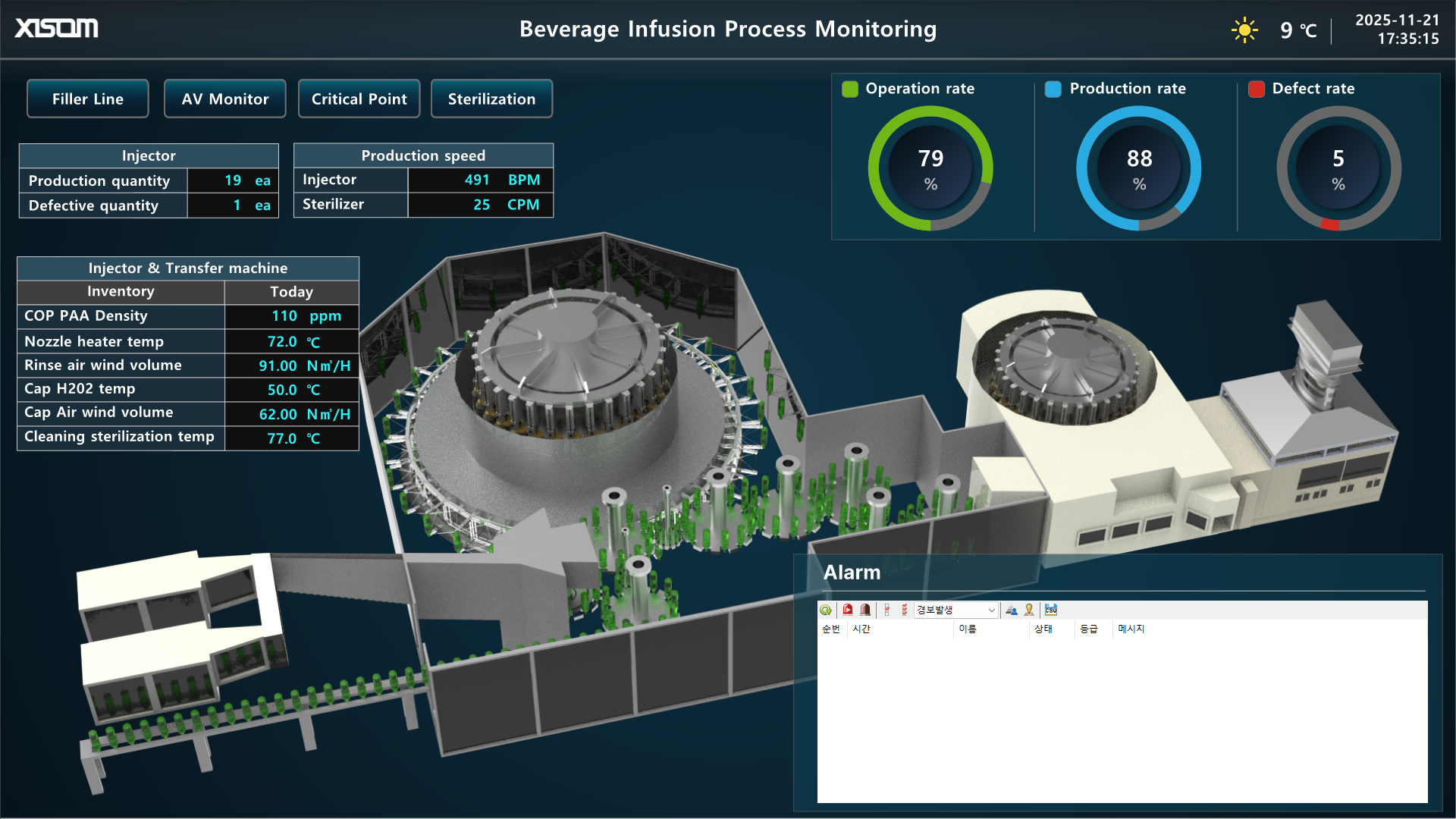

5. 파이아트가 데이터를 잘 표현하는지 확인한다.

6. 첨부한 프로젝트 파일(.xix)을 다운로드 받아 X-SCADA AI Viewer로 실행하면 직접 확인할 수 있다.
