X-SCADA AI를 이용해 만든 자동화 생산 라인 모니터링 시스템(Automated Production Line Monitoring System)을 소개합니다.

파이아트(PieArt) 트렌드차트(TrendChart), 경보 등 다양한 객체들을 활용하여 데이터를 원형으로 표현하여 좀 더 다양한 방식으로 시각화할 수 있습니다.

이번 샘플에서는 현재 시간을 표현하기 위한 시스템 태그(System Tag) 활용 방법을 소개합니다.

1. 이미지(Image)와 텍스트(Text), 파이아트(PieArt), 트렌드차트(TrendChart) 등을 이용해 화면을 작화한다.

2. 오른쪽 상단에서 시간을 표현하기 위해 텍스트(Tex)의 바인딩 태그(Binding Tag)를 설정한다.

· 텍스트(Text) 객체 선택 > 속성(Properties) > 바인딩 태그(Binding Tag) 설정

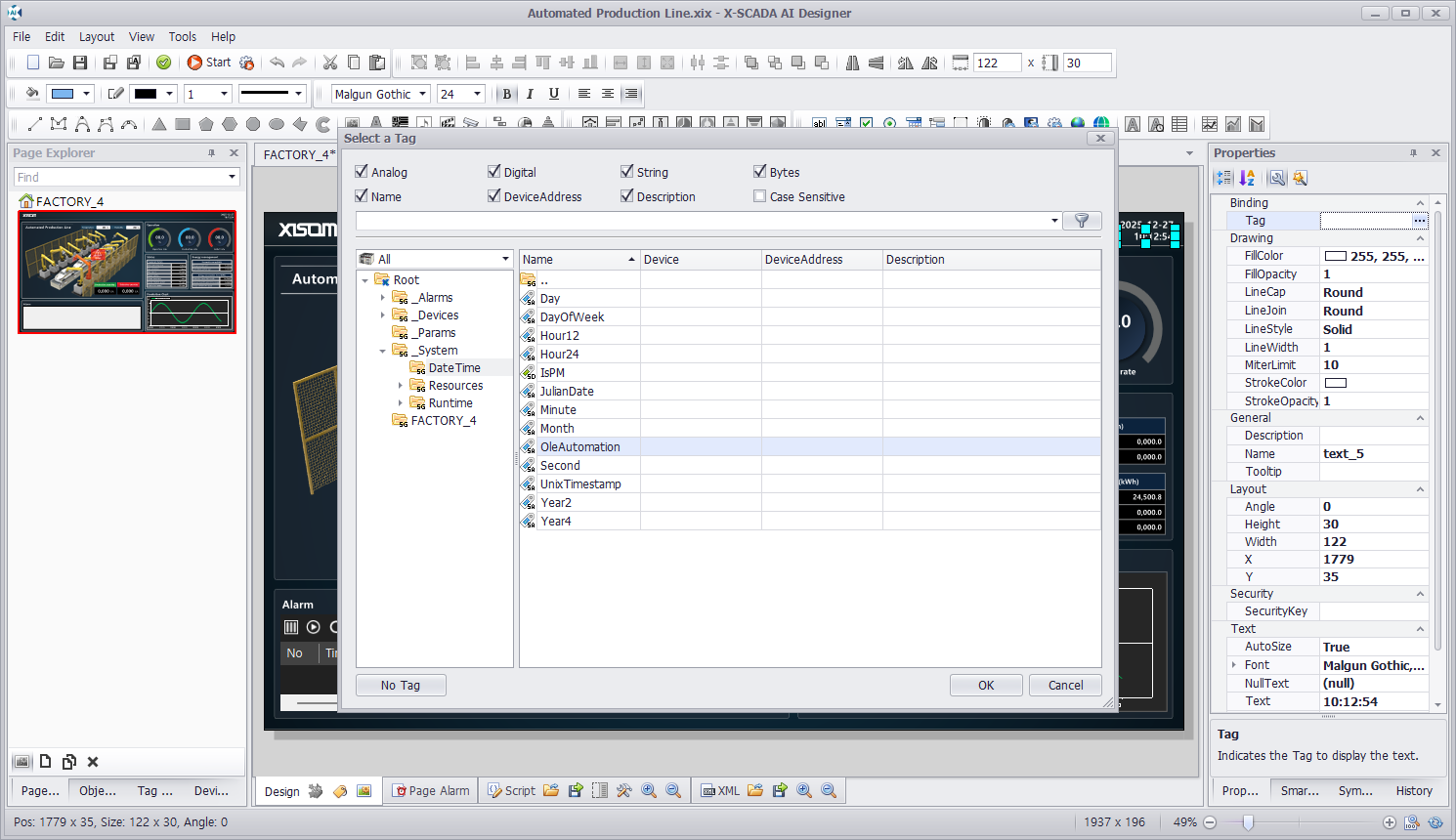

· 시간 표현을 위한 태그명 : _System.DateTime.OleAutomation

3. 시간 표현 형식을 설정하기 위해 텍스트 형식(TextFormat)을 설정한다.

· 속성(Properties) > 텍스트(Text) > 텍스트 형식(TextFormat) 설정

· 분류(Category) : DateTime  /  형식(Format) : 원하는 형식으로 설정

· 시간 표현 방식에 대한 자세한 설명은 DX > X-SCADA > 시스템 태그 활용하기 게시글(클릭시 이동)을 참고한다.

4. 시간 설정 외에도 트렌드차트, 아트, 경보 등을 설정한 뒤 프로젝트 저장 후 X-SCADA AI Viewer로 실행하여 확인한다.

5. 첨부한 프로젝트 파일(.xix)을 다운로드 받아 X-SCADA AI Viewer로 실행하면 직접 확인할 수 있다.
