X-SCADA AI를 이용해 만든 태양광 및 ESS 전력 모니터링 시스템(Solar & ESS Power Monitoring System)을 소개합니다.

이번 샘플에서는 자이솜의 이미지 라이브러리 사이트인 svglink.com과 연동하여 활용하는 방법을 소개합니다.

svglink.com과 연동하는 방법은 이미지 번호를 이용해 조회하는 방법, 키워드를 이용해 조회하는 방법이 있습니다.

키워드 활용 방법은 다음에 소개할 예정이며, 이번 시간에는 이미지의 고유번호를 활용하여 쉽고 빠르게 이미지를 가져오는 방법을 소개하겠습니다.

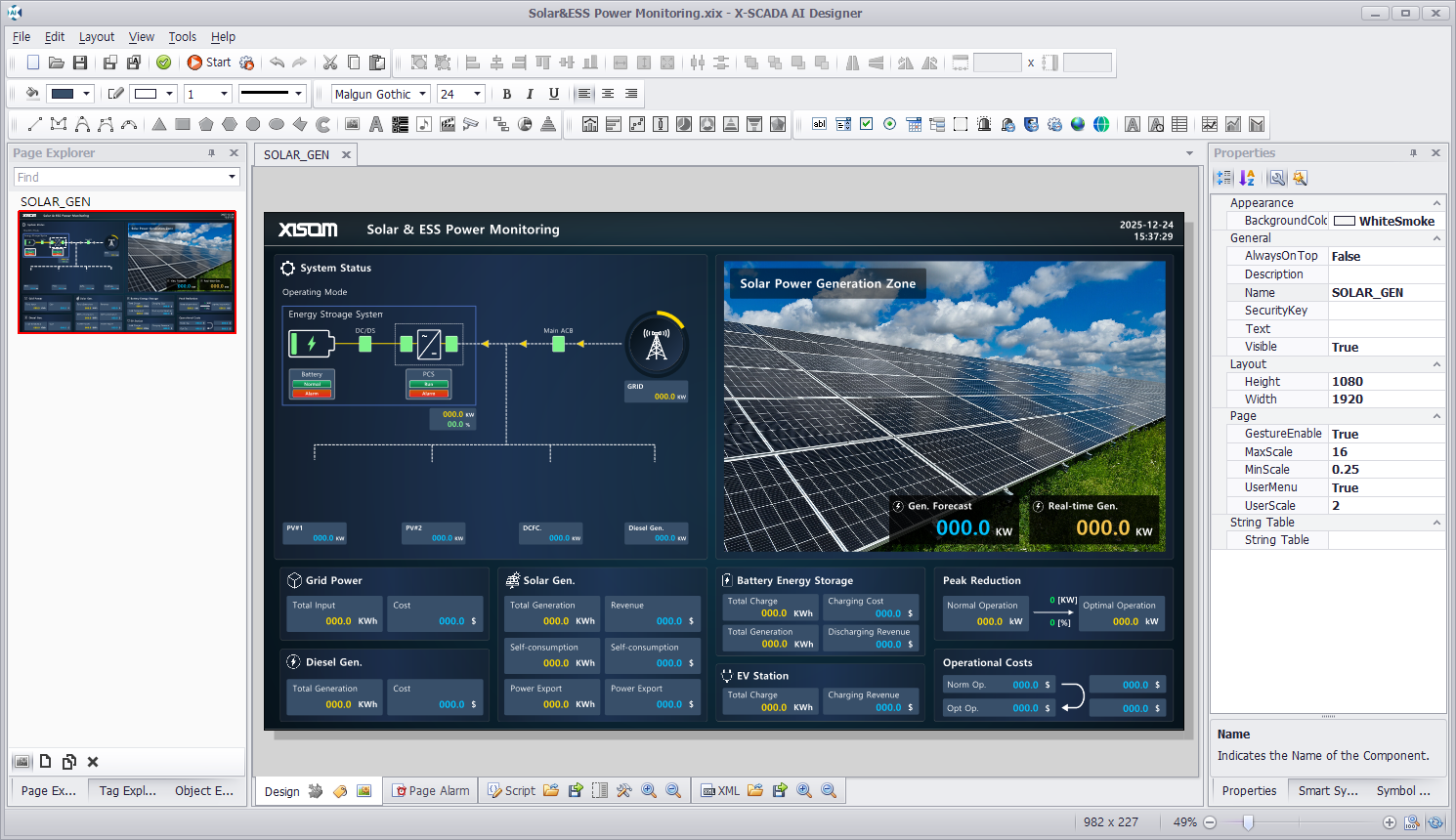

1. 이미지(Image)와 텍스트(Text), 사각형(Rectangle) 등을 이용해 화면을 작화한다.

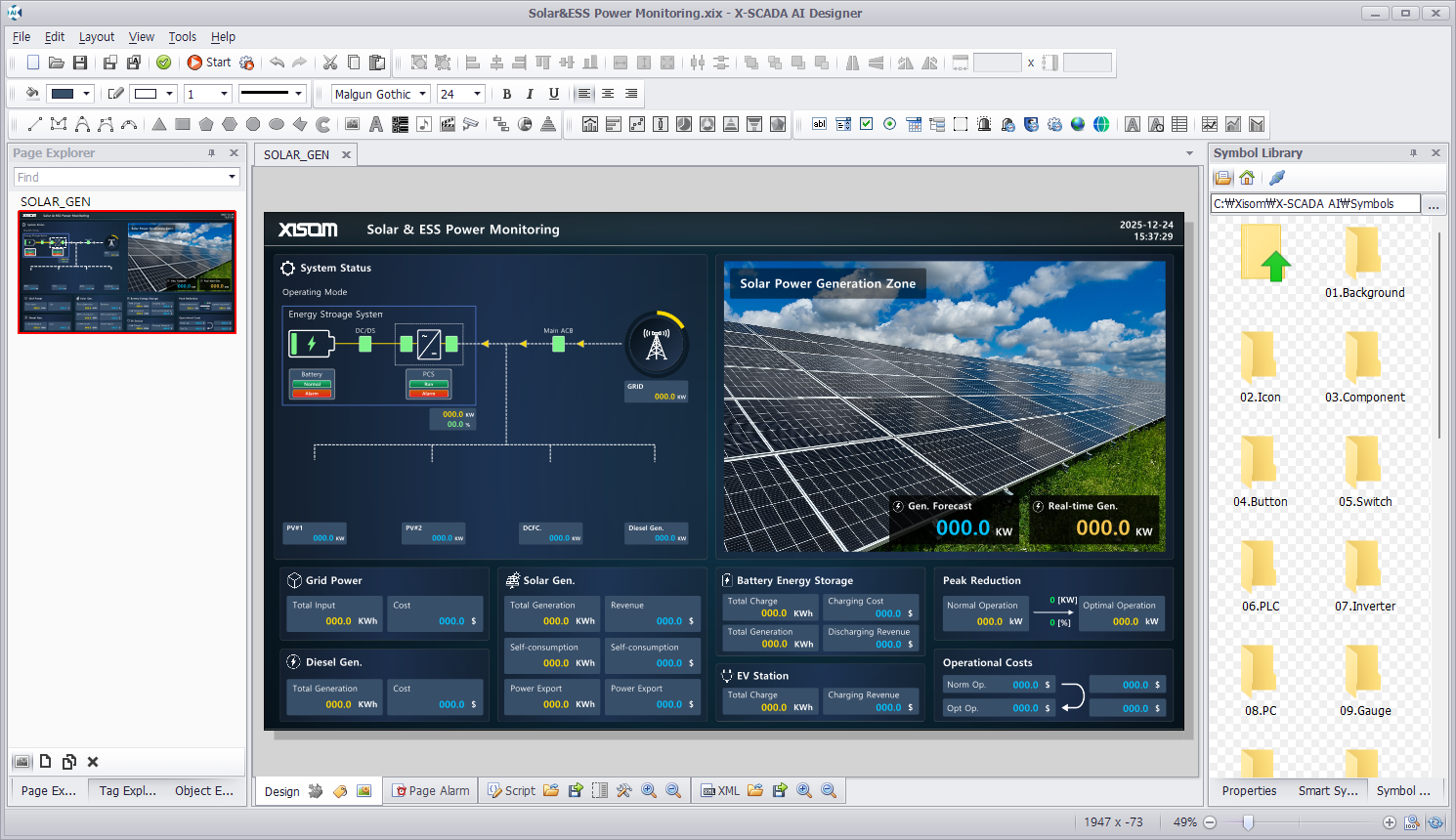

2. 오른쪽 탭에 있는 심볼 라이브러리(Symbol Library)를 클릭한다.

3. 상단에 있는 온라인(Online) 버튼을 클릭한다.

4. 자이솜이 운영하고 있는 무료 이미지 라이브러리인 svglink.com에 접속한다.

· 해당 사이트에 있는 이미지들을 X-SCADA AI에서 사용할 때는 제한 없이 사용 가능

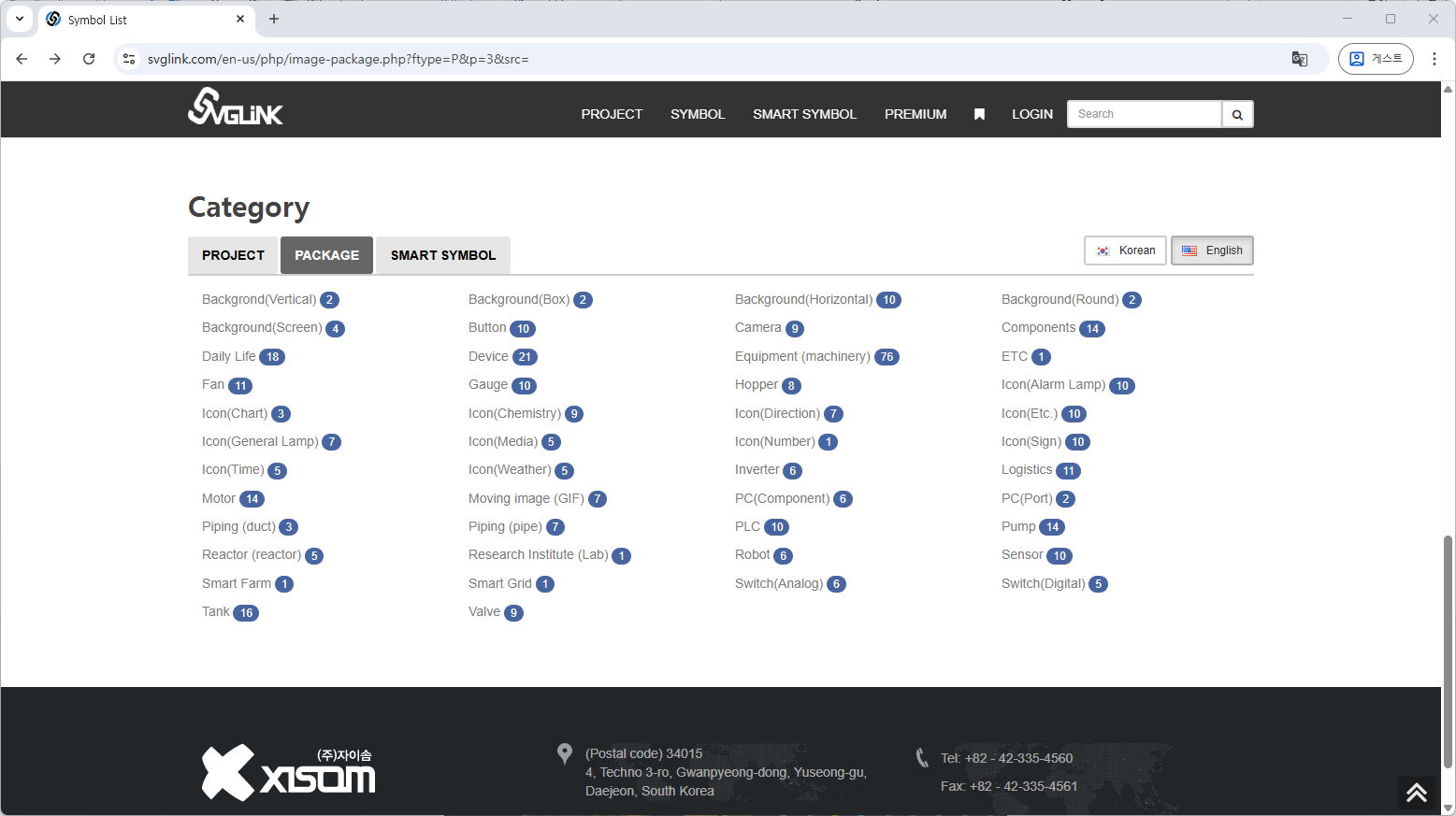

5. 페이지 최하단에 있는 Category에서 찾고자 하는 이미지의 분류를 선택한다.

· 이번 시간에는 Smart Grid 카테고리에 있는 이미지 사용

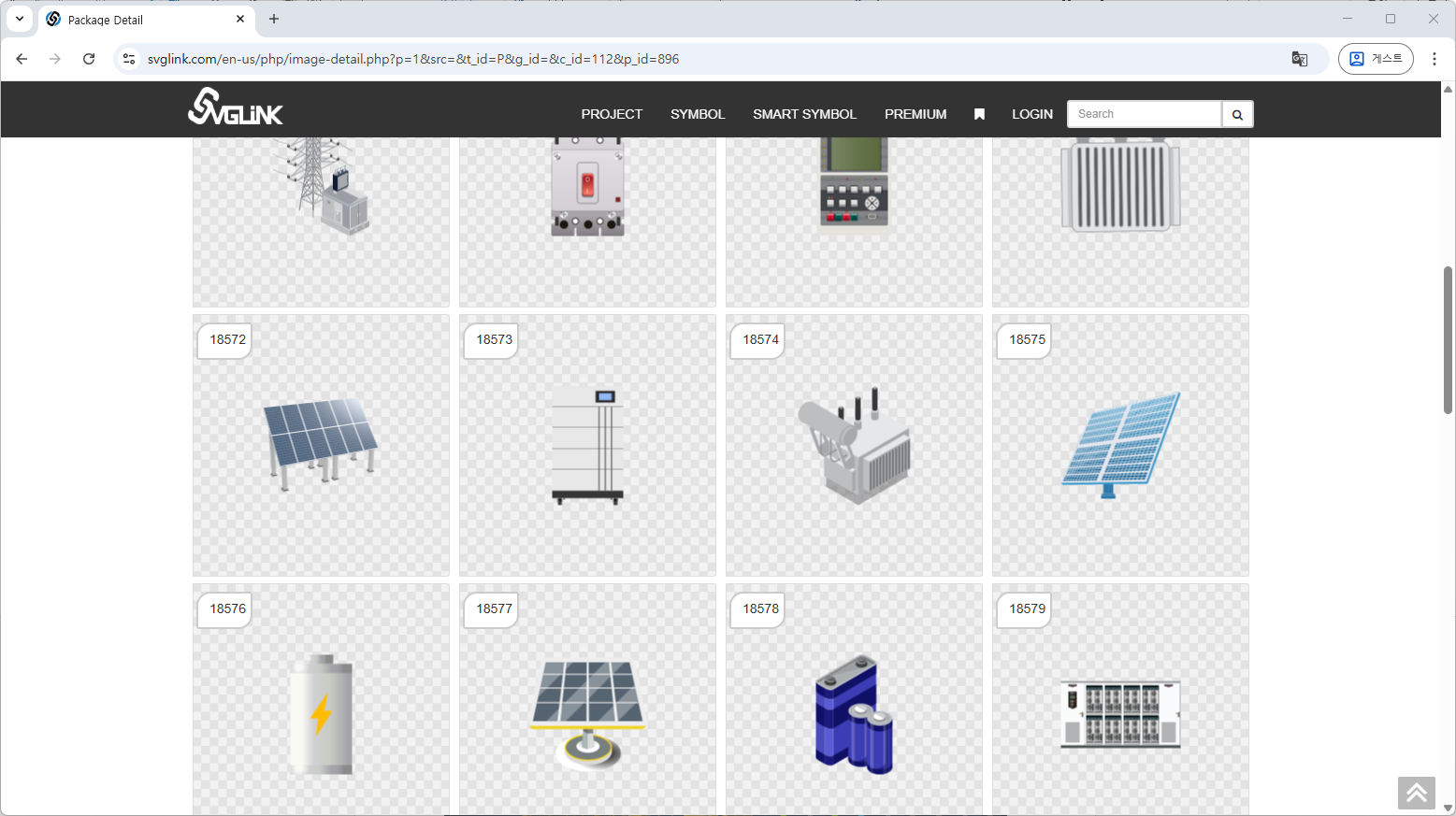

6. 마음에 드는 이미지를 찾은 뒤 왼쪽 위에 있는 숫자를 기억 혹은 복사한다.

· 이미지마다 부여된 번호를 이용하여 X-SCADA AI에서 쉽고 빠르게 검색 및 붙여넣기 가능

7. 심볼 라이브러리(Symbol Library) > 온라인(Online)에서 이미지 번호 입력 및 검색(Find)한 다음 검색된 이미지를 마우스로 드래그 하여 화면에 추가한다.

8. 위와 같은 방법으로 다른 이미지들도 검색 및 추가하여 화면 제작을 마무리한다.

9. 프로젝트 저장 후 X-SCADA AI Viewer로 실행하여 확인한다.

10. 첨부한 프로젝트 파일(.xix)을 다운로드 받아 X-SCADA AI Viewer로 실행하면 직접 확인할 수 있다.
