X-SCADA AI를 이용해 만든 배터리 생산 공장 원격 관리 시스템(Battery Production Factory Remote Management System)을 소개합니다.

이번 샘플은 배터리 생산 공장의 전체 운영 현황을 원격으로 모니터링할 수 있도록 구성한 HMI 화면입니다.

생산 라인, 제품 카테고리, 가동률, 생산량, 경보 상태, 에너지 사용량 등 주요 데이터를 한 화면에 배치하여 공장의 현재 상태를 직관적으로 확인할 수 있습니다.

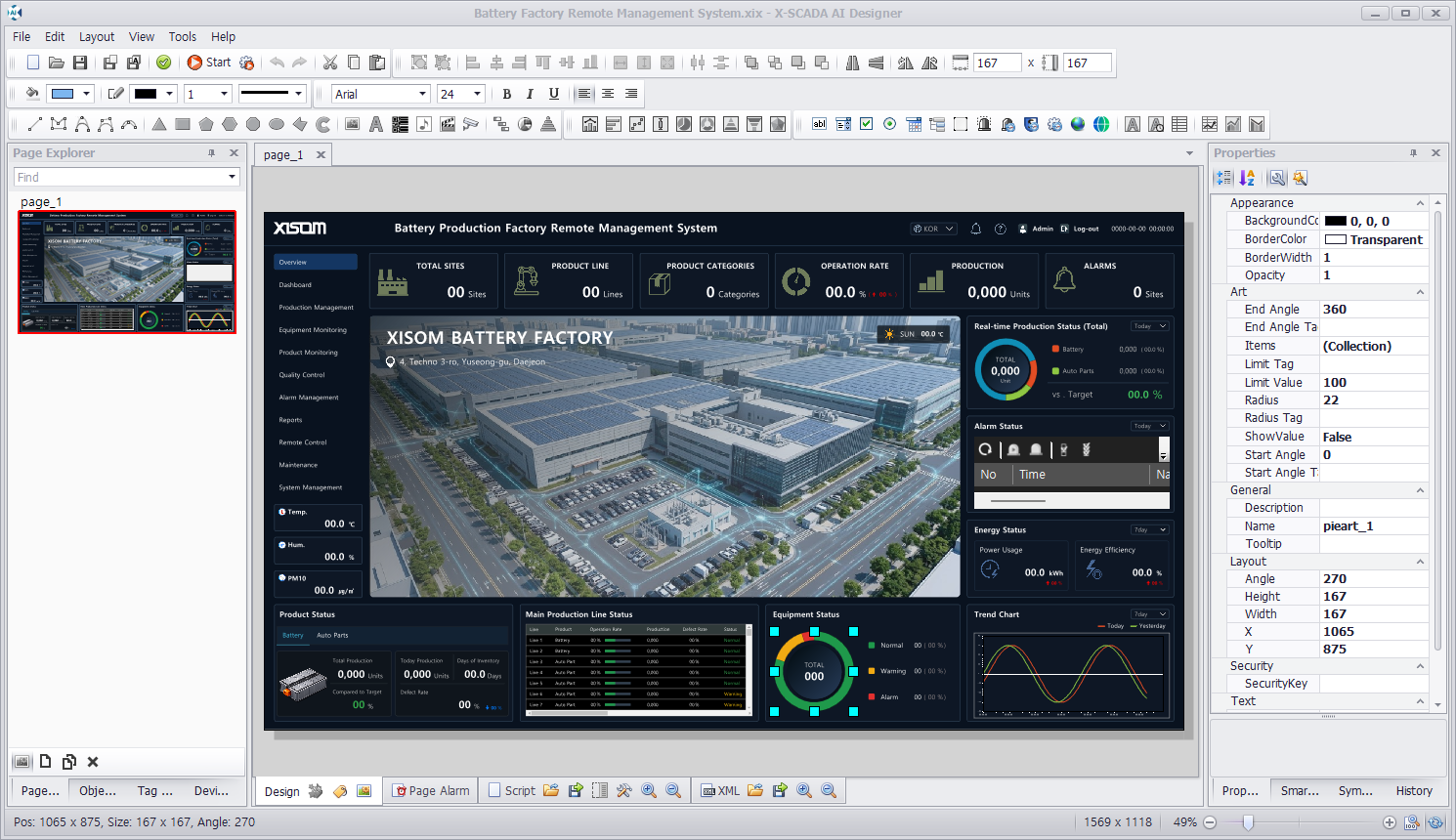

1. 이미지(Image), 텍스트(Text), 트렌드차트(TrendChart), 파이아트(PieArt) 등을 이용해 화면을 제작한다.

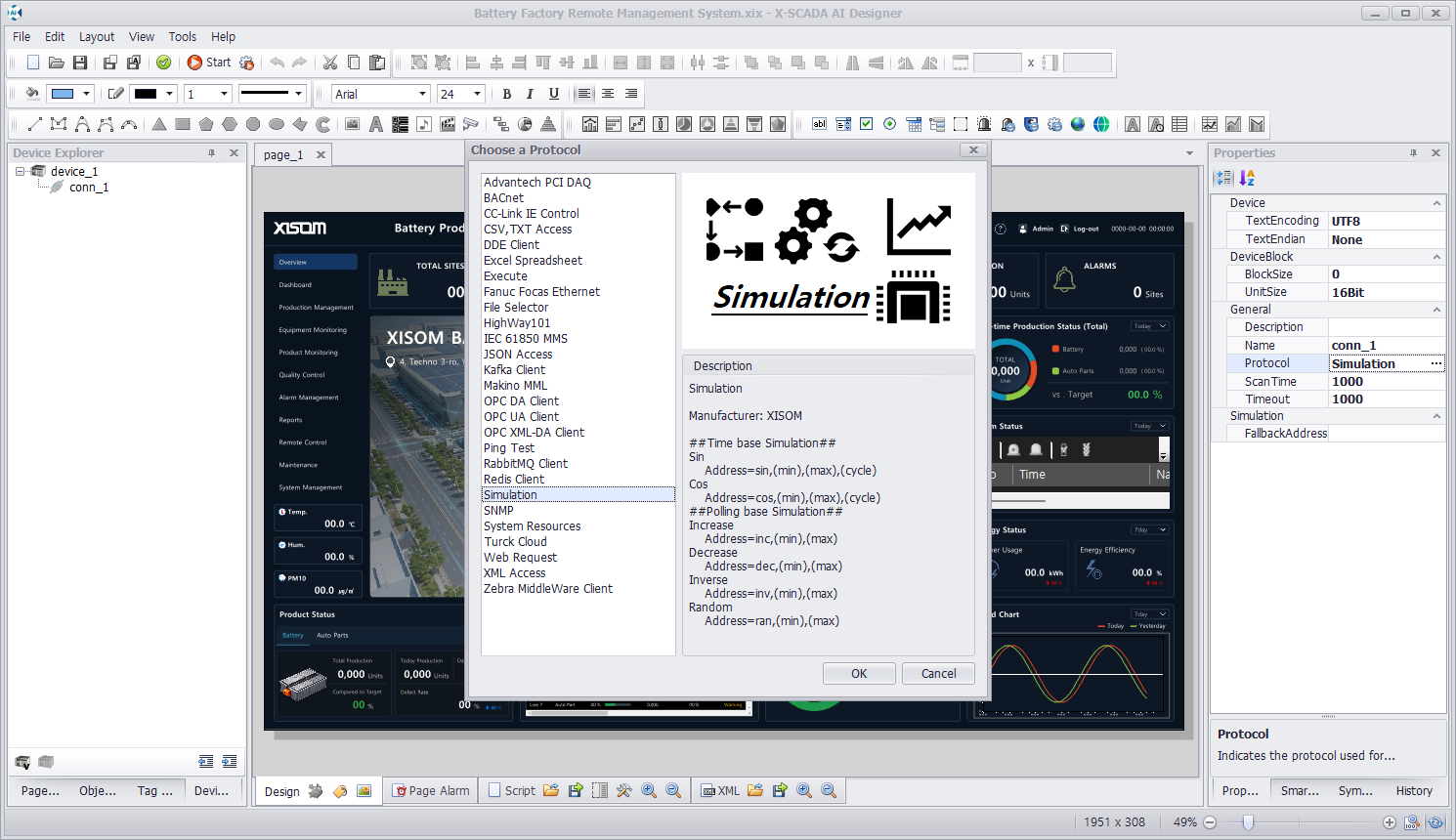

2. 데이터의 실시간 변화를 표현하기 위해 시뮬레이션 프로토콜을 생성 및 설정한다.

· 샘플을 다운로드 받는 PC 환경에서는 데이터를 받아올 장치가 없기 때문에 임의의 값을 써주려는 목적으로 설정

· 더 자세한 설정 방식을 보고 싶다면 Protocol > Other > 시뮬레이션(Simulation) 프로토콜 추가 게시글(클릭시 이동)을 참고한다.

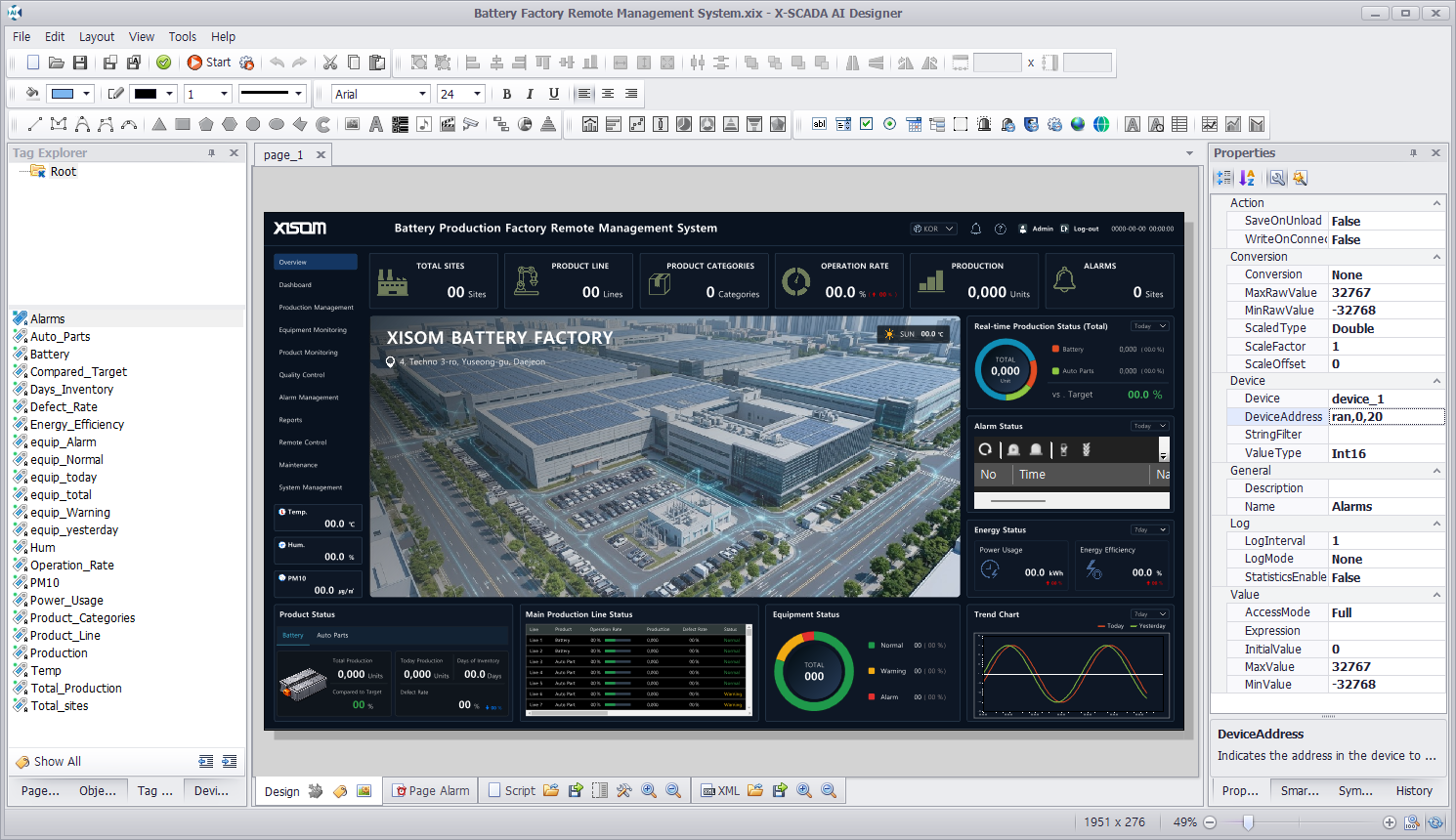

3. 난수를 써주는 시뮬레이션 프로토콜과 연동할 태그도 함께 설정한다.

4. X-SCADA AI Viewer로 프로젝트를 실행하여 의도한대로 난수 값을 화면에 잘 표현하는지 확인한다.
