자이솜의 X-SCADA AI를 이용해 구축한 에너지 관리 시스템(Pen Factory Monitoring System)을 소개합니다.

당일 생산량과 목표 달성률, 공정별 세부 가동 현황(#1~#6), 설비 종합 효율(OEE), 실시간 경보 내역 등을 한 화면에서 직관적으로 모니터링할 수 있도록 구성했습니다.

또한 X-SCADA AI의 문자열 테이블(String Table) 기능을 활용하여 한국어와 영어를 버튼 하나로 실시간 전환할 수 있는 다국어 지원 구현 방법을 함께 소개합니다.

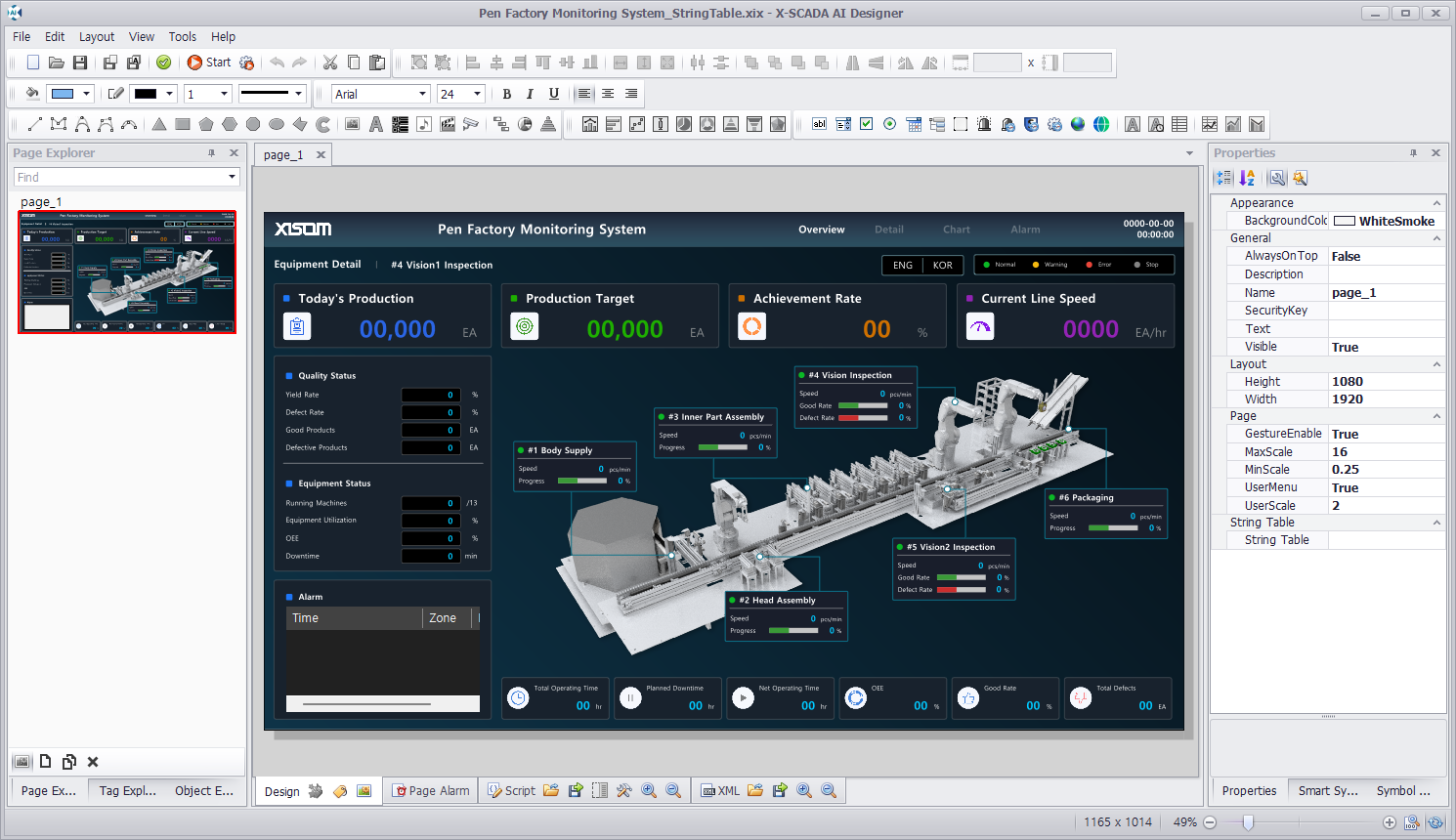

1. 이미지(Image), 텍스트(Text), 경보상태(AlarmStatus) 등을 이용해 프로젝트 화면을 디자인한다.

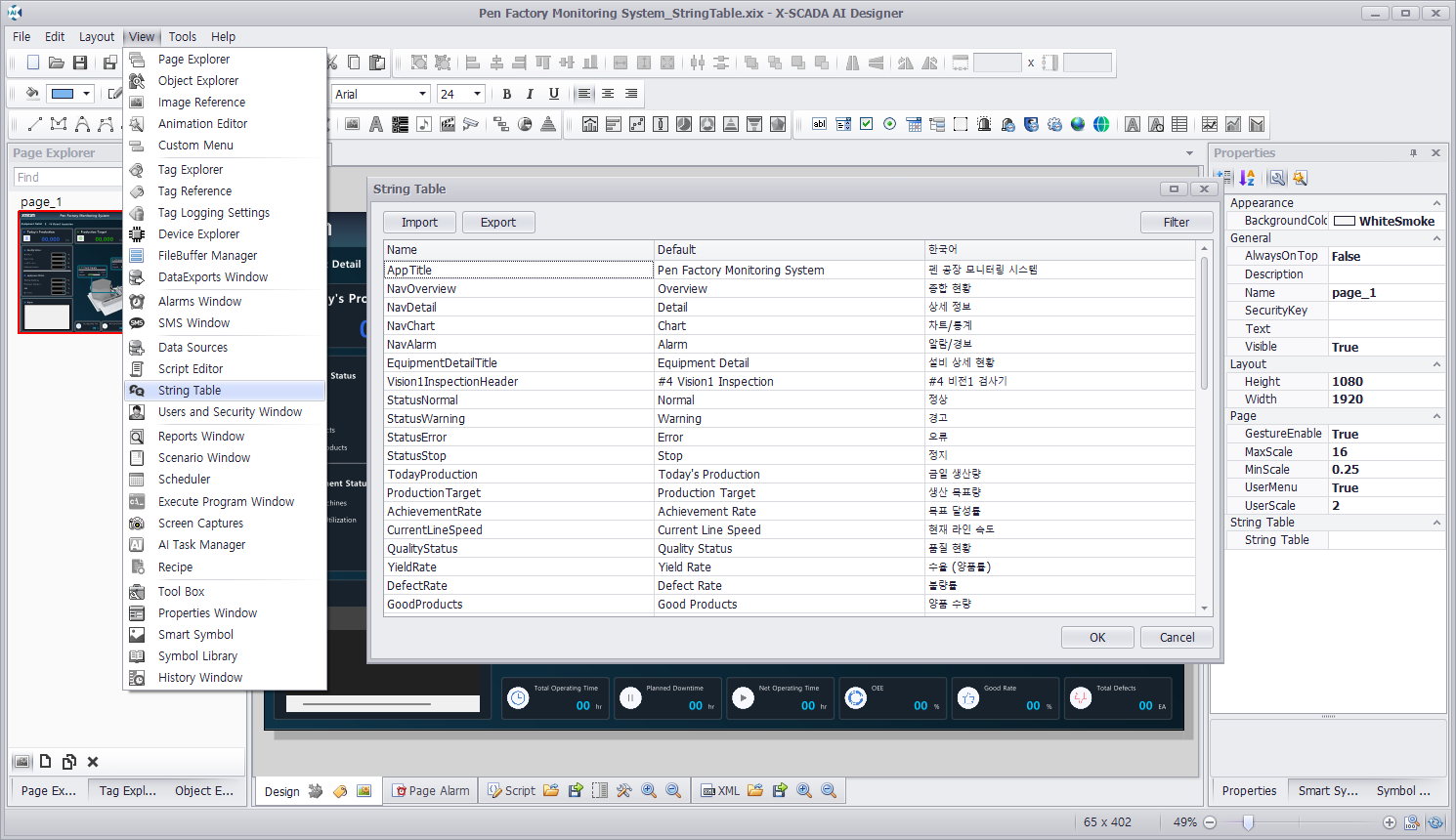

2. 보기(View) > 문자열 테이블(String Table)에서 다국어를 위한 문자열 테이블을 설정한다.

· 자세한 사용 방법은 포럼의 DX > X-SCADA > 문자열 테이블 활용하기 (다국어 지원)(클릭시 이동)을 확인한다.

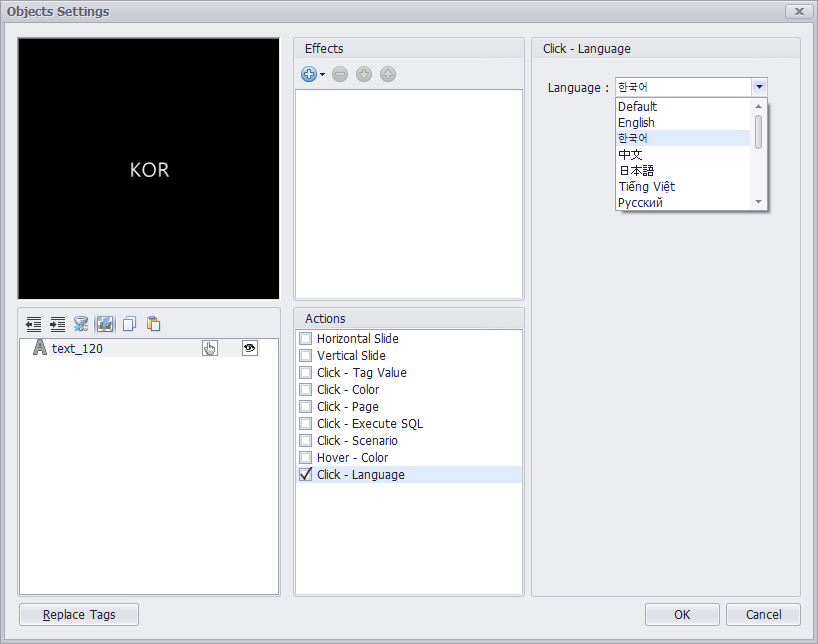

3. 언어 변경 버튼으로 사용할 객체를 더블클릭 한 뒤 클릭 – 언어 설정(Click – Language)을 설정한다.

4. 프로젝트 저장 후 X-SCADA AI Viewer로 실행하여 언어 변경을 확인한다.

· 기본값(Default)인 영어로 실행되는 모습

· 추가한 언어인 한국어로 변경된 모습
